Следует отметить, что TNHPS, по сути, представлял собой модернизированный легкий танк TNH, изготовленный фирмой CKD в конце 1935 года и предназначавшийся для экспорта.

Его главным конструктором был инженер Александр Сурин — русский эмигрант, работавший на CKD с начала 1920-х годов. Танк имел классическую компоновку с передним расположением трансмиссии, опорные катки большого диаметра и подвеску на листовых рессорах. На нем устанавливались шведский лицензионный двигатель Scania-Vabis 1664 и планетарная коробка передач Praga-Wilson, выпускавшаяся в Чехословакии по лицензии английской фирмы Rolls-Royce.

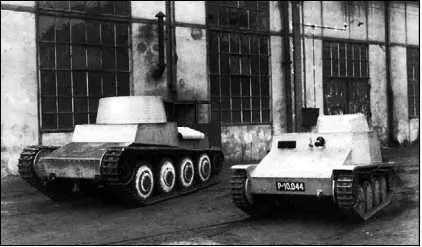

Прототипы танка TNH (слева) и танкетки AH-IV (справа) во дворе фирмы CKD. Сентябрь 1935 года. Обе машины изготовлены из простой стали.

Первыми представили на испытания танки CKD: 19 января 1938 года — TNHPS, а спустя неделю — модернизированный LT vz.34; за ними, во второй половине марта, последовали два модернизированных образца LT vz.35; S-II-a-2 и LTL на испытания вообще не поступили.

К 28 апреля шкодовские танки прошли 2814 и 3419 км, при этом у них вновь выявилось множество дефектов, приведших в итоге к выходу машин из строя. Модернизированный LT vz.34 преодолел 5118 км и продемонстрировал хорошую проходимость. Несмотря на то что в его конструкцию было внесено много усовершенствований, дефекты, особенно в системе управления, по-прежнему имели место. К тому же бронезащита машины составляла всего 15 мм. Комиссия, проводившая испытания, отвергла этот вариант в качестве перспективного, но рекомендовала внедрить все изменения на 50 танках LT vz.34, состоявших на вооружении чехословацкой армии.

Всю программу испытаний почти без замечаний прошел лишь TNHPS. Пробег танка составил 5584 км, из них 1954 км — по пересеченной местности. В день машина проходила 160–210 км. В течение трех месяцев не произошло ни одной сколько-нибудь серьезной поломки, а мелкие неисправности удавалось устранить прямо в поле. Результаты испытаний позволили комиссии рекомендовать танк к принятию на вооружение. Заказ на производство новых танков обычно выдавался лишь после завершения испытаний всех представленных образцов. Однако в данном случае, с учетом осложнившейся международной обстановки, Министерство обороны форсировало события, выдав заказ фирме CKD на выпуск 150 танков уже 20 апреля 1938 года. Машина получила армейское обозначение LT vz.38. Поскольку производственных возможностей фирмы CKD оказалось недостаточно, то к выпуску нового танка предполагалось привлечь фирмы Skoda, Walter, Tatra и другие. После уточнения стоимости контракта (общая сумма составила 92 993 100 крон — около 3,7 млн долларов США) заказ был окончательно утвержден 22 июля 1938 года.

Инженеры танкового КБ фирмы CKD у одного из первых танков TNH из иранского заказа. 1936 год. Второй слева — Александр Сурин.

Тем временем испытания продолжались. К 11 июня TNHPS прошел 7185 км, продемонстрировав высокую надежность ходовой части и силовой установки. Решился и вопрос с вооружением — на машину установили недавно разработанную фирмой Skoda 37-мм пушку А7 (армейский индекс UV vz.38).

История распорядилась так, что производство LT vz.38 началось тогда, когда заказчик — армия Чехословакии — прекратил свое существование, то есть после германской оккупации в марте 1939 года, и танк был принят на вооружение армии… захватчиков. В Вермахте машина получила обозначение Pz.Kpfw. 38(t) Ausf.A (широко употребляются и упрощенные наименования — Pz.38(t) или 38(t). Любопытно отметить, что немцы до оккупации Чехии и Моравии не располагали никакой информацией об TNHPS, но германские специалисты сумели по достоинству оценить боевые качества новых танков.

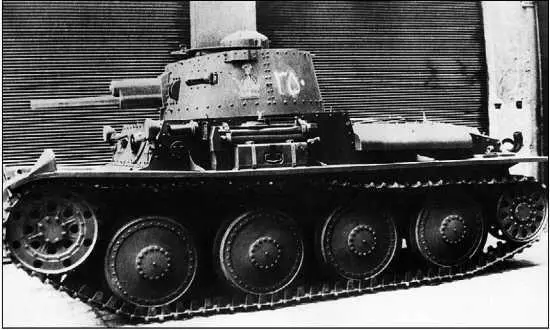

Легкий танк TNH.

В период со 2 по 6 мая 1939 года на заводе CKD работала комиссия Управления вооружений под руководством подполковника Олбриха, отвечавшего за разработку перспективных образцов бронетанковой техники. Комиссия быстро приняла решение приобрести для Вермахта все 150 единиц, заказанных ранее чехословацкой армией. Спустя десять дней на фирме CKD, вскоре переименованной немцами в ВММ (Bohmisch Marhische Maschinenfabrik AG), начала работать немецкая военная приемка. Последний танк из первой серии был принят немцами 23 ноября 1939 года.

Идентификация танков Pz.38(t) различных модификаций затрудняется их большим внешним сходством и отсутствием существенных отличий. В процессе ремонтов на танки более ранних вариантов устанавливались башни позднего образца. Машины оснащались новыми ящиками для снаряжения. Отличить одну модификацию от другой порой можно только по количеству и расположению болтов, соединявших броневые листы корпуса и башни.

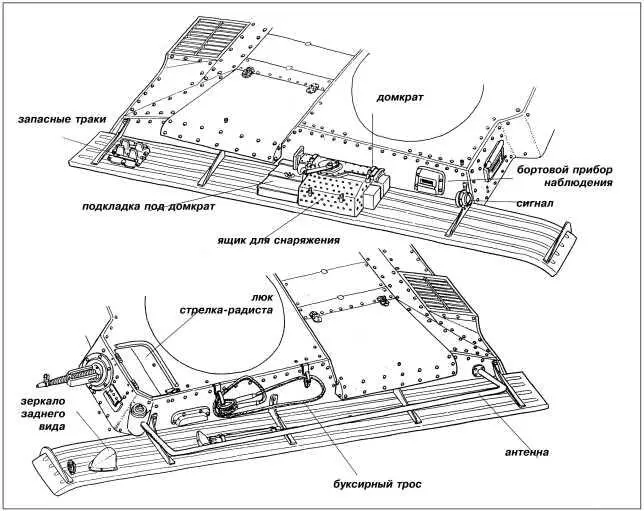

Характерные особенности конструкции корпуса и размещения снаряжения танка Pz.38(t) Ausf.A.

Ausf.A

Такое обозначение получили в Вермахте 150 танков первой серии. Эти машины были почти полностью идентичны тем, что предназначались для чехословацкой армии. При массе 9,7 т они вооружались 37-мм пушкой А7 (немецкий вариант обозначения — KwK А7) с длиной ствола 42 калибра и двумя 7,92-мм пулеметами vz.37 (в Вермахте — MG37(t). Боекомплект состоял из 72 выстрелов и 2700 патронов. 6-цилиндровый карбюраторный рядный двигатель жидкостного охлаждения Praga ЕРА мощностью 125 л.с. позволил танку развивать максимальную скорость до 48 км/ч. Запас хода — 230 км. Танк оснащался шестискоростной планетарной коробкой передач Praga-Wilson и многодисковым главным фрикционом сухого трения. Ходовая часть включала в себя четыре обрезиненных опорных катка большого диаметра на борт, подвешенных попарно на листовых полуэллиптических рессорах, два поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо и стальную мелкозвенчатую гусеницу. Толщина лобовой брони корпуса достигала 25 мм, бортовой — 15, кормы — 12, крыши — 10, днища — 8 мм.

Бронезащита башни колебалась в пределах 15–25 мм.

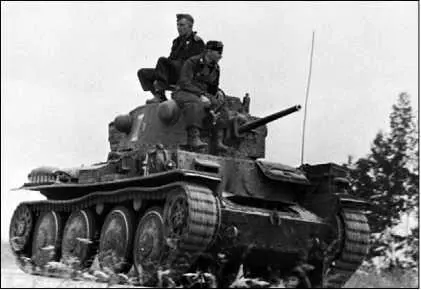

Pz.38(t) Ausf.B из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 года. Судя по отсутствию курсового пулемета, это командирская машина.

Немцы увеличили экипаж танка до четырех человек, усилили бронировку шаровой установки курсового пулемета и установили свое радиооборудование. В оригинальном чехословацком варианте танк оснащался радиостанцией vz.37 с двумя антеннами — штыревой и поручневой. Сохранив последние, немцы установили свою радиостанцию Fu-5. Кроме того, использовались ящики для амуниции германского образца.
