Николай Бугаев - Наша артиллерия

Особенно блестяще зарекомендовала себя самоходная артиллерия как средство поддержки пехоты; в этом случае самоходная установка является идеальным орудием сопровождения пехоты.

Артиллерия Советской Армии обладает мощными самоходными установками, хорошие боевые качества которых выявились в боях с немецкими танками и самоходными орудиями.

Для борьбы с самолетами противника, парашютными десантами и авиационными осветительными бомбами в войсках и специальных частях противовоздушной обороны имеется зенитная артиллерия.

По своей мощности зенитная артиллерия делится на артиллерию малого и среднего калибра.

На вооружении зенитной артиллерии малого калибра (рис. 18) имеются 25- и 37-мм автоматические зенитные пушки, обладающие большой скорострельностью.

Рис. 18. 37-мм автоматическая зенитная пушка обр. 1939 г. в боевом положении .

Эта артиллерия надежно прикрывает наземные войска и объекты от авиации противника, действующей с высоты до 3000 м.

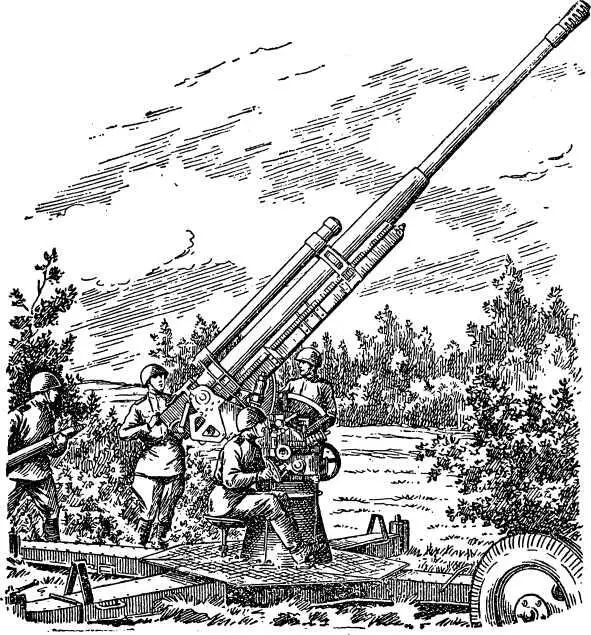

Зенитная артиллерия среднего калибра (рис. 19) имеет на вооружении 76- и 85-мм зенитные пушки, которые могут вести огонь по целям, находящимся на высоте до 7–8 км.

Рис. 19. 85-мм зенитная пушка обр. 1939 г. в боевом положении .

Боевой порядок зенитной артиллерии строится обычно так, чтобы можно было отражать действия авиации противника со всех направлений.

Зенитную артиллерию привлекают также для борьбы с наземными целями — танками и другими бронированными машинами; стрельба по этим целям очень эффективна благодаря большой скорострельности орудий и мощности удара снаряда.

Стрельба из зенитных орудий производится при помощи весьма сложных и точных приборов управления артиллерийским зенитным огнем.

Для ведения современного боя на вооружении Советской Армии имеется большое количество разнообразного оружия. Особенно широкое применение получило автоматическое оружие: автоматы, автоматические винтовки и технически сложные автоматические и полуавтоматические пушки. Чтобы отлично владеть этим сложным оружием, каждый боец должен прежде всего знать свое личное оружие: автомат, винтовку, револьвер, пистолет.

Однако бойцу нередко приходится пользоваться и чужим оружием, которое попало ему в руки в процессе боя.

Иногда может представиться случай использовать свое орудие и даже орудие врага, оставленное им при отходе, но для этого надо иметь хотя бы элементарные понятия об устройстве орудия и о способах стрельбы из него, — об этом и говорится в следующих разделах данной книги.

На рис. 11 мы уже видели 76-мм пушку в общем виде. Сейчас рассмотрим отдельные ее части.

Всякое артиллерийское орудие состоит из ствола с затвором и лафета, на котором укрепляется ствол.

К лафету 76-мм пушки относятся следующие механизмы и агрегаты: люлька с противооткатными устройствами, верхний станок с поворотным и подъемным механизмами, нижний станок со станинами, боевой осью и колесами, щитовое прикрытие и прицельное приспособление.

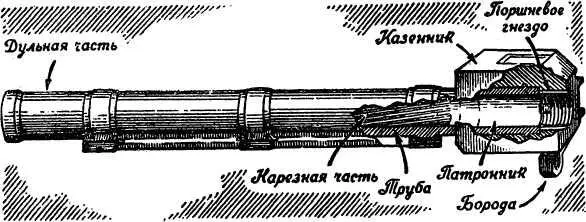

Ствол состоит из двух частей: трубы и казенника (рис. 20).

Рис. 20. Ствол с казенником .

Наружная поверхность трубы цилиндрическая с тремя небольшими кольцевыми утолщениями, оканчивающимися внизу секторами с пазами, в которых укрепляются захваты для соединения ствола с люлькой. Четвертое кольцевое утолщение на конце трубы называется дульным утолщением, а прилегающая к нему часть ствола называется дульной частью. Противоположная часть ствола, на которую навинчивается казенник, называется казенной частью.

Канал ствола, так же как и у винтовки, разделяется на патронник и нарезную часть, соединяющиеся между собой коническим скатом. Нарезов в канале ствола не 4, как у винтовки, а 24; нарезы идут, если смотреть по направлению стрельбы, слева вверх направо.

Казенник представляет собой четырехгранную призму с отверстием внутри и приливами снизу и справа. В задней части казенника находится поршневое гнездо затвора с двумя гладкими и двумя нарезными секторами для прохода и сцепления нарезных секторов поршня при закрывании затвора.

Для соединения ствола с цилиндром тормоза отката в нижней части казенника имеется борода с цилиндрическим отверстием.

В верхней части заднего среза казенника помещается в гнезде инерционный предохранитель.

Закрывание канала ствола производится затвором.

Затвор состоит из четырех механизмов: запирающего, ударного, выбрасывающего и предохранительного.

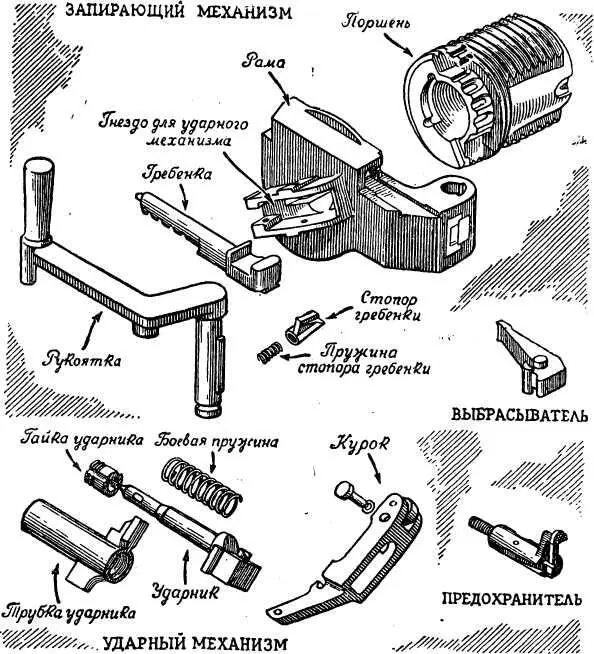

К запирающему механизму относится поршень, рама, гребенка, стопор гребенки и рукоятка (рис. 21).

Рис. 21. Механизмы затвора .

Поршень при запирании канала ствола входит в поршневое гнездо казенника. На боковой поверхности поршня имеется два гладких и два нарезных сектора, соответствующих секторам поршневого гнезда в казеннике; при повороте поршня происходит сцепление нарезных секторов поршня с секторами поршневого гнезда в казеннике. На заднем конце поршня имеются витки для ввинчивания поршня в раму затвора и зубцы для сцепления поршня с гребенкой.

Рама служит для сборки механизмов затвора и для соединения затвора со стволом. Гребенка предназначается для поворота поршня в поршневом гнезде казенника; для этого на ней имеется четыре зубца для сцепления с зубцами поршня.

Стопор гребенки не дает возможности повернуть поршень раньше, чем он войдет в поршневое гнездо.

Наконец, рукоятка затвора служит для открывания и закрывания затвора и соединяет раму затвора с казенником.

Ударный механизм состоит из следующих главных частей: ударника, трубки ударника, муфты (гайки) ударника, боевой пружины, курка. Помещается он в центральном гнезде поршня и рамы и предназначен для производства выстрела (см. рис. 21).

Выбрасывающий механизм помещается в сквозном вырезе казенника и служит для выбрасывания стреляной гильзы при открывании затвора.

Предохранительный механизм помещается в гнезде казенника. Механизм этот не позволяет открыть затвор, если не произошло выстрела.
