Корпус Т-37А имел клепано-сварную конструкцию и собирался на каркасе из уголков. Толщина броневых листов составляла 4,6 и 8 мм. На крыше подбашенной коробки, на шаровой опоре устанавливалась башня цилиндрической формы, смещенная к правому борту. Ее поворот осуществлялся вручную, с помощью приваренных изнутри рукояток. Следует отметить, что серийные машины имели два варианта корпусов и башен. Дело в том, что завод № 37 производил лишь сборку танков, а корпуса и башни поступали на него с Подольского машиностроительного и Ижорского заводов. Вооружение состояло из 7,62-мм пулемета ДТ (боекомплект 2142 патрона в 34 магазинах), смонтированного в шаровой установке в лобовом листе башни.

Без поворота последней его можно было наводить по горизонту до 30° на сторону, а по вертикали от —20° до +30°. Для наблюдения за местностью в корпусе и башне имелись смотровые щели.

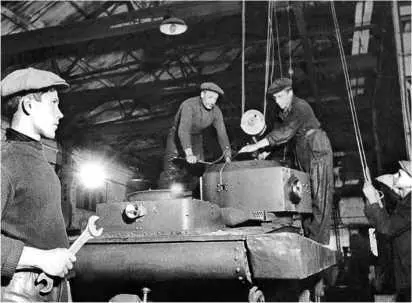

Ремонт танка Т-37А на одном из предприятий Ленинграда. 1941 год.

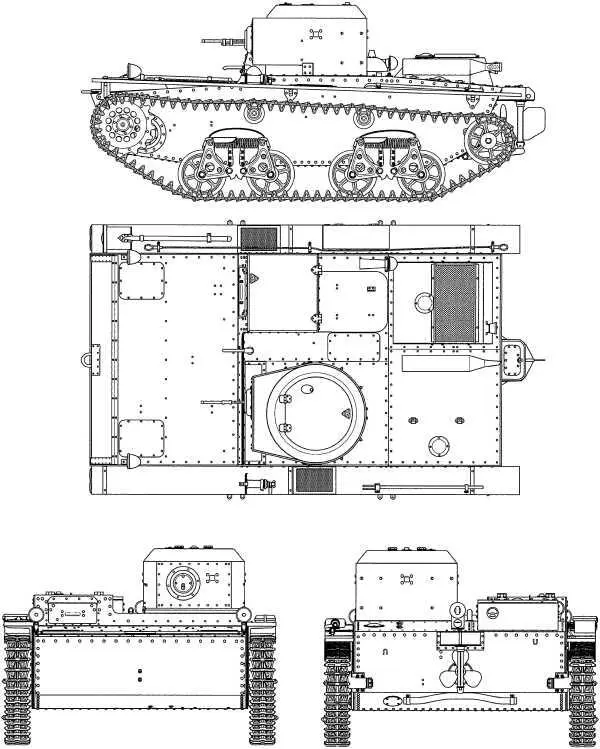

Малый плавающий танк Т-38.

Т-38.

Автомобильный карбюраторный 4-цилиндровый двигатель ГАЗ-АА мощностью 40 л.с. располагался продольно, ближе к левому борту машины, маховиком вперед. Он позволял танку развивать скорость 38 км/ч. Запас хода достигал 185 км. Трансмиссия состояла из однодискового главного фрикциона сухого трения, четырехскоростной коробки передач, карданного вала, главной передачи, конического дифференциала с колодочными тормозами и привода водоходного движителя. Последний включал в себя храповую муфту, соединявшую носок коленчатого вала двигателя с валом гребного винта, и механизм реверсирования (поворота лопастей). Движение на плаву обеспечивал двухлопастный гребной винт. Поворот на плаву осуществлялся с помощью руля, установленного в потоке винта. Для откачки воды на днище корпуса предусматривался специальный насос. На плаву машина развивала скорость до 6 км/ч. Для увеличения водоизмещения к надгусеничным полкам слева и справа крепились поплавки, заполненные пробкой.

Колонна танков Т-38 на учениях Ленинградского военного округа. Октябрь 1939 года.

Танки Т-38 проходят по Красной площади. 1 мая 1937 года.

Танки Т-38 в разведке. Лето 1941 года.

Текущий ремонт танков Т-38 в перерыве между боями. 1941 год.

Танк производился серийно с 1933 по 1936 год. За это время завод № 37 выпустил 1909 линейных машин, 643 радиотанка Т-37ТУ с радиостанцией 71-ТК-1, оборудованных поручневой антенной, и 75 химических машин БХМ-4.

Эксплуатация плавающих танков в войсках выявила, что у Т-37А ненадежна трансмиссия и ходовая часть, часто спадают гусеницы, мал запас хода, недостаточен запас плавучести. Поэтому КБ-Т завода № 37 получило задание на проектирование нового танка-амфибии на базе Т-37А. Работы начались в конце 1934 года под руководством нового главного конструктора Н. Астрова.

В июне 1935 года опытный образец танка, получившего армейский индекс Т-38, был передан на испытания. При проектировании конструкторы по возможности постарались использовать элементы Т-37А, к этому времени хорошо освоенного в производстве. Компоновка Т-38 была аналогична танку Т-37А, правда, механик-водитель был размещен справа, а башня слева. Т-38 имел более широкий корпус без дополнительных надгусеничных поплавков. Вооружение осталось прежним — 7,62-мм пулемет ДТ, смонтированный в шаровой установке в лобовом листе башни. Конструкция последней, за исключением мелких изменений, была полностью заимствована у танка Т-37А. На Т-38 был установлен тот же двигатель, что и на его предшественнике — ГАЗ-АА мощностью 40 л.с. Двигатель в блоке с главным фрикционом и коробкой перемены передач устанавливался вдоль оси танка между сиденьями командира и механика-водителя. Трансмиссия состояла из однодискового главного фрикциона сухого трения (автомобильное сцепление от ГАЗ-АА), «газовской» четырехскоростной коробки передач, карданного вала, главной передачи, бортовых фрикционов и бортовых передач. Ходовая часть во многом была идентична танку Т-37А, от которого заимствовали конструкцию тележек подвески и гусеницы. Для движения машины на плаву использовался трехлопастной винт и плоский руль. Винт при помощи карданного вала соединялся с редуктором отбора мощности, закрепленным на коробке перемены передач.

За период с 1936 по 1937 год было изготовлено 1228 танков Т-38 (из них 165 с радиостанцией), затем последовал годичный перерыв, а в 1939 году цеха покинули еще 112 машин. Этот перерыв был вызван большим количеством рекламаций на новую машину, поступавших из войск. Во время летних маневров 1937 года выяснилось, что в боевом отношении новая машина ничем не отличается от Т-37А и, по сути, осталась такой же танкеткой с вращающейся башней, что и ее предшественница. Малое водоизмещение не позволяло Т-38 перевозить на броне через водные преграды даже двоих пехотинцев. Перегрузка в 120–150 кг приводила при маневрировании на плаву к захлестыванию водой люка командира, в результате чего танк тонул. Чтобы повысить мореходные качества, на Т-38, по рекомендации АБТУ, в частях пытались устанавливать поплавки, снятые со списанных Т-37, но это мало помогало. При движении на суше танк также вел себя не лучшим образом. Вызывала нарекания и его проходимость вне дорог — следствие недостаточной удельной мощности, а низкая эффективность системы охлаждения приводила к быстрому перегреву и выходу из строя двигателя.

Танки Т-38 во время парада в честь 24-й годовщины Великой Октябрьской социалистической революции. Куйбышев, 7 ноября 1941 г. В г. Куйбышев (ныне г. Самара) были эвакуированы из Москвы правительство (Совет народных комиссаров) и все дипломатические миссии.

Итоги летних маневров 1937 года и привели к тому, что танк был объявлен небоеспособным, а его производство приостановлено. Завод № 37 занялся основательной модернизацией танка, в результате которой появился танк Т-38М. Таких машин, впрочем, изготовили всего семь — серийное производство их уже не имело смысла, так как полным ходом шла разработка нового, более совершенного плавающего танка Т-40.
