При грузоподъемности до 4,0 т транспортер мог перевозить до 30 полностью экипированных бойцов, а также легкие машины (например, джип «Виллис») или полевые орудия. В десантном отделении можно было, например, разместить 105-мм гаубицу М2А1 со снятыми колесами. С использованием специальной рампы гаубица в собранном виде могла размещаться на корпусе сверху, опираясь разведенными станинами на борта (ниже ее размещали боекомплект в ящиках) — для снятия с транспортера достаточно было отцепить фиксирующие ее на корпусе растяжки и скатить орудие назад. Хотя в реальных условиях этот прием не использовали — тем более что при таком подъеме центра масс машина просто теряла остойчивость на плаву.

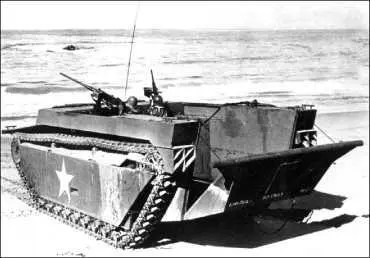

Плавающий транспортер LVT-4 с частично откинутой кормовой аппарелью.

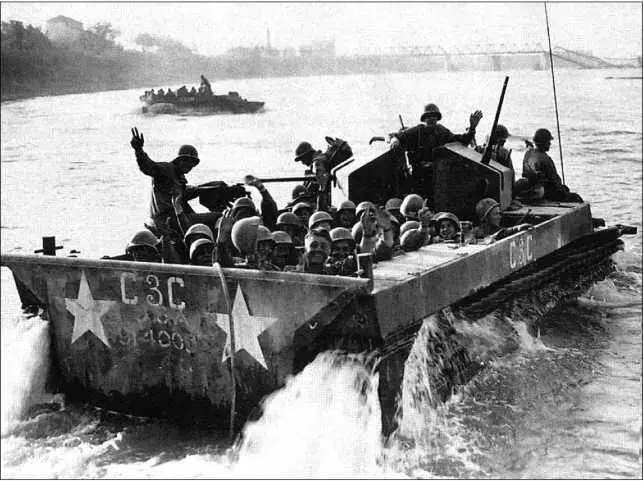

Плавающий транспортер LVT-4 Армии США движется вдоль реки. Обратим внимание на коробчатые бронещиты установок 12,7-мм пулеметов.

Для облегчения загрузки машин и орудий с внутренней стороны аппарели имелись ребристые дорожки. Рубка отделения управления имела два смотровых окна в лобовом листе и смотровые лючки в скулах. По сравнению с LVT-2 стали выше борта машины, что не только увеличило вместимость десантного отделения, но улучшило остойчивость на плаву. LVT-4, как и LVT-2, снабжался помпами (насосами) для откачки попавшей в корпус воды.

Появление откидной аппарели заставило изменить установку вооружения. Непосредственно за задней стенкой моторного отделения смонтировали две шкворневые установки 12,7-мм пулеметов М2НВ, у бортов десантного отделения — установки 7,62-мм пулеметов М1919А4. Пулеметы могли устанавливаться с бронещитами или без них. Вообще многие считали, что на небронированных транспортерах бронещиты пулеметов играют скорее психологическую роль. Тем не менее, войска старались использовать их, часто изготавливая щиты на месте. Отсюда — разнообразие размеров и форм бронещитов, встречавшихся на машинах LVT. Так, на пулеметных установках многих LVT-4 и LVT(A)-2 в последний год войны можно увидеть щиты в форме полуконуса, изготовлявшиеся на ремонтных базах ВМФ.

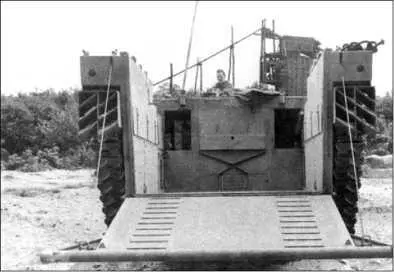

Вид сзади на транспортер LVT-4 с откинутой аппарелью. Хорошо видны настил аппарели, тросы управления ею, люки-лазы отделения управления.

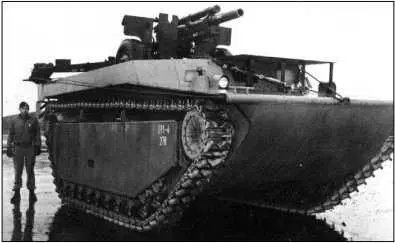

Загрузка 105-мм гаубицы М101 (М2А1) в собранном виде на транспортер LVT-4 с помощью рампы.

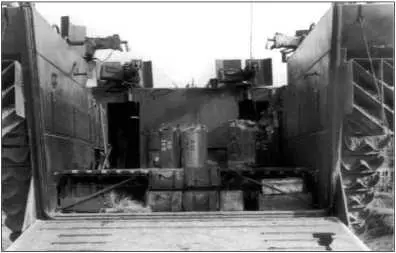

Размещение грузов снабжения в десантном (грузовом) отделении транспортера LVT-4. Хорошо видны пулеметные установки.

Первый заказ на LVT-4, также именовавшиеся «Водяной буйвол», был размещен в ноябре 1943 года. В войска они стал поступать в 1944 году. Более тяжелый и более прочный, чем предшествующие модели, транспортер лучше преодолевал препятствия при высадке, и в целом LVT-4 приобрел хорошую репутацию в войсках.

С транспортерами могли поставляться комплекты бронелистов, которые ставили на машины в войсках по необходимости. Бронирование разработала комиссия бронетанковых войск в Форт-Нокс. Поскольку броня должна была, прежде всего, защитить транспортер при подходе к берегу, ограничились бронированием верхней, надводной части отделения управления — листы толщиной 12,7 мм крепили на лобовую часть, толщиной 6,35 мм — на борта и крышу рубки. Такую модификацию обозначили LVT-4 (Armored Cab), т. е. «с бронированной рубкой». В лобовом листе бронированной рубки перед местом механика-водителя выполнялся люк, крышку которого можно было открыть для лучшего обзора (подобно LVT(A)-2), скулы были сплошные. В крышках верхних люков рубки монтировались поворотные перископические приборы наблюдения. Поначалу головки этих приборов прикрывались плексигласовыми колпаками, но позже колпаки убрали. Масса LVT-4 (Armored Cab) возросла до 16,5 т, скорость хода на суше уменьшилась до 24 км/ч, на плаву — до 11 км/ч.

По заказам Армии и Морской пехоты выполнили модификацию LVT-4 с бронированием, аналогичным LVT(A)-2. Она получила обозначение LVT(A)-3 — такое изменение нумерации было связано с тем, что обозначение LVT(A)-4 к тому времени уже получил плавающий танк с 75-мм гаубицей. Однако в серийное производство LVT(A)-3 не пошла.

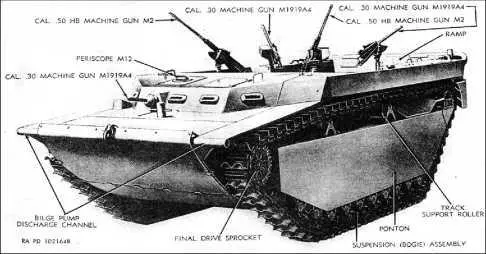

Плавающий бронетранспортер LVT-4 (Armored Cab), вооруженный двумя 12,7-мм пулеметами М2НВ и тремя 7,62-мм М1919А4 (на шкворневых установках и в шаровой лобовой установке). Отметим, что носовая трубчатая балка использовалась для слива воды водооткачивающим насосом.

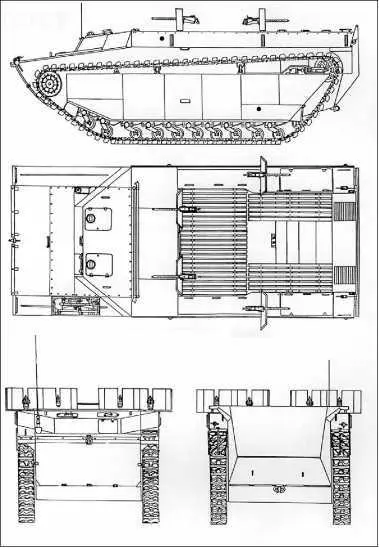

Проекции плавающего бронетранспортера LVT-4 (Armored Cab) с бронещитами пулеметных установок.

Позднее в бронерубке перед местом помощника механика-водителя установили пулемет М1919А4 в шаровой опоре, а на машинах последних серий бронерубка имела установку лобового пулемета и щели со смотровыми блоками для механика-водителя и его помощника вместо смотрового люка механика-водителя. Кроме того, на машинах последних серий не было перископического прибора механика-водителя.

LVT-4 выпускался компаниями FMC, «Грэхэм-Пэйдж Моторз», «Сент-Луис Кар Компани». Всего выпущено 8351 (по другим данным — 8348) LVT-4 пятью производственными сериями, что составило чуть менее половины всех выпущенных машин LVT, то есть эта модель стала в семействе LVT наиболее многочисленной. Более 6000 LVT-4 получила Армия США, 1760 — Корпус морской пехоты, еще 500 передали по ленд-лизу союзникам в ходе Второй мировой войны. После войны Армия передала свои LVT-4 Корпусу морской пехоты, также США передавали эти машины своим союзникам по различным соглашениям.

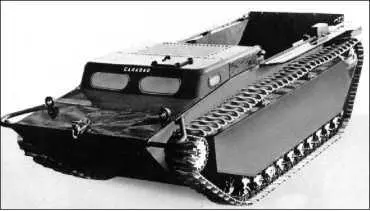

Облегченная модификация плавающего транспортера LVT-4 1945 г. с использованием тонких стальных листов и заменой ряда стальных деталей алюминиевыми. Хорошо видны также изменения в конструкции гусениц, решетка радиатора над двигателем.

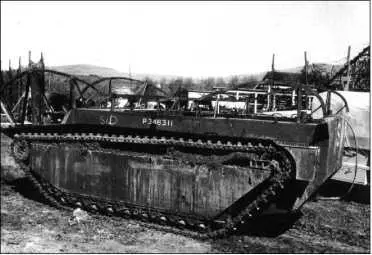

Плавающий транспортер LVT-4 с приспособлением для укладки гибкого дорожного покрытия.
