Трансмиссионное отделение располагалось в кормовой части корпуса танка. В нем размещались тяговые электромоторы и промежуточные редукторы.

КОРПУС танка сваривался из катаных броневых листов, обработанных на среднюю твердость.

Лобовые и кормовые броневые листы располагались под углами 35° — 55° к вертикали. В отличие от других немецких тяжелых танков, в лобовых и кормовых листах «Мауса» не имелось люков, смотровых приборов и пулеметных установок, снижавших снарядостойкость.

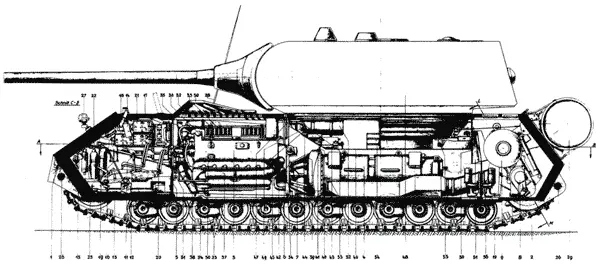

Компоновка танка «Маус» (продольный разрез по корпусу)

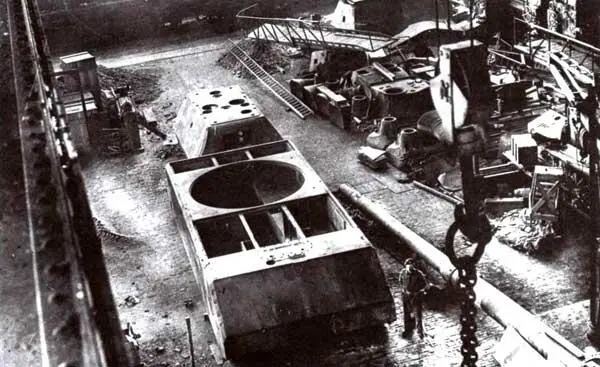

Корпус и башня танка «Маус», захваченные союзниками в сборочном цехе завода фирмы Krupp в Эссене. 1945 год

Бортовые броневые листы располагались вертикально и выполнялись сплошными. Толщина бортового листа была не одинаковой: верхний пояс борта имел толщину 185 мм, а в нижней части бортовой лист на высоте 780 мм был выструган до толщины 105 мм. Нижняя часть борта предназначалась для крепления поддерживающих катков, а также использовалась для защиты ходовой части, играя роль фальшборта. Спереди гусеницы частично защищались броневыми козырьками толщиной 100 мм.

Крыша корпуса выполнялась съемной. Она состояла из отдельных броневых листов толщиной от 50 мм в подбашенной зоне до 105 мм над отделением управления. Для защиты башни от заклинивания при попаданиях снарядов к крыше корпуса приваривались две отражательные планки толщиной 60 мм.

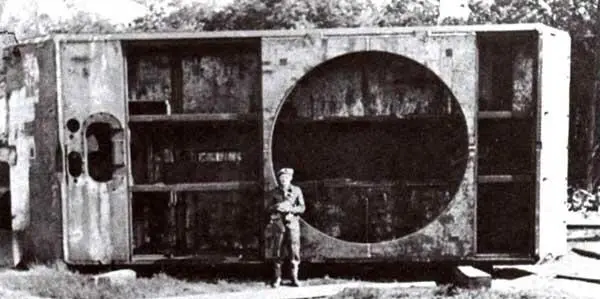

Английский офицер на фоне бронекорпуса танка «Маус». Хорошо видна конструкция корпуса, разделенного продольными переборками на центральные колодцы и ниши бортов

Днище корпуса в передней части имело толщину 105 мм, остальная часть днища — 55 мм. Надгусеничные листы и внутренние борта имели толщину соответственно 40 и 80 мм.

Даже поверхностный анализ распределения толщин броневых листов свидетельствует о стремлении конструкторов создать равнопрочный по снарядостойкости бронекорпус. Соотношение между толщиной брони лобовых и бортовых листов у немецких тяжелых танков составляло 0,5 — 0,6, а у «Мауса» оно достигало 0,925. Кроме того, усиление передних частей днища и крыши корпуса значительно влияло на равнопрочность корпуса в целом.

Все соединения основных броневых деталей корпуса были выполнены в шип.

Для увеличения конструктивной прочности шиповых соединений в их стыки были введены цилиндрические штифты. Штифт представлял собой двойной валик диаметром 50 — 80 мм, который вставлялся в отверстие, высверленное в стыках броневых листов. Отверстие высверливалось так, чтобы его ось располагалась в плоскости граней шипа соединяемых листов. Без штифта незаваренное шиповое соединение являлось разъемным. При применении в соединении двух перпендикулярно расположенных штифтов оно становится неразъемным еще до окончательной сварки. После сварки штифтовые соединения разгружают сварные швы. Штифты вставлялись заподлицо с поверхностью соединявшихся бронелистов и приваривались к ним по периметру основания. Кроме соединения верхнего лобового листа с нижним, штифтами соединены также борта корпуса с верхним лобовым и кормовым листами. Соединение кормовых листов между собой выполнено в косой шип без штифтов. Соединения остальных броневых деталей (части крыши, днище, надгусеничные листы и т. п.) выполнялись в четверть, встык или внахлест с применением двухсторонней сварки.

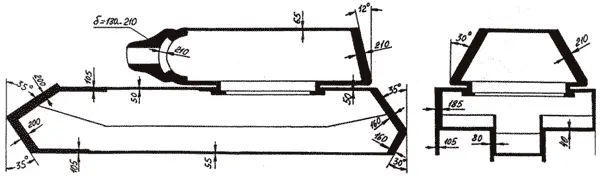

Схема бронирования танка «Маус»

Вид соединения верхнего кормового листа с нижним

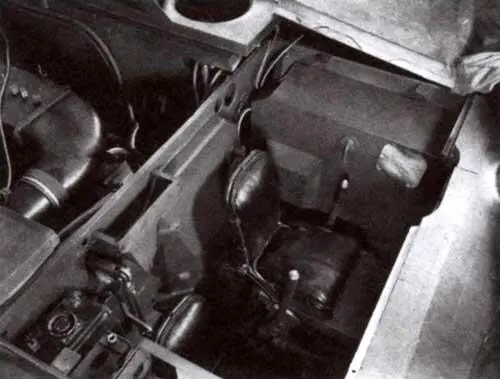

Вид на отделение управления. Справа от сиденья механика-водителя установлено сиденье

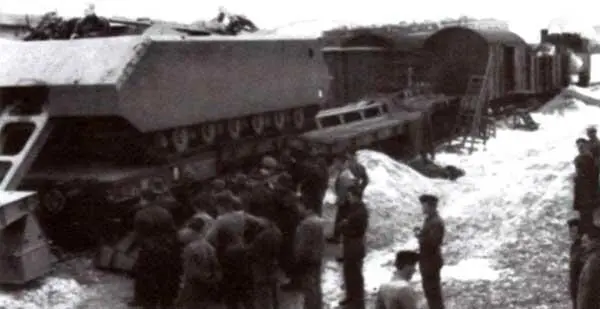

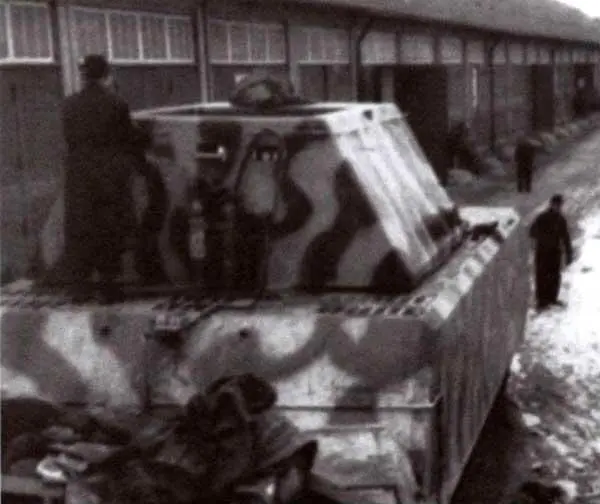

Выгрузка с платформы второго прототипа танка «Маус». Бёблинген, 10 марта 1944 года

БАШНЯ танка сваривалась из катаных листов и литых деталей из гомогенной брони средней твердости. Лобовая часть башни — литая, цилиндрической формы толщиной около 220 мм. Бортовые и кормовые листы — плоские. Катаные, толщиной 210 мм. Бортовые листы расположены под углом 30° к вертикали, кормовой — 15°. Лист крыши башни имел толщину 65 мм. Соединение броневых деталей башни выполнялось в шип с применением штифтов, несколько отличавшихся от штифтов в шиповых соединениях корпуса.

Таким образом, башня также была сконструирована с учетом равнопрочности всех ее деталей.

Неподвижная часть башенного погона выполнялась за одно целое с зубчатым венцом. Погон помещался в ступенчатой расточке крыши корпуса танка. Кольцо, которое приваривалось заподлицо с расточкой, увеличивало вертикальную направляющую поверхность погона.

Подвижная часть погона была приварена к днищу башни и представляла собой цилиндрический лист. Башня устанавливалась на трех тележках с двумя роликами каждая. Тележки катились по горизонтальной беговой дорожке неподвижного погона. Горизонтальные усилия воспринимались шестью двухроликовыми тележками, катящимися по вертикальной беговой дорожке неподвижного погона.

Вращение башни осуществлялось при помощи электромеханического привода, а для аварийной ситуации был предусмотрен ручной привод. Использовались две скорости вращения башни: быстрая — 8 град./с и медленная — 4 град./с. Во время марша башня блокировалась тремя стопорами. Кроме стопоров неподвижность башни обеспечивало специальное пневматическое устройство.

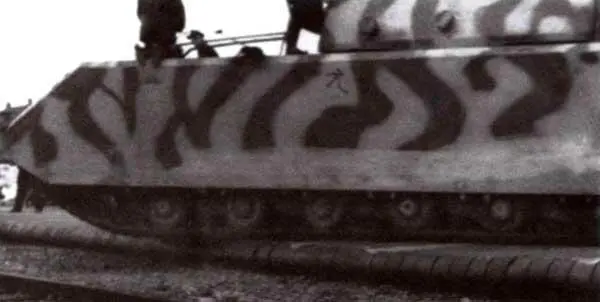

В качестве буксировщика (на танке «Маус II» не был установлен двигатель) использовался первый прототип

На вращающемся полике башни были установлены стеллажи для снарядов к обеим пушкам, здесь же размещался компрессор, предназначенный для продутия ствола 128-мм орудия. Компрессор работал от электрического двигателя постоянного тока мощностью 1000 Вт и напряжением 48 В.
