Ральф Пейн-Голлуэй - Книга арбалетов (История средневекового метательного оружия)

Муфта должна принимать на себя все давление, оказываемое на гайку, когда тетива натянута на ее выступы; поэтому штифт немного меньше по размеру, чем отверстие в центре гайки. Если на штифт, проходящий через гайку, будет оказано давление, он изогнется и гайка перестанет вращаться.

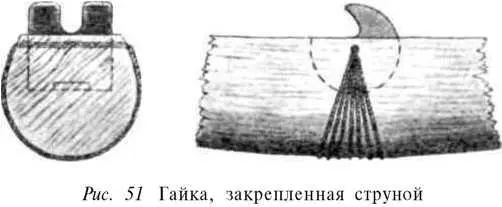

Во многих средневековых арбалетах нет штифта, проходящего через центр гайки. Иногда вместо этого применяли отрезок тонкой струны, пропущенный несколько раз через отверстие в гайке, а затем вокруг ложа, чтобы гайка не выпала из муфты и не потерялась (рис. 51).

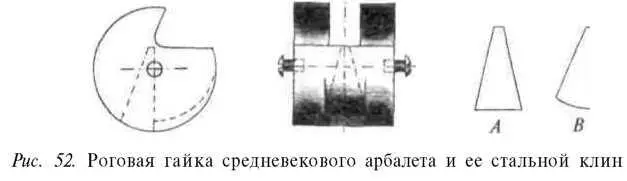

Однако чаще гайку, изготовленную только из рога, не ослабляли просверливанием отверстия в ее центре. Гайка удерживалась в муфте двумя маленькими винтиками, по одному через каждую запорную пластинку. Эти винтики проникали в противолежащие плоскости по центру гайки не глубже чем на 1/ 4дюйма (0,64 см) (рис. 52).

Прежде и гайка, и ее муфта изготавливались из рога [73]. Гайка обычно вырезалась из короны оленьего рога. Этот материал делал ее не только прочной, но одновременно легкой, простой в применении и упругой при контакте с тетивой. Однако в Скандинавии гайка для арбалета обычно изготавливалась из моржового клыка.

Прорезь роговой гайки всегда защищалась небольшим клином из закаленной стали, на который опиралось острие спускового механизма внутри ложа. На рис. 52 показана такая разновидность гайки. А, В — вид спереди и сбоку ее стального клина, изображенного отдельно от гайки.

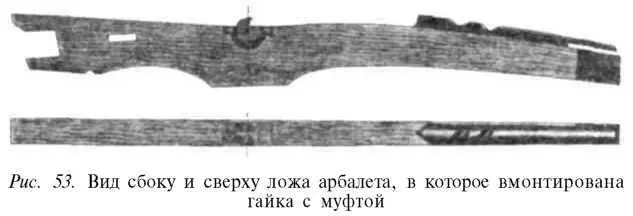

Рис. 54. Рукоятка, или закругленная деталь спускового механизма, А-А, расположена вне ложа, ее длина составляет 8'/ 4дюйма (26,7 см), диаметр 3/ 8дюйма (0,95 см).

Плоская часть спускового механизма, АВ, которая срабатывает внутри ложа, имеет толщину 7/16 дюйма (1,1 см). Отверстие для поперечного штифта, на котором подвешивается спусковой механизм, имеет диаметр 3/8 дюйма (0,95 см). Острие спускового механизма, В, или та его часть, которая входит в прорезь гайки, закалено для устойчивости к фрикционному износу. Толщина острия В равна 7/16 дюйма (1,1 см), глубина — 1/ 4дюйма (0,635 см). Оно плотно вставляется в прорезь гайки на глубину 1/ 8дюйма (0,32 см), или на половину своей глубины, через отверстие в муфте, как показано на рис. 55.

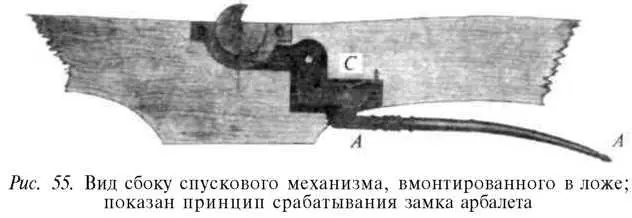

Рис. 55. Когда рукоятка спускового механизма, А-А, нажата вверх, по направлению к нижней стороне ложа, острие спускового механизма (В, рис. 54) сразу же выпадает из прорези гайки. Гайка освобождается и начинает свободно вращаться. При этом она мгновенно отпускает тетиву, которая до этого была натянута и крепко зацеплена за выступы гайки.

Небольшая пружина С (рис. 55) внутри ложа крепко вжимает острие В спускового механизма в прорезь гайки. Таким образом тетива удерживается до тех пор, пока гайка не освободится путем нажатия рукоятки спускового механизма вверх.

После XV в. были изобретены другие формы спускового механизма для закрепления и отпуска вращающейся гайки. Однако простейшим, а потому наиболее надежным был замок, описываемый здесь. До конца XV в. в арбалетах, метающих стрелы (как боевых, так и охотничьих), применялся только этот замок.

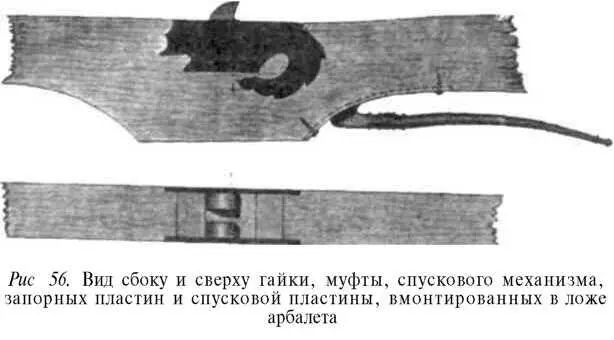

Рис. 56. Запорные пластины — по одной на каждой стороне ложа — изготовлены из стали толщиной 1/ 8дюйма (0,315 см). Запорные пластины и их поперечные винты укрепляют ложе в том месте, где сделан вырез для монтажа гайки с муфтой; они также поддерживают гайку, муфту и спусковой механизм в правильном положении.

Запорные пластины (затемнены) врублены заподлицо с деревянным каркасом ложа и вплотную к боковым плоскостям вращающейся гайки и ее муфты (рис. 56).

Спусковая пластина прикреплена в нижней части ложа, в соответствии с изображением пунктирной линии и винтов.

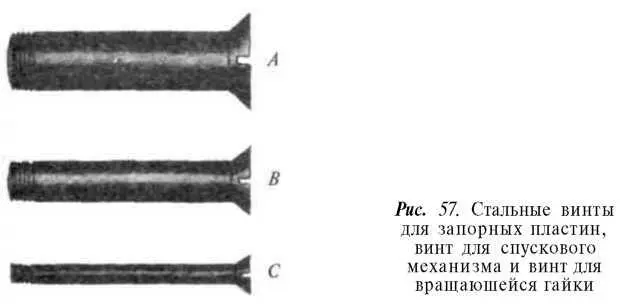

A. Винт 3/ 8дюйма (0,92 см), на котором подвешен спусковой механизм.

B. Винты 1/ 4дюйма (0,635 см), которыми прикреплены запорные пластины, а также муфта для гайки.

C. Винт 1/ 8дюйма (0,317 см), на котором вращается гайка.

Эти винты проходят насквозь через запорные пластины и ложе, с одной стороны до другой. Они жестко прикрепляют замок арбалета к его ложу. Когда винты ввинчиваются в нужном месте, их головки и торцы должны быть вровень с окружающими их металлическими плоскостями.

В средневековых арбалетах винты замка после ввинчивания заклепывали молотком на обоих концах. Это делалось либо с целью их укрепления, либо из желания предотвратить легкое извлечение замка и его кражу.

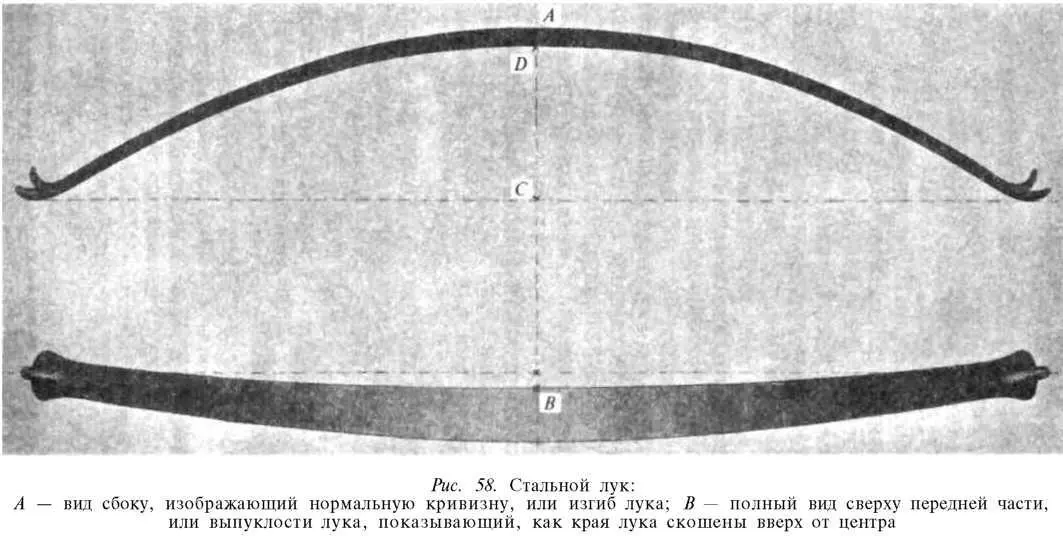

Размеры лука(рис. 58)

Длина между крайними точками — 2 фута 6 дюймов (76,24 см).

Ширина в центре длины — 1 5/ 8дюйма (4,14 см) с постоянным сужением до 1 дюйма (2,54 см) на расстоянии 2 дюймов (5,08 см) от каждого конца.

Толщина в середине длины — 1/ 2дюйма (1,27 см) с постоянным сужением до 3/ 8дюйма (0,96 см) в 2 дюймах (5,08 см) от каждого конца. Ширина раздвоенных частей концов — 1 1/ 2дюйма (3,81 см) каждая.

Лук плоский по обе стороны, с прямоугольными кромками.

Концы лука, в канавках которого закрепляются петли тетивы (см. рис. 69).

Нормальный изгиб лука от центра длины внутри кривой до центра нити, соединяющей его концы, составляет 4 1/ 2дюйма (11,43 см) (C-D, А, рис. 58).

На рис. 58, В показано, что концы лука немного приподняты над его центром. Если протянуть нить от центра одного конца лука к центру его второго конца, как показано пунктирной линией, она будет на 1/ 4дюйма (0,635 см) выше в центре, чем на его верхней кромке, поскольку последняя расположена на его боковой стороне, на плоскости (х-х, рис. 58, В).
