● переправу указывать одной точкой, участок переправ — двумя, расположенными на исходном берегу;

● направление указывать двумя точками, начиная от исходной;

● маршрут указывать несколькими точками от исходной до конечной.

К боевым графическим документам предъявляются следующие требования: достоверность сведений и своевременность подготовки документа, простота и наглядность изображения. На них необходимо показывать лишь проверенные данные; все, что вызывает сомнение, должно быть оговорено. Каждый документ должен представляться точно к указанному сроку: представленный с запозданием, он, как уже говорилось, теряет свое значение.

На схемах и карточках следует наносить лишь те сведения, которые необходимы для решения данной задачи. Документы должны оформляться общепринятыми топографическими и тактическими условными знаками. Общие правила составления карточек и схем следующие:

● они составляются на отдельных листах бумаги или на бланках блокнота;

● вся работа выполняется простым карандашом от руки;

● в случаях, когда это возможно, сведения о противнике показываются синим цветом, о своих войсках — красным, а об артиллерии — черным цветом;

● верх документа (бланка) должен быть всегда обращен в сторону противника; кроме того, для ориентирования чертежа относительно сторон горизонта на нем вычерчивается стрелка «север — юг».

Что касается тактических условных знаков, то они представляют собой графические изображения, применяемые для обозначения на военных картах, планах, схемах положения и действий своих войск и противника, расположения боевой техники, оборонительных сооружений, заграждений, линий связи, штабов, тыловых учреждений, аэродромов и др. В Советских Вооруженных Силах свои войска принято было изображать красным цветом, войска противника — синим, коричневым или зеленым, оборонительные сооружения и заграждения — черным.

На схеме-донесении местность изображается так, чтобы, пользуясь характерными местными предметами и их названиями, можно было изображенную на ней местность найти на карте, т. е. привязать схему (карточку) к карте. Например, при изображении населенного пункта надо указать его название; дороги — показать ее топографическим условным знаком, подписать, откуда и куда она идет. Если впереди протекает река, то следует написать ее название и стрелкой указать направление течения. При необходимости для определения ширины реки можно воспользоваться описанными ниже методами.

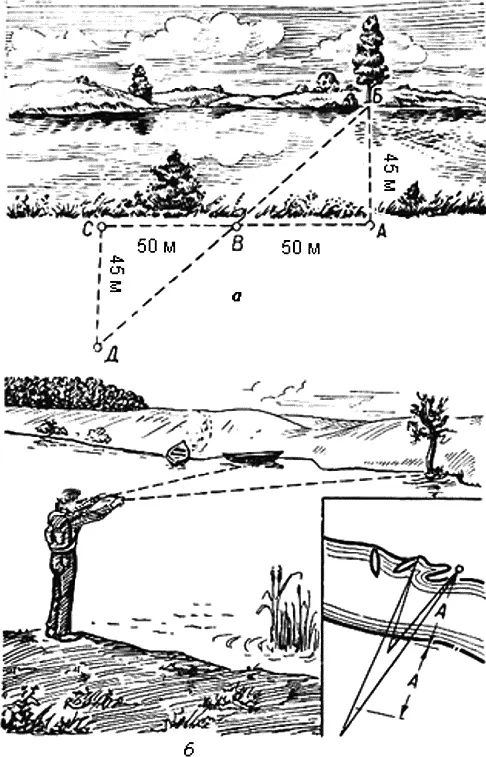

Боец становится на берегу реки в точке А (рис. 17, а )и выбирает на противоположном берегу какой-либо хорошо заметный ориентир (куст, камень, дерево и т. п.). После этого, идя в направлении, перпендикулярном к линии АБ, переходит в точку В, удаленную от точки А больше, чем предполагаемая ширина реки. В точке В устанавливает веху (палку, колышек и т. п.), затем, идя по тому же направлению, переходит в точку С, которая находится от точки В на таком же расстоянии, как и точка В от точки А. Далее от точки С идет под прямым углом к линии АС до точки Д, то есть до тех пор, пока веха, установленная в точке В, не окажется в створе с выбранным ориентиром (деревом) на противоположном берегу. Из равенства треугольников ВДС = ВБА видно, что отрезок СД = АБ, то есть ширине реки. В нашем примере на рисунке он равен 45 м.

Ширина реки может быть также определена и с помощью травинки. Сорвите ее и выберите на противоположном берегу реки два заметных предмета. Встаньте лицом к этим предметам, вытяните руки с травинкой и отмерьте с помощью нее расстояние между предметами, смотря на них одним глазом (любым). После этого сложите травинку пополам (вдвое) и отходите от берега до тех пор, пока расстояние между выбранными предметами не закроется (не уложится) сложенной вдвое травинкой. Замерьте это расстояние шагами, переведите его в метры — это и будет расстояние А, равное ширине реки (рис. 17, б ).

Рис. 17Составление боевых графических документов. Измерения на местности

Для оценки проходимости местности боевой техникой разведчику следует определить крутизну скатов. Чтобы оценивать крутизну скатов на глаз, надо изучить на местности и закрепить в зрительной памяти крутизну нескольких типичных скатов (15°, 30°, 45°, 60°), а затем путем мысленного сравнения с ними определять крутизну других. Следует всегда помнить, что снизу, от подошвы возвышенности, скат всегда кажется круче, чем в действительности.

Более точные результаты получаются, если, зайдя сбоку ската, сравнить его на глаз с величиной какого-либо имеющегося целлулоидного треугольника, величины углов которого известны. Измерив заранее углы между расставленными как возможно шире большим, указательным и средним пальцами руки, можно пользоваться и этими углами для оценки на глаз крутизны скатов.

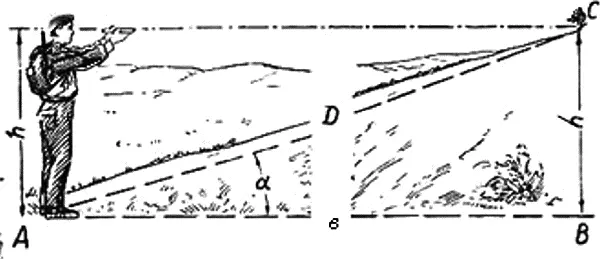

Выполнить измерение крутизны ската можно промером шагов по приближенной формуле: 60°/ПШ , где ПШ — протяженность ската, измеренная парами шагов. Для определения по этой формуле крутизны скатов наблюдатель становится в точке А (рис. 17, в )и, держа на уровне глаз горизонтально полевую сумку, смотрит вдоль нее и замечает на скате точку С, равную по высоте (h) наблюдателя до уровня глаз. Затем, двигаясь по направлению D к этой точке, измеряет число пар шагов и по формуле определяет крутизну ската α. Если, например, от точки А до точки С отсчитано 4 пары шагов, то крутизна ската (согласно формуле 60°/ПШ) составит 60°/4=15°.

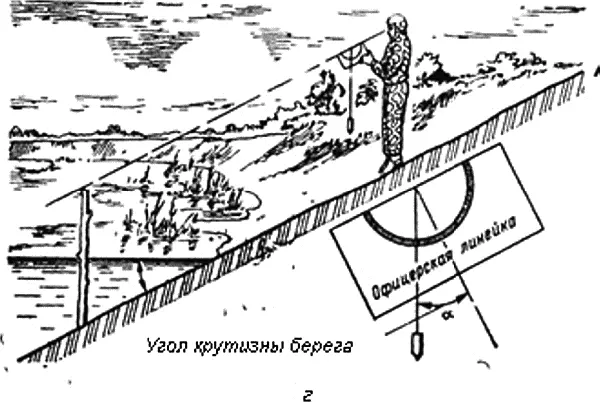

На рис. 17, г — определение крутизны ската (берега) с помощью офицерской линейки.

Все проведенные измерения заносятся в карточки (схемы). При этом сведения, которые не могут быть выражены графически, сообщаются в легенде (письменно) — на полях или на обороте. Такое графическое донесение дает возможность старшему начальнику знать, как выполняется задача подразделением по времени и месту, своевременно принять решение и дать указания подчиненным.

На схеме-донесении обычно отображается небольшой по площади участок местности, поэтому она составляется методом кругового визирования с одной точки стояния. Этим же методом составляют и другие графические донесения, а также отчетные графические документы (схемы, карточки).
