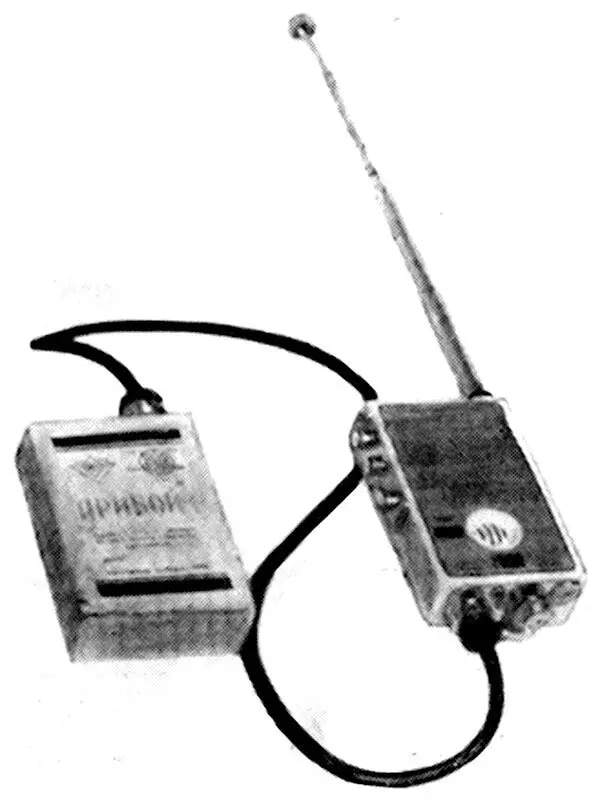

Отечественная радиостанция «Прибой-1У».

Для связи с авиацией в Афганистане сначала применялись радиостанции из аварийного комплекта летчиков «Комар». Небольшие по размеру, они были довольно удобны. Однако небольшое их количество, а также межведомственность не позволили получить их для обеспечения батальонов спецназначения. Вместо этого в группы выдавались милицейские радиостанции «Ромашка». Они имели совместимые частоты с радиостанциями, установленными на вертолетах. До этого на поддержку вылетал с боевым вертолетом кто-то из офицеров спецназа, имея с собой радиостанцию Р-392.

В последующем техническая мысль простиралась все дальше. Конструкторы решили создать такое радиоизлучающее устройство, которое позволяло бы обозначать нахождение группы для авиации, не зажигая визуальных сигналов (пирофакелы – ночью, дымы – днем), которые демаскируют группу. Идея достойная, но воплощение было неудачным. Осенью 1985 г. этот прибор испытывался. Мало того, что пользоваться им могли только подготовленные операторы, так он еще и состоял из двух огромных блоков – блока питания и передающего блока. Каждый блок переносился одним человеком. По данному прибору вертолеты никак не могли обнаружить группу для ее эвакуации, крутясь в нужном квадрате. В конце концов пришлось их сажать обычным, давно отработанным способом. Как оказалось, на вертолетах стояли небольшие экранчики, где через каждый сантиметр, равный в данном случае одному километру на земле, загоралась лампочка. Одним словом, точность определения координат группы ±1 км. После испытаний был написан очень «ругательный» отчет разработчикам, в котором было указано, что подобное устройство необходимо, но оно должно весить не более пятисот граммов вместе с блоком питания, быть простым в обращении. Ну и самое главное, устройство должно позволять летчикам определять место группы на земле с точностью ±5–10 м.

1. Материальная часть радиосредств.

2. Правила и способы ведения связи.

3. Кодирование и расшифровка передач по специальным таблицам.

1. Освоение радиотелеграфных знаков по слуховому радиоприему и передачи ключом. Система словесного выражения кода Морзе (СВКМ).

2. Наращивание скорости приема на слух и передачи ключом.

3. Обучение приему на слух и передаче ключом служебных радиокодов.

4. Дисциплина связи и обязанности радиотелеграфиста.

5. Общие правила радиосвязи.

6. Ведение радиообмена в классе.

7. Обучение радиотелеграфистов работе на радиостанциях: подготовка радиостанции к работе, настройка на заданную частоту, вхождение в связь в телефонном режиме, переход на запасную частоту и обратно, работа в телеграфном режиме, переход с рабочей частоты на запасную и обратно, обмен радиограммами.

8. Работа на радиостанции в условиях помех.

9. Основы шифровального дела.

10. Ведение радиообмена в полевых условиях.

KB радиостанция Р-354 («Шмель»):

• диапазон частот: передатчика – 2,5–15 мГц, приемника – 2–15,5 мГц;

• мощность передатчика – не менее 10 Вт;

• дальность связи – 150–1500 км;

• вид манипуляции – амплитудная телеграфия;

• способ и скорость передачи информации – ключ Морзе, полуавтоматический датчик – 12–15 гр/мин, автоматический датчик – 250 гр/мин;

• способ регистрации информации на Центре – запись на магнитофон с последующим воспроизведением на слух;

• питание – аккумуляторная батарея 4СЦМ-5 или аккумуляторный пояс 10КНП-6C;

• масса рабочего комплекта: при питании от АКБ – 14 кг, при питании от пояса – 16 кг.

КВ радиостанция Р-353 («Протон»):

• диапазон частот: передатчика – 3,5—16 мГц, приемника – 3,0—16 Мгц;

• мощность передатчика – 40–50 Вт;

• дальность связи – 500—3000 км;

• вид манипуляции – амплитудная телеграфия;

• способ и скорость передачи информации – ключ Морзе, полуавтоматический датчик 6—15 гр/мин, автоматический датчик – 250–500 гр/мин;

• способ регистрации информации на Центре – запись на магнитофон с последующим воспроизведением на слух;

• питание – сеть – 90—240 В, аккумуляторная батарея 11СЦС-12, аккумуляторный пояс 10НКП-6C;

• масса рабочего комплекта – 10,5 кг.

КВ радиостанция Р-394KM («Стриж-КМ»):

• диапазон частот передатчика – 1,5—13,5 мГц;

• мощность передатчика – 10 Вт;

• дальность связи – 150—1200 км;

• вид манипуляции – относительно-фазовая и амплитудная телеграфия;

• способ и скорость передачи информации – контактный и полуавтоматический ключ – 6–8 гр/мин, автоматический датчик – 167 гр/мин;

• способ регистрации на Центре – распечатка на бумажной ленте с параллельной записью на магнитофон;

• питание – аккумуляторный пояс 10HKII-6C;

• масса рабочего комплекта – 12,5 кг.

КВ радиоприемник Р-397ЛК («Ляпис»):

• диапазон частот: 2,0—20,0 мГц, дискретный через 10 кГц;

• чувствительность – не хуже 2 мкВ;

• количество принимаемых команд вызова – 6;

• дальность связи с передатчиком 1 кВт – до 4000 км;

• вид манипуляции принимаемых сигналов – вызов – частотная телеграфия ЧТ-125; сообщения – амплитудная и частотная телеграфия;

• способ регистрации принимаемой информации: сигнал вызова – световая и звуковая индикация; сообщения – на слух;

• питание – аккумуляторная батарея 10НКГЦ-10, внешний источник питания напряжением 12 В;

• масса рабочего комплекса – 1,9 кг (с аккумулятором).

КВ радиопередатчик Р-3970К («Околыш»):

• диапазон частот: 2,5—20 мГц, дискретный через 10 кГц;

• мощность – 1 Вт;

• дальность связи – до 1500 км;

• вид манипуляции – многочастотная телеграфия 5ЧТ-20;

• способ и скорость передачи информации – автоматический датчик около 6 гр/мин;

• способ регистрации информации на Центре – распечатка на аппарате типа СТАМ-67Б или T-51;

• питание – аккумуляторная батарея 10НКГЦ-1Д; от сети напряжением 220/127 В через зарядное устройство;

• масса рабочего комплекта – 2,1 кг (с аккумулятором).

КВ радиостанция 2Р20 («Ангара-IY»):

• диапазон фиксированных частот – 1,6–8,0 мГц, с сеткой частот 100 Гц (64 000 частот);

• мощность передатчика – 10 Вт;

• дальность связи – до 350 км;

• вид работы – однополосный телефон на ВБП, однополосный тональный телеграф;

• чувствительность приемника – 1,2 мкВ;

• питание радиостанции:
