Мишень № 1: «Грудной силуэт» (все размеры даны в миллиметрах)

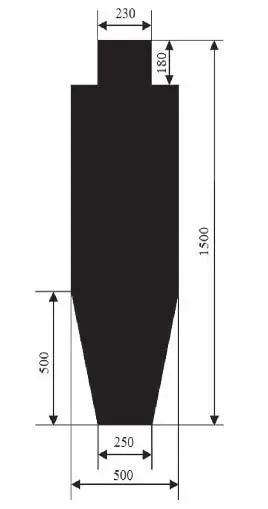

Мишень № 2: «Ростовой силуэт»

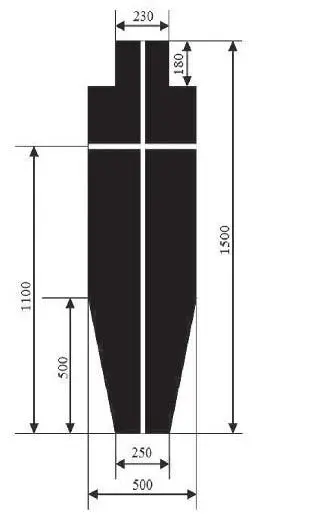

Мишень № 2а: «Ростовой силуэт с направляющими линиями»

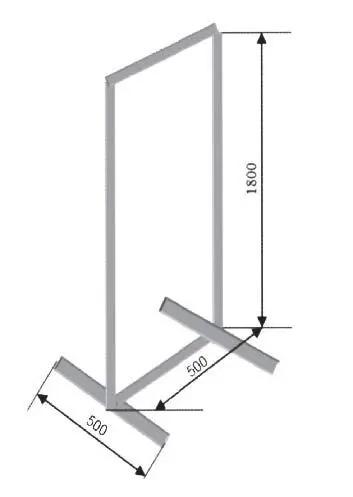

Переносная рама для крепления мишеней (сколачивается из бруса 40х40 мм)

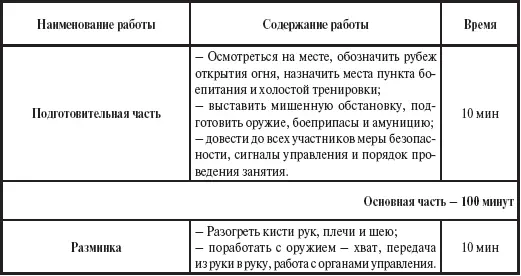

Место:стрелковый тир 25 метров.

Время:2 часа.

Вооружение и боеприпасы:личное оружие, 2 магазина, 40 патронов.

Оборудование:одна мишень № 1 (грудной силуэт), три учебных патрона.

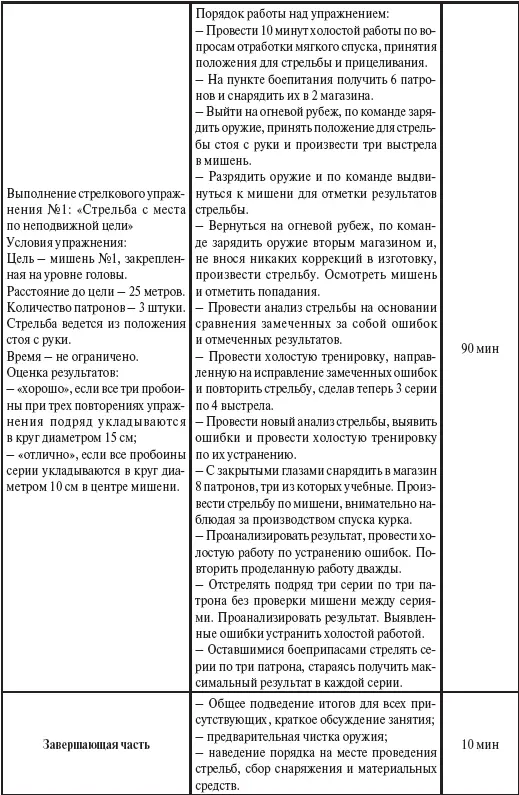

Цели занятия:

1. Проверить личное оружие.

2. Научиться стрелять с места по неподвижной цели в неограниченное время.

3. Выявить и исправить характерные ошибки стрельбы.

Лазерный имитатор стрельбы (ЛИС)или лазерный имитатор пистолета (ЛИП). Был разработан и введен в практику проведения стрелковых занятий С. И. Сергиенко. На мой взгляд, данная конструкция отвечает всем требованиям, предъявляемым к тренажерам для обучения боевой стрельбе.

Ниже приведу выдержку из книги С. И. Сергиенко «Стрелковое оружие в ближнем бою», где он описывает устройство и порядок самостоятельного изготовления данного тренажера.

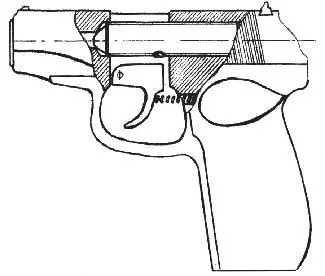

«…Лазерный имитатор пистолета (ЛИП) прост в изготовлении, надежен, не боится ударов, его очень трудно сломать. Я начал изготавливать ЛИП пять лет назад, по рукам разошлось больше десяти экземпляров, и до сих пор все нормально функционируют. Для его изготовления требуется лазерная указка (продается практически в любом киоске «Роспечати»), кусок сухой чистой, без сучков, доски размером 20x20 см и толщиной 30–35 мм, элементарные навыки работы с деревом и простейший столярный и резчицкий инструмент — ножовка, лобзик, рубанок, нож, дрель с набором сверл. Мне понадобилось дополнительно приобрести два сверла — стандартное диаметром 13,5 мм и специальное диаметром 5–6 мм и длиной 20 см. Самая сложная операция в изготовлении ЛИП — сверловка отверстия ствола. Поэтому рекомендуется следующая последовательность изготовления:

— нанести на доску контур пистолета, оставив запас 3–5 мм над верхней линией контура;

— обрезать доску в прямоугольник по передней и задней границе контура;

— нанести на боковую грань ось канала ствола;

— ориентируясь на прочерченную ось канала ствола, длинным сверлом (5x200 мм) просверлить заготовку насквозь до выхода сверла на тыльной части контура;

— по положению точки выхода проверить точность сверловки и при отклонении оси отверстия от оси ствола, сострогав заготовку по боковым граням и верхней грани, выровнять ось отверстия относительно граней (для этого был нужен запас толщины и ширины в 3–5 мм);

— повторно нанести контур, привязав его к просверленному каналу ствола, и опилить его лобзиком (кроме тыльной части затвора);

— используя резчицкий инструмент (нож, стамеску и т. п.), придать заготовке форму пистолета;

— просверлить сверлом диаметром 6 мм серию отверстий с верхней грани пистолета внутрь спусковой скобы и с помощью ножа и (или) стамески прорезать плоское отверстие размером 6–7 на 40 мм;

— сверлом диаметром 13,5 мм со стороны тыльной части пистолета сверлится отверстие для лазерной указки, при этом глубина подбирается таким образом, чтобы кнопка указки полностью зашла в прямоугольное вертикальное отверстие;

— из плоской пластинки 40x50x6 мм вырезается спусковой крючок, верхний торец пластины должен быть на 3–4 мм ниже уровня кнопки лазерной указки, вставленной в отверстие;

— спусковой крючок монтируется на ось из трехмиллиметрового винта, с установкой подпорной пружины;

— лазерная указка устанавливается в корпус и крепится установочными винтами, изготовляемыми из саморезов 2,5x15 мм с обрезанными головками и прорезанными шлицами под отвертку.

Завершается изготовление ЛИП окраской в цвета боевого оружия. Желающим использовать ЛИП в том числе и для тренировок в прицеливании по классической методике рекомендую изготовить и мушку с целиком. Немного повозившись с приведением светового пятна в точку прицеливания на 25 м, вы получите универсальный тренажер для отработки наведения оружия. Любителям полной идентичности могу рекомендовать просверлить в рукоятке два отверстия диаметром 9-10 мм на глубину 6–7 см и залить их свинцом, уравняв вес ЛИПа с весом боевого пистолета».

Промышленные варианты ЛИСв виде вставок в ствол боевого оружия. Срабатывают при спуске курка пистолета с боевого взвода. От сотрясения пистолета при ударе курка дают мгновенную яркую точку на мишени. Изготовляются различными производителями в США и Европе.

Для примера привожу два варианта ЛИС.

Первый образец вставляется в ствол пистолета и фиксируется за счет раскрывающегося пластикового манжета. Удобство представленного образца в том, что он может быть использован на любом оружии калибра от 7,62 мм до 9mm Parabellum. Недостаток конструкции состоит в том, что она затрудняет свободное манипулирование оружием [34] Образцы приведены в сравнении с гильзой патрона 9x18 мм Макаров. .

Второй образец выполнен под патрон 9mm Parabellum и может применяться только в оружии, использующем этот боеприпас. Данная конструкция вставляется в патронник и потому позволяет любые манипуляции с оружием.
