Радиостанция работает в частотном диапазоне от 3–16 МГц; она может работать от сети переменного тока 70– 270 В или от 6-вольтового аккумулятора, или от входящего в комплект ручного генератора GN-58. В комплект также входят: 100 футов антенного провода; антенные изоляторы; зажимы для клемм батареи; соединительный кабель и запасная лампочка.

«Delco 5300» (рис. 244) — маленький легкий портативный приемопередатчик (радиопередатчик и радиоприемник в общем корпусе) типа AN / PRC-64, работающий в частотном диапазоне 3–8 МГц.

«Delco 5300» позволяет вести передачу на ключе Морзе или в голосовом режиме. При поломке или утере микрофона один из наушников может использоваться как микрофон.

Включение клавиши «Whisper» («Шепот») резко усиливает чувствительность микрофона, позволяя принимать вход голоса на уменьшенном уровне, вплоть до едва слышного шепота.

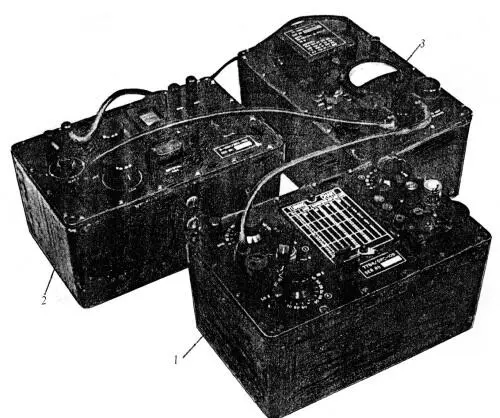

Рис. 242.Портативная коротковолновая радиостанция «RS–1» 1– передатчик RT–3; 2 — приемник RR–2; 3 — электробатарея RP–1

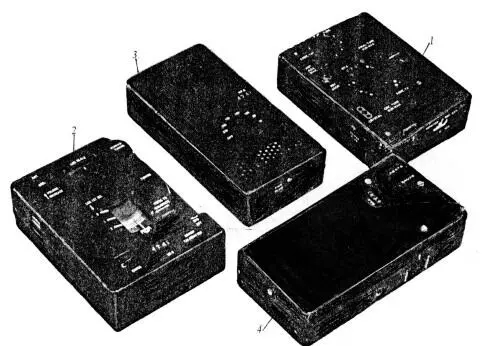

Рис. 243.Портативная коротковолновая радиостанция «RS–6» 1– передатчик RT–6; 2 — приемник RR — б; 3 — электробатарея RP–6 4 — фильтр RA— 6

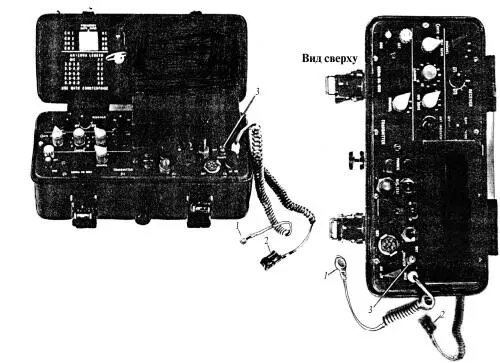

Рис. 244.Приемопередатчик «Delco 5300» 1– микрофон; 2– наушник; 3– клавиша «Whisper» («шепот»)

Корпус аппарата представляет собой водонепроницаемый контейнер, что позволяет свободно хранить радиостанцию под водой на глубине до трех футов.

«RR / D-11» (рис. 245) — транзисторный супергетеродинный приемник, смонтированный в прочном (отлитом под давлением) металлическом корпусе с неопреново-резиновой изоляцией, надежно защищающий радиостанцию от влаги. Несмотря на небольшой размер, приемник позволяет получать надежный сигнал на волне СW и при работе в голосовом режиме.

«Моdulаг; Solid State» (рис. 246) — модульная разборная радиостанция, состоящая из 13 отдельных маленьких модулей-блоков (что позволяет агенту в целях конспирации хранить радиостанцию в разных местах). Сборка-разборка этой радиостанции занимает пару минут.

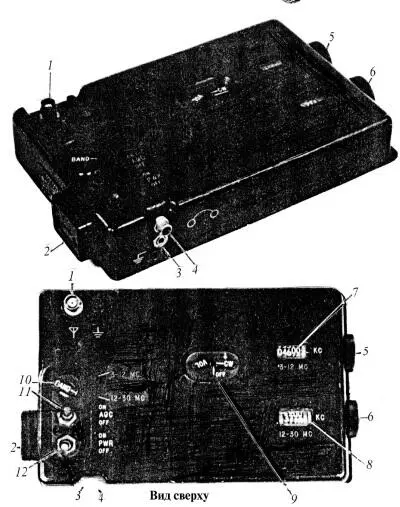

Рис. 245.Транзисторный супергетеродинный приемник «RR/D–11»: 1– гнездо внешней антенны; 2– гнездо подключения внешнего источника питания: 3– гнездо заземления; 4– гнездо подключения наушников; 5– ручка настройки частот в интервале 3–12 КG; 6– ручка настройки частот в интервале 12–30 КG; 7– цифровая шкала частот в интервале 3–12 KG; 8– цифровая шкала частот в интервале 12–30 КG; 9– переключатель «голос/радиосигнал»; 10– переключатель интервала частот 3–12 КG /12–30 КG 11– тумблер aдаптивного управления; 12– выключатель питания

Несмотря на относительно небольшие размеры (7х5х6), эта радиостанция позволяет поддерживать надежную связь на расстояниях 400–500 миль в частотном диапазоне 3–16 МГц. Радиостанция имеет встроенный ключ азбуки Морзе, микрофон для голосовой связи и комплектуется наушниками для приема радиосообщений.

«Burst Transmission Device, AN / GRA-71» (рис. 247) комплексное передающее устройство, которое позволяет осуществлять «взрывную», или импульсную передачу радиосигналов, то есть с предварительным «сжатием» их во времени.

Представленное ниже устройство входит в состав передатчика AN / GRA-71 (поз. 1), и помимо последнего состоит еще из 4-х частей:

1) автоматический шифратор записи на магнитную ленту МХ-4496 / GRA-71 (поз. 2);

2) высокоскоростное импульсное передающее устройство МХ-4498 / GRA-71 (поз. 3);

3) кассеты (две штуки) с магнитной лентой МА-9 / GRA-71 (поз. 4);

4) ручной шифратор записи на магнитную ленту МХ-4495 / GRA-71 (поз. 5). В основу работы устройства положен электромеханический генератор азбуки Морзе, который позволяет агенту производить запись сообщений (сигналами азбуки Морзе) на магнитную ленту. Кодирующее устройство способно преобразовывать записанные на магнитную ленту сигналы азбуки Морзе в эквивалентные электрические сигналы, а высокоскоростное импульсное передающее устройство с помощью электроники «спрессовывает» закодированное сообщение и «выстреливает» его в эфир в заданный промежуток времени. Такое сокращение времени передачи существенно уменьшает опасность пеленгации (определения местоположения) передатчика и усложняет расшифровку сообщения противником.

Передающее устройство и шифраторы снабжены 6-вольтовыми батарейками; кроме того, первое снабжено пружинно-моторным генератором, взводящимся вращением рукояти: раскручивающаяся затем пружина приводит в действие мини-генератор, который вырабатывает ток (что позволяет работать устройству при отсутствии батарейки).

При необходимости питание (через специальный адаптер) может быть получено от электрической батареи, входящей в состав передатчика AN / GRA-71.

Для записи сообщения кассету МА-9 / GRA-714 с магнитной лентой устанавливают на автоматический шифратор МХ-4496 / GRA-71, и, используя азбуку Морзе, производят запись на ленте. Следует заметить, что работа на ключе автоматического шифратора несколько отличается от привычной работы радиста. Так, если при передаче обычной азбукой Морзе используется простой телеграфный ключ, где разница между точкой и тире заключается в длительности сигнала (время звучания знака «тире» в три раза дольше, чем «точки») и определяется передающим агентом-радистом на слух, то в МХ-4496 / GRA-71 подача сигнала на записывающую магнитную головку шифратора может осуществляться при помощи трех отдельных ключей Морзе, что позволяет работать с азбукой Морзе и агенту, не являющемуся профессиональным радистом. Ключ Морзе здесь состоит из трех отдельных простейших ключей, которые представляют собой три кнопки, помеченные знаками «», «s» и «—», соответственно «точка», «пробел» (space) и «тире», и независимо от времени удержания кнопки-ключа в нажатом положении (при передержке или недодержке) на магнитную ленту будет подаваться сигнал именно той длительности, которая соответствует требуемому знаку.

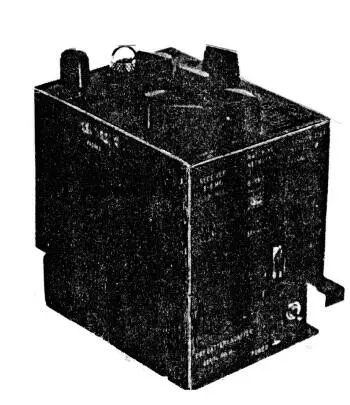

Рис. 246.Модульная разборная радиостанция «Modular; Solid State»

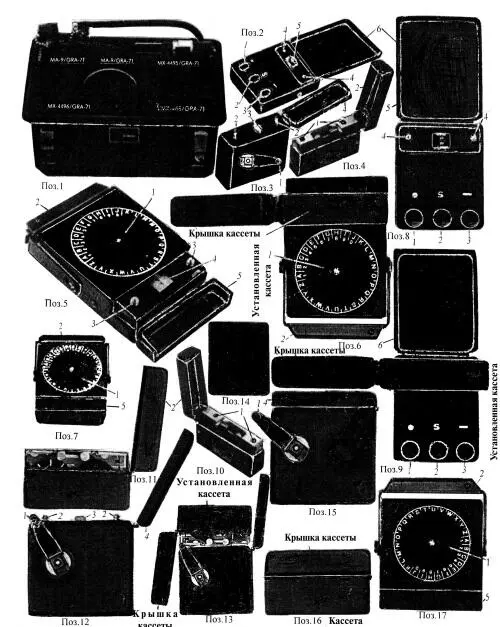

Рис. 247.«Взрывное» комплексное передающее устройство «АN/GRA-71»: поз.1 — передатчик AN/GRA–71; поз.2, поз.8 — автоматический шифратор записи на магнитную ленту; поз.3, поз.12, поз.14–15 — импульсное передающее устройство; поз 4, поз.10–11, поз.16 — Кассета с магнитной лентой; поз.5 поз.7 поз. 17 — ручной шифратор; поз.6 — Ручной шифратор с установленной на нем кассетой с магнитной лентой; по.9, поз.13– автоматический шифратор с установленной на нем кассетой с магнитной лентой
