Николай Якубович - Неизвестный Яковлев. «Железный» авиаконструктор

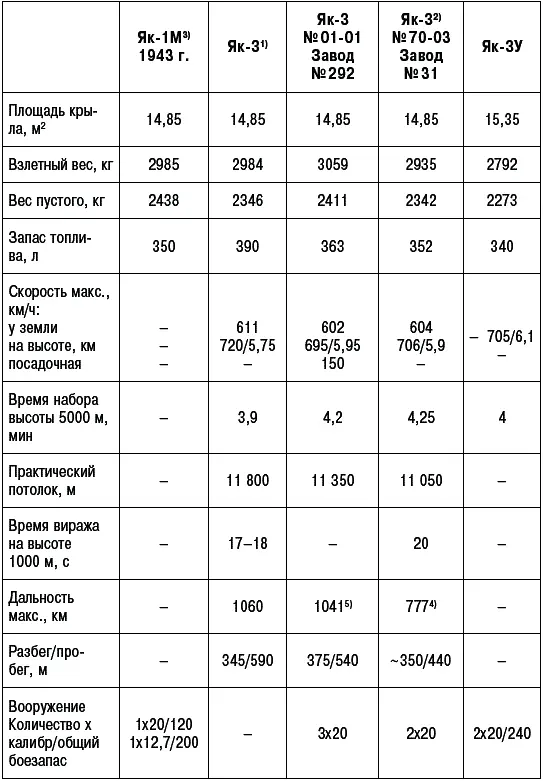

Примечания: 1. Опытный № 1 с крылом смешанной конструкции, без вооружения. 2. Цельнометаллический. 3. Краткое техническое описание самолета Як1-М с мотором М107-А. Апрель 1943 г. 4. С деревянным крылом. С металлическим – 2740 кг. 5. На высоте 950 м со скоростью 312 км/ч.

Примечания: 1. На лыжном шасси. На колесном – 2725 кг. 2. Один летчик. На колесном – 2710 кг. 4. Номинальная.

Примечания: 1. Продолжительность полета – 2 часа 43 минуты. Скоростная дальность – 687 км, продолжительность полета – 1 час 18 минут. 2. Одинарный с углом крена 60–70°. Серийный вираж на высоте 1000 м – 54–58 с. 3 Без переднего и заднего бронестекол.

Примечания: 1. Наддув двигателя – 1100 мм рт. ст. 2. Эталон 1945 г. 3. На наивыгоднейшем режиме (скорость 314 км/ч и высота 1000 м), продолжительность полета – 3 часа 23 минуты. На режиме скоростной дальности (0,9 от максимальной) – 640 км, а продолжительность полета – 1 час 18 минут.

Примечания: 1. Тяга двигателя 1030 кгс. 2. С подвесными баками. 3. С подвесными баками – 970 км.

Примечания: 1. По формуляру. 2. С подвесными баками.

Примечания: 1. По результатам государственных испытаний. 2. С нормальным взлетным весом. С перегрузочным весом – 7 минут. 3. С перегрузочным весом – 7,9 минуты. 4. До полного выгорания топлива. 5. Объемом 670 литров.

Примечания: 1. Без ракет. 2. Достигнутые значения. 3. ТРД. 4. ЖРД. 5. С Подвесными топливными баками (ПТБ).

Примечания: 1. В сложенном положении – 5,9 м. 2. С подвесным топливным баком. 3. С подвесными топливными баками – 6150. 4. С коротким разбегом 120 м, при вертикальном взлете – 900 кг.

Примечания: 1. С тормозным парашютом. 2. 2100 км с одним и 2900 км – с тремя подвесными баками.

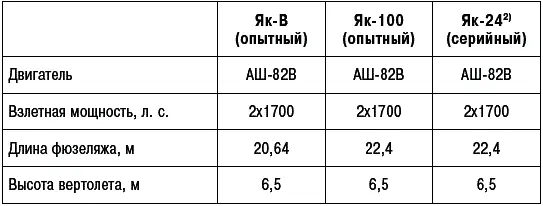

Примечания: 1. При полетном весе 13 350 кг, вес горючего 1160 кг. 2. Краткое техническое описание десантно-транспортного вертолета Як-24 с двумя двигателями АШ-82В. МАП СССР, 1957. 3. В десантно-транспортном варианте в санитарном варианте – 10 380 кг. 4. В десантно-транспортном варианте в санитарном варианте – 14 078 кг.

Примечания: 1. С подвесными баками – 598 км/ч. 2. С подвесными баками на высоте 4000 м. 3. С подвесными баками – 2 часа 19 минут. 4. На номинальном режиме работы двигателя – 612 км/ч. 5. С 7 %-ным запасом топлива. 6. С подвесными баками.

Примечание. *Крейсерская высота.

АКТ по результатам государственных испытаний самолета Як-9 с мотором М-106–1ск и винтом ВИШ-61П 1943 г.

Акт по результатам войсковых испытаний самолетов Як-9 постройки завода № 153 с моторами ВК-107А постройки завода № 26 в истребительной авиационной Мукденской дивизии на аэродроме Толмачево ЗапСибВО в период с 4 октября 1946 г. по 4 февраля 1947 г. Архив ОКБ им. А. С. Яковлева.

Альбом самолетов ВВС Красной Армии. НИИ ВВС, 1945.

Военно-исторический архив. № 12, 2005.

Воронов В. И. Морские истребители. М., ДОСААФ, 1986.

Исаенко Н. Ф . Вижу противника. Издательство политической литературы. Киев, 1981.

Инструкция летчику по эксплуатации и технике пилотирования самолетов Як-25 и Як-25М. М., 1955.

История инженерно-авиационной службы 129 иад, 303 иад.

Казаков В . Белые крылья. Саратов, Приволжское книжное издательство, 1977.

Кузнецов С . Первый Як. М. Любимая книга, 1995.

Летно-тактические данные и боевое применение истребителей в Отечественной войне. ЦАМО, декабрь 1973, архив ОКБ имени А. С. Яковлева.

Отчет о войсковых испытаниях на боевое применение самолета Як-9Т с мотором М-105ПФ, вооруженный 37-мм пушкой НКВ и 12,7-мм пулеметом УБС, проведенных в период с 22 июля по 21 августа 1943 г.
