Взвешивание машины показало, что по сравнению с серийным Як-1 № 2985 Саратовского авиазавода пустой Як-1М полегчал на 282 кг, а полностью снаряженный – на 245 кг. Вес горючего сократился на 35 кг.

В ходе испытаний, завершившихся 22 июля, была получена скорость у земли 545 км/ч, а на высоте 4450 м – 632 км/ч, дальность на наивыгоднейшем режиме – 845 км, время выполнения виража на высоте 1000 метров – 15–17 секунд. При этом максимальная скорость у земли возросла на 37 км/ч, а на высоте – на 62 км/ч.

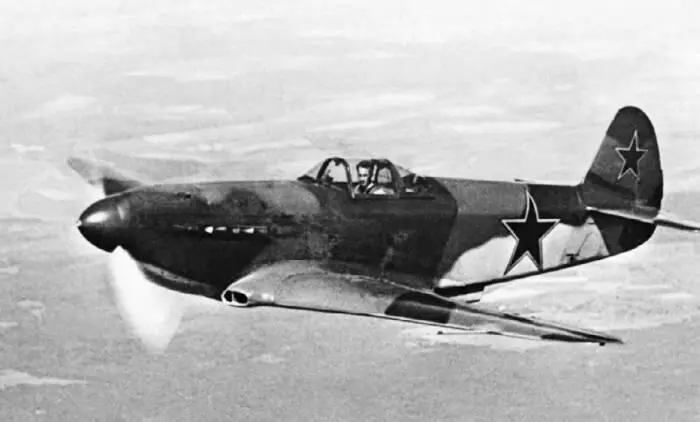

Летчик-испытатель Леонид Расторгуев в кабине самолета Як-3 с мотором М-105ПФ-2

После получения разрешения В. Я. Климова на форсирование мотора по просьбе А. С. Яковлева в НИИ ВВС увеличили наддув М-105ПФ до 1100 мм рт. ст. путем регулировки РПД, но только на первой скорости нагнетателя. Испытания, завершившиеся в августе того же года, подтвердили возможность форсирования двигателя и установки его на самолеты.

В сентябре 1943 года построили второй опытный экземпляр Як-1М «Дублер» с форсированным мотором М-105ПФ с индивидуальными реактивными выхлопными патрубками и винтом ВИШ-105СВ-01, отличавшимся от серийного ВИШ-105СВ более легкой втулкой и измененным «махоустойчивым» профилем на концах лопастей.

Рычаги управления винтом и газом двигателя разметили параллельно, что позволяло одним движением устанавливать необходимый режим работы силовой установки. Сняли храповик для запуска от автостартера, что не только облегчило машину, но и снизило ее аэродинамическое сопротивление.

По сравнению с первым прототипом в крыле «Дублера» разместили четыре (вместо двух) протектированных топливных бака, изолированных от кабины пилота герметизированными перегородками, что повлекло за собой установку двух дополнительных металлических нервюр. Одновременно в консольных баках установили механические бензиномеры вместо электрического, находившегося в расходном баке. Четыре бака вмещали 275 кг горючего, что на 5 кг было больше по сравнению с предшественником. Емкость расходного бака уменьшили с 30 до 10 кг. Кроме этого, самолет оборудовали системой нейтрального газа 1-й зоны, работавшей с использованием выхлопных газов двигателя. Несмотря на это, военные все же сочли защиту баков недостаточной.

Полотняную обшивку фюзеляжа заменили 2-мм фанерной и установили сдвижную часть фонаря кабины летчика с устройством аварийного сброса, заимствованным с английского «Спитфайра».

Изменилась и бронезащита летчика. Бронеспинку толщиной 8,5 мм укоротили до плеч пилота, изменив форму изгиба в горизонтальной плоскости. Боковые края спинки, в отличие от прежних, на расстоянии 100–150 мм резко загнуты вперед, что обеспечивало лучшую защиту летчика в горизонтальной плоскости сзади.

Заголовник из прозрачной брони крепился в специальной металлической раме, которая, в свою очередь, крепилась к бронеспинке. Это позволило разгрузить прозрачную броню от напряжений, свойственных предыдущей конструкции.

С левой стороны пилота на борту расположили подлокотники толщиной 3,5–4 мм, длиной 500 мм и высотой 100 мм. Защита головы летчика спереди и сзади-сверху отсутствовала. В целом броня на самолете защищала пилота лишь от пуль калибра 6–8 мм.

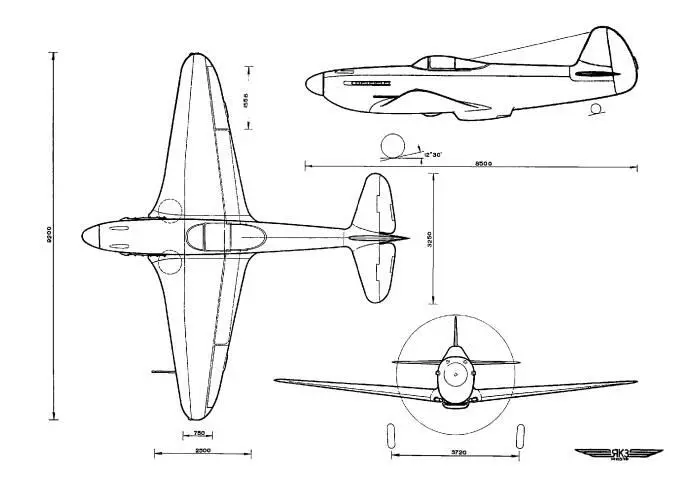

Схема самолета Як-3

Усилили вооружение, введя дополнительный синхронный пулемет БС, а мотор-пушку МП-20 заменили облегченной ША-20М (110 патронов) того же калибра, но не проходившую государственных испытаний. Кольцевой прицел с мушкой заменили коллиматорным ПБП-1а.

Приемник связной радиостанции РСИ-4 вынесли из кабины, расположив за изголовьем летчика, кнопку «прием – передача» – на секторе газа. Антенна стала двухлучевой без мачты. Это лишь часть изменений, внедренных в машине, позволивших облегчить истребитель и усилить его огневую мощь.

6 октября 1943 года «Дублер» передали на государственные испытания. Ведущими по машине были инженер Г. А. Седов и летчик А. Г. Прошаков. В течение восьми дней (с 7 октября) военные испытатели выполнили 24 полета. Отзыв ведущего летчика-испытателя был столь восторжен, что его следует привести почти полностью:

«По расположению оборудования кабина самолета максимально приближается к стандартной, что создает большие удобства летчику. Установка автомата регулировки температуры воды освобождает внимание летчика и позволяет увеличить максимальную скорость <���…>, особенно при низкой температуре наружного воздуха.

Обзор из кабины во все стороны хороший, но козырек сферической формы несколько искажает видимые через него предметы…

На рулежке самолет прост: с застопоренным хвостовым колесом устойчиво рулит, даже при сильном боковом ветре. Установка полуавтоматического стопора костыля <���…> облегчает рулежку по сравнению с серийными самолетами «Як».

На взлете самолет аналогичен серийным самолетам «Як», но набирает скорость и отрывается быстрее. На разбеге имеется незначительная тенденция к развороту вправо, но <���…> легко парируется левой ногой… Траектория набора высоты круче, нежели у серийных самолетов.

В горизонтальном полете самолет устойчив: нагрузки на руль глубины легко снимаются триммером на всем диапазоне скоростей…

Самолет Як-1М «Дублер», так же как и опытный экземпляр <���…>, обладает превосходной горизонтальной и особенно вертикальной маневренностью; максимальная скорость значительно увеличилась по сравнению с серийными самолетами «Як».

Весь высший пилотаж самолет выполняет энергично и легко, с небольшими нагрузками на органы управления; на вираже <���…> устойчив. При скорости 360–380 км/ч время выполнения одинарного виража на высоте 1000 метров составляет 16–17 секунд. Перекладывание из виража в вираж легкое.

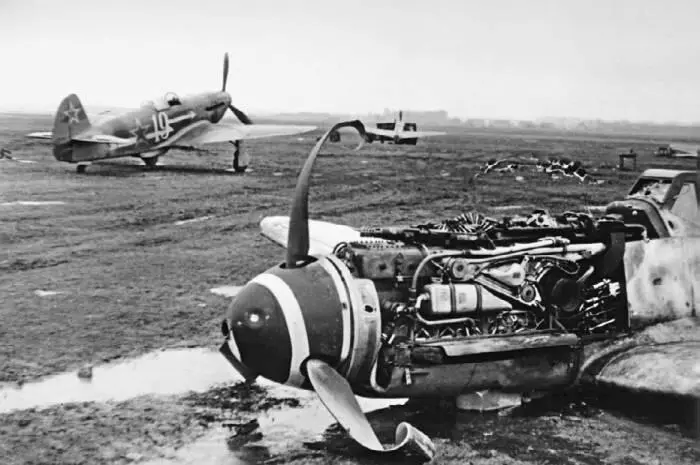

Подбитый Ме-109 на фоне Як-3 из полка «Нормандия – Неман»

Техника выполнения боевого разворота такая же, как на серийных самолетах «Як», но нагрузки на рули меньше. При скорости ввода 560 км/ч с начальной высоты 1000 метров и скорости вывода самолет выполняет боевой разворот за 20 секунд и набирает <���…> высоту 1250–1300 метров.

Переворот так же выполняется, как на серийных самолетах «Як». При скорости ввода 270 км/ч с начальной высоты 1500 метров самолет теряет 450–500 метров. Самолет выполняет фигуры высшего пилотажа в большом диапазоне скоростей. Например, петлю можно выполнять при начальной скорости от 450 до 550 км/ч, и набор высоты при этом составляет соответственно от 0 до 450 метров.
