Все свободные внутренние объемы крыла с удлинением 8,65 заняли топливные баки. По мнению сотрудников ОКБ, подобное удлинение крыла в сочетании с гибкой конструкцией обеспечивали оптимальное соотношение массы и аэродинамического качества планера самолета при требуемом запасе прочности. Для сравнения отметим, что для бомбардировщика Ту-95 было выбрано крыло с удлинением 8,83. Близким к этим значениям выбрано и удлинение заокеанского бомбардировщика В-52 компании «Боинг» – 8,44.

Экипаж летающей лаборатории Ту-4. Слева – направо: Ф.Ф. Опадчий, А.И. Помазунов, А.С. Розанов

В машину внедрили много технических новшеств, и первое, что бросалось в глаза, – это велосипедное шасси. Опыт разработки подобного шасси на тяжелой машине имелся лишь в ОКБ-1 завода № 1, где под руководством интернированного из Германии авиаконструктора Бааде создавался бомбардировщик «150». Применялось подобное шасси и на более легких самолетах – Як-50 А.С. Яковлева и «215» С.М. Алексеева. Все эти машины остались в разряде опытных. В.М.Мясищеву предстояло внедрить велосипедное шасси на серийных самолетах. Все лучшее и интересное, заложенное в чужих машинах, было использовано в проекте «25», но этого оказалось недостаточно, и для окончательного принятия решения по выбору оптимальных параметров шасси создается летающая лаборатория «ШР» на базе Ту-4. На ней, подобно тому, как в 1930-е годы на «трехколеске Толстых», экспериментально определялись параметры шасси с носовым колесом, были уточнены характеристики велосипедного шасси. Заднюю опору можно было перемещать вдоль фюзеляжа, изменяя нагрузку на переднюю стойку в диапазоне от 5,15 до 30 процентов взлетного веса. Разработанная схема шасси с одинаковой нагрузкой на опоры оказалась столь удачна, что использовалась на всех бомбардировщиках ОКБ-23. Особенностью носовой тележки шасси самолета М-4 стали поворачиваемые в стороны передние колеса, что обеспечивало маневрирование на земле при рулежках. Данное техническое решение позволило значительно облегчить переднюю опору шасси.

Большой вклад в создание велосипедного шасси со вздыбливающейся передней стойкой внесли Г.И. Архангельский, Л.И. Балабух, В.К. Карраск и Г.Д. Дермичев.

Для отработки необратимого бустерного управления, впервые в отечественной практике примененного на тяжелом самолете, использовалась еще одна летающая лаборатория на базе Ту-4 – «УР». Руководил этой работой заместитель В.М. Мясищева Л.М. Роднянский. Машина Ту-4 – «ДР» предназначалась для испытаний двигательных установок.

Экипаж опытного самолета состоял из восьми человек и размещался в двух герметических кабинах с катапультными креслами, выстреливавшимися вниз через люки, расположенные под сиденьями. В передней кабине располагались штурман-бомбардир, два летчика, бортинженер-стрелок, стрелок-радист, штурман-оператор и верхний стрелок. В хвосте – стрелок кормовой пушечной установки.

Немало удивления и даже отрицательных эмоций вызывало гибкое крыло, концы которого непривычно прогибались в полете вверх на несколько метров. Любопытно, но корни этого идут из «глубин» туполевского ОКБ-156. Как следует из воспоминаний Ю.Е. Ильенко, в начале 1950-х заведующим кафедрой прочности МАИ был А.М. Черемухин – заместитель А.Н. Туполева, предложивший Юрию Евгеньевичу в качестве теоретической спецчасти тему «гибкое крыло». Когда руководителем дипломного проекта Ильенко стал Мясищев, то это заинтересовало Владимира Михайловича. Подобное крыло в совокупности с турбореактивными двигателями давало значительные преимущества перед самолетом с ТВД, а тем более с поршневыми моторами, о чем ратовали на рубеже 1940 – 1950-х годов туполевцы, реализуя свои замыслы в Ту-85.

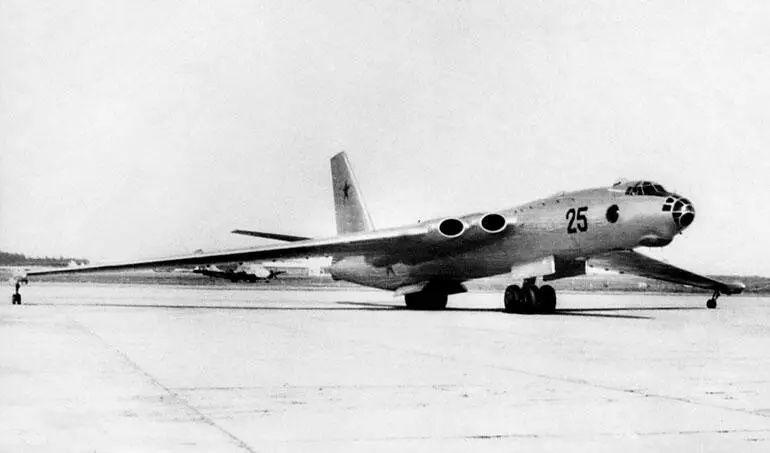

Самолет «М» – первый опытный экземпляр М-4

Забегая вперед, поведаем об одном случае, рассказанном летчиком-испытателем НИИ ВВС В.Д. Хромовым. На аэродроме в г. Энгельсе проводили испытания бомбардировочного вооружения самолета М-4. В одном из полетов при одиночном бомбометании произошел серийный сброс бомб. Консоли крыла прогнулись так сильно, что в последующий момент самолет словно на пружинах подбросило вверх. Все попытки разобраться с этим явлением на земле не увенчались успехом, а экипаж, полный еще свежих впечатлений, не хотел больше испытывать судьбу. В Энгельс срочно вылетел главный штурман НИИ ВВС полковник А.Н. Рекунов. Александр Никифорович, разобравшись в происшедшем, принял решение – лететь. А раз в полет отправляется большое начальство, то и остальным членам экипажа не оставалось ничего иного, как тоже готовиться к полету. Загруженный почти под «завязку» бомбардировщик вышел на полигон. Первый одиночный сброс прошел успешно, но на втором заходе крылья самолета угрожающе «затрещали», так как произошел незапланированный одновременный сброс крупнокалиберных бомб, показавший, что продолжать испытания нельзя. Позже специалисты разобрались в земном происхождении дефекта, на первый взгляд довольно безобидном – случайный «хомут» (перепутанная электропроводка. – Прим. авт. ) в электроцепи. Но вернемся к хронологии изложения.

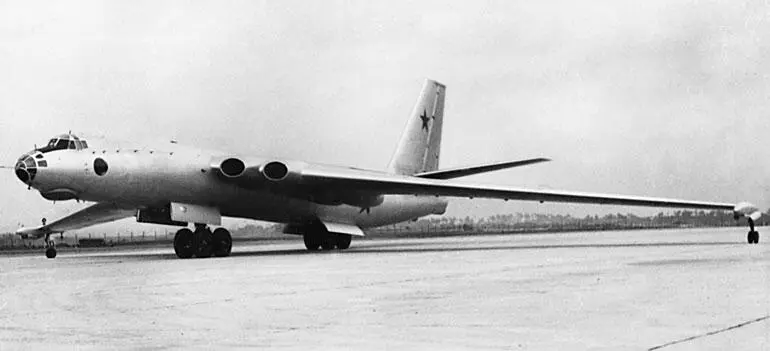

Первый экземпляр М-4 с двигателями АМ-3А

После подписания Постановления Правительства о создании самолета «М» основными задачами отраслевых НИИ стало сопровождение этого проекта. ЦАГИ, в частности, предписывалось выдать рекомендации по аэродинамической компоновке крыла с закрылками, обеспечивавшей получение при скорости, соответствующей числу М=0,8 коэффициента подъемной силы С у=0,75 при аэродинамическом качестве 13,5. Предписывалось разработать аэродинамические компоновки сверхзвуковых ступеней компрессора ТРД и отработать аэродинамику входного канала, разработать нормы по устойчивости и управляемости самолета и рекомендации по выбору схемы велосипедного шасси.

В сентябре 1952 года состоялось рассмотрение макета самолета, а в ноябре машину передали на заводские испытания. Расстыковав, машину погрузили на баржу и по Москва-реке перевезли на аэродром ЛИИ в город Жуковский.

Первым, как и следовало ожидать, построили Ту-95 со спаркой турбовинтовых двигателей ТВ-2. Первый полет он совершил 12 ноября 1952 года, но на 17-м полете потерпел катастрофу. Отсутствие двигателей НК-12 привело к прекращению начавшейся серийной постройки бомбардировщика.

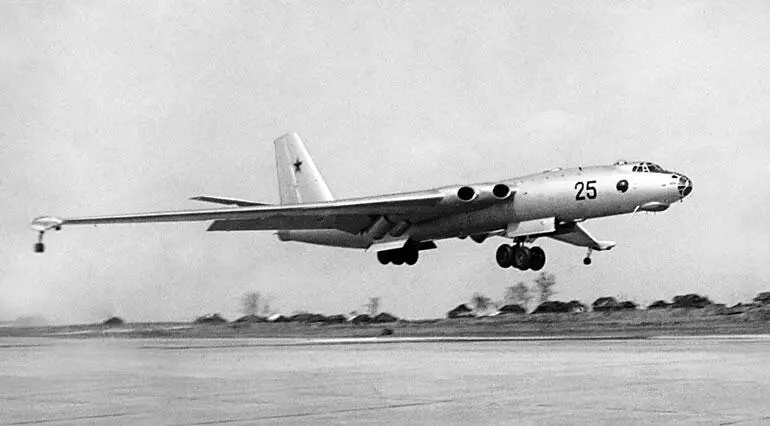

Взлет первого опытного самолета М-4 с двигателями АМ-3А
