Создание СПБ, равно как и воздушно-десантных войск, в нашей стране, завоевание Северного полюса и полюса Недоступности, а также освоение Сибири и Дальнего Востока неразрывно связаны с самолетом ТБ-3 (АНТ-6, ЦАГИ-6).

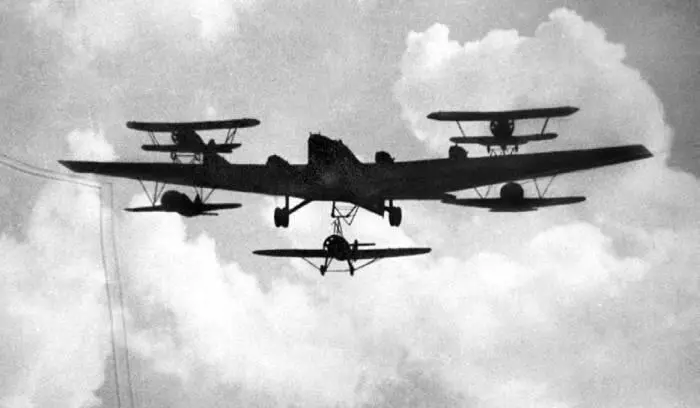

«Самолет-Звено» с истребителями И-5 на крыле и И-16 – под крылом ТБ-3. Под фюзеляжем бомбардировщика – пушечный истребитель И-Z

История создания будущего ТБ-3 началась в 1925 году с переговоров Особого технического бюро и ЦАГИ. В июне следующего года Управление ВВС РККА разработало приближенные требования к тяжелому бомбардировщику, которые уточнялись несколько раз и приняли окончательный вид лишь в 1929 году. Самолет должен был доставлять сбрасываемый груз весом 2000 кг на расстояние 1500 км. Он задумывался как «летающая крепость», вооруженная восемью пулеметами калибра 7,62 мм.

Примерно в это же время в Германии под руководством Гуго Юнкерса создавали пассажирский самолет G-38. У обеих машин имелось немало общего – свободнонесущее крыло толстого профиля, размещенные в ряд четыре мотора жидкостного охлаждения, неубирающиеся двухколесные тележки шасси, ферменная конструкция планера, гофрированная обшивка. Но судьба у них сложилась по-разному. ТБ-3 запустили в массовое производство, а G-38 построили всего восемь машин, включая шесть в варианте бомбардировщика Ki-20, выпущенных по лицензии в Японии.

Таким образом, Советский Союз стал единственной державой, освоившей массовое производство самого крупного в мире и ставшего поистине многоцелевым тяжелого самолета.

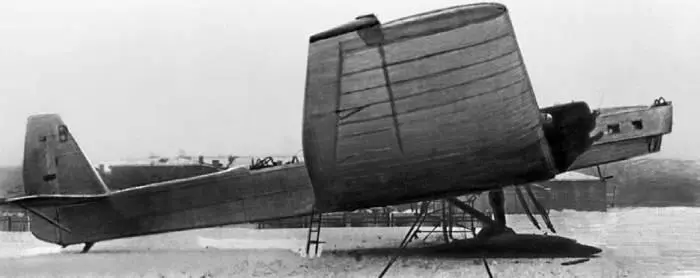

ТБ-3 с моторами ВMW IV на лыжном шасси на государственных испытаниях

Идея создания ТБ-3 принадлежала Туполеву, в разработке проекта, в частности, участвовали В.М. Петляков, В.М. Мясищев, А.А. Архангельский и В.Н. Беляев, впоследствии ставшие главными конструкторами.

В феврале 1930 года состоялась защита макета, спустя восемь месяцев машину построили, и 22 декабря шеф-пилот ЦАГИ М.М. Громов с бортмехаником Русаковым опробовали ее в воздухе. Летные испытания опытного ТБ-3 с моторами «Кертис-Конкверор» и двухлопастными металлическими винтами компании «Стандарт-Стиль» проводились на Центральном аэродроме столицы до 20 февраля 1931 года. На следующий день состоялось совещание представителей ЦАГИ и НИИ ВВС, в протоколе которого, в частности, отмечалось: «ТБ-3–4 «Кертис-Конкверор» является по своим летным данным современным бомбардировщиком, стоящим на уровне лучших заграничных самолетов. Считать необходимым пустить самолет в серийную постройку с заменой моторов «Кертис-Конкверор» на М-17».

На совещании говорилось, что самолет устойчив на всех режимах и при отрегулированном стабилизаторе летит продолжительное время с брошенным штурвалом, допускает виражи с креном 40–45 градусов, время выполнения полного разворота в зависимости от направления изменялось от 54,5 до 56,5 секунды. Возможен также полет на трех моторах в любых комбинациях, но в этом случае были очень велики нагрузки на педали (30–40 кг). На взлете и посадке самолет не имел тенденций к развороту.

Вместе с тем указывалось на недостатки огневых точек, ограничивавших сферы обстрела назад, на чрезмерные нагрузки на рули и малую эффективность хвостового оперения, рулей поворота и высоты, отсутствие связи между членами экипажа.

Для улучшения защиты задней полусферы на совещании предложили сделать двухкилевое оперение, а в случае невозможности – снабдить серийные самолеты огневыми точками под крылом. Это предложение рассматривалось еще во время работы макетной комиссии и было отражено в ее протоколе по изменению технических условий на ТБ-3 в феврале 1930 года.

Предлагалась также установка щелевых элеронов. Однако от этой идеи отказались из-за сложности и предложили испытать их на проектировавшемся пассажирском АНТ-14. Рекомендовалось на опытной машине увеличить аэродинамический компенсатор и площадь руля высоты.

После испытаний на опытный ТБ-3 поставили моторы М-17 (советское обозначение лицензионных BMW-VI) с деревянными винтами, бомбардировочное вооружение, крыльевые опускаемые пулеметные башни. Оборудование машины было весьма скудно. Кроме приборов контроля работы двигателя, имелись магнитный компас, указатель скорости, высотомер, часы, воздушные термометры, ветрочет, «аэронавигатор», прицел «Герц» для бомбометания у штурмана и, видимо, радиотелеграфное оборудование.

В таком виде бомбардировщик поступил на заводские испытания в последние дни апреля 1931 года. Их итоги не радовали. Достаточно сказать, что максимальная скорость снизилась на 19 км/ч, а время набора высоты 3000 метров возросло в три раза. Характеристики устойчивости и управляемости, а они оценивались по докладам летчиков, остались без изменения, но отмечалась одна любопытная деталь. На посадке на помощь пилоту приходил бортмеханик, устанавливавший штурвальным колесом необходимый угол отклонения стабилизатора. Несмотря на наличие полиспастов в проводке управления от штурвала к элеронам, отмечались чрезмерные нагрузки. Впоследствии их снизили, введя щелевую компенсацию элеронов.

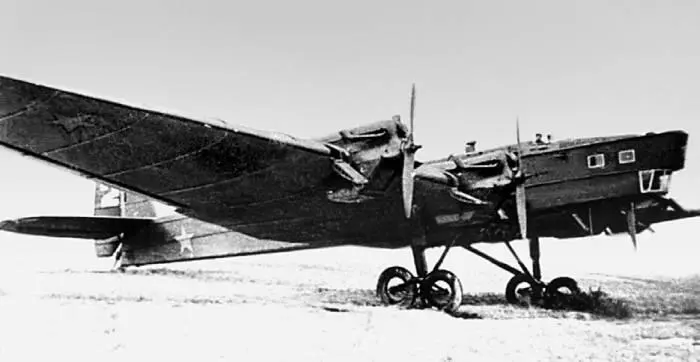

Серийный ТБ-3 с моторами М-17

В 1931 году ТБ-3 запустили в серийное производство с двигателями М-17 на заводах № 22 и № 31. По сравнению со своим предшественником ТБ-1 при практически одинаковой максимальной скорости 196 км/ч резко возросли бомбовая нагрузка и дальность полета, достигшая 2300 км. Практический потолок не превышал 3800 метров. Нормальный полетный вес возрос почти в три раза и достиг 17 200 кг. 27 февраля следующего года летчик-испытатель завода № 22 Лозовский поднял в воздух первый серийный ТБ-3.

В начале января 1932 года один из первых серийных ТБ-3 с двигателями М-17 и подкрыльевыми стрелковыми установками передали на испытания в НИИ ВВС и по их окончании приняли на вооружение в качестве эталона. По сравнению с опытной машиной у эталона уменьшился размах крыла при неизменной его площади и возрос полетный вес. Однако летные характеристики практически не изменились.

Год спустя в НИИ ВВС предприняли попытку улучшить летно-технические данные бомбардировщика. Прежде всего обратили внимание на силовую установку. Увеличили опережение зажигания и уточнили инструкцию по пользованию высотным корректором двигателей М-17. Уменьшили с 460 до 300 кг запас масла и на 518 кг вес пустого, а полетный вес довели до 20 000 кг. При этом бомбовая нагрузка возросла до 3600 кг вместо расчетных 1000 кг. Это стало возможным благодаря установке дополнительных держателей Дер-9. 6 августа 1933 года доработанный самолет совершил беспосадочный перелет по маршруту Щелково (ныне аэродром Чкаловская) – Евпатория – Щелково за 15,5 часа. На полигоне в Евпатории сбросили 2500 кг бомб.
