Винтовка «Manda»

Снайперские винтовки RH-ALAN MACS-M2A и RH-ALAN MACS-M3

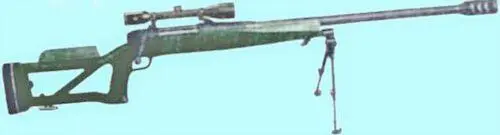

MACS-M2A

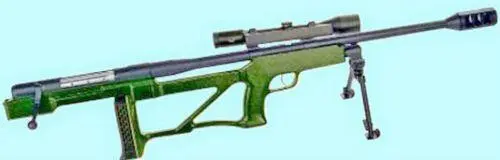

MACS-M3

Патрон 12,7×99 (.50 BMG)

Крупнокалиберная снайперская винтовка MACS M2Aпредставляла собой простое до примитивности однозарядное оружие с продольно-скользящим затвором. Стрельба велась патронами .50 BMGс использованием австрийского оптического прицела Kahlesкратностью 10×42. Анализ опыта использования этой винтовки позволил создать усовершенствованную модификацию MACS-M3, длина которой (вследствие использования компоновки «буллпап») по сравнению с MACS-M2A была уменьшена с 1470 мм до 1110 мм, а масса снижена с 11,3 кг до 7,65 кг. Винтовки были разработаны во второй половине 90-х годов.

Это оружие поступило на вооружение хорватской армии в 1991 году. Патроны в винтовку подаются вручную. Затвор поворотный, продольно-скользящий. Обе модели имеют одинаковое устройство за исключением общей компоновки. Винтовки оснащаются регулируемыми по высоте сошками и дульным тормозом для уменьшения отдачи. В виду простоты конструкции и дешевизны (цена MACS-M2Aсоставляла в начале 90-х 1950 $, а MACS-M3 —1890 $) это оружие сильно распространилось по миру и встречается в странах бывшей Югославии, многих странах Африки, Юго-Восточной Азии и в Афганистане.

Тактико-технические характеристики MACS-M2A / MACS-M3:

Патрон — 12,7×99 (.50 BMG), вес пули — 40,4-45,8 г, начальная скорость пули — 855 / 850 м/с, дульная энергия пули — 14,76–16,74 / 14,59–16,54 КДж, общая длина — 1470 / 1100 мм, длина ствола — 790 / 760 мм, общий вес — 12,4 / 8,8 кг, емкость магазина — однозарядная, прицельная дальность — 1500 м.

Снайперская винтовка RH-ALAN RT-20

RT-20. Вид слева

RT-20. Вид справа

Различные варианты патронов HS.404 20×110

Крупнокалиберная винтовка RT-20была создана в середине 1990-х годов, в ходе Сербско-Хорватского конфликта и выпускается предприятием RH-Alan. Основным назначением RT-20 является борьба с техникой противника, в том числе и легкобронированной. По большому счету RT-20 создавалась под очень узкоспециализированную задачу — пробитие бронезащиты инфракрасного прицела, установленного на башне сербского танка М-84. В ходе начальной стадии конфликта на Балканах применение этих танков с инфракрасным прицелом создавало значительные трудности для перемещения хорватских подразделений в ночное время, под покровом темноты. Выбор патрона 20×110 мм «Испано-Сюиза» (штатного патрона югославской зенитной пушки М55) был обусловлен тем, что мощность его бронебойного снаряда достаточна для пробития бронекорпуса прицела. При решении этой задачи винтовка оказалась очень эффективной и область ее применения была расширена для решения задач подавления позиций пулеметов и артиллерии.

В армии Хорватии система RT-20 получила наименование «ручная пушка». Конструктор пушки — инженер Ратко Янкович. Эффективная дальность стрельбы из оружия составляет 1800 метров.

Конструктивно винтовка выполнена по классической схеме с продольно скользящим затвором с поворотом при запирании. Запирание канала ствола производится на три ряда симметрично расположенных боевых упоров (по три в ряду). В чашечке затвора смонтированы подпружиненный выбрасыватель и пружинный отражатель. В стебле затвора имеются три компенсационных отверстия для стравливания пороховых газов при сквозном пробитии капсюля-воспламенителя и мелкие продольные долы для сбора пыли и грязи. Регулировка выхода бойка ударника производится ввинчиванием-вывинчиванием его из курка. Боеприпас HS.404 20×110, заметно превосходящий по мощности выстрелы, используемые в других образцах снайперских пушек калибра 20 мм, обусловил существенные конструктивные отличия RT-20 от своих «собратьев». Первое это однозарядность (отсутствие магазина) и значительно усложненный узел запирания — правильно подогнать все девять боевых упоров есть довольно сложная задача. Второе, это то, что кроме пассивного трехкамерного дульного тормоза и амортизирующих накладок затыльника приклада, изготовленных из губчатой резины, для RT-20 пришлось создать специальную реактивную систему компенсации отдачи аналогичную применяемой в безоткатных пушках. Примерно в середине длины ствола в нѐм проделан ряд отверстий, через которые часть пороховых газов из ствола отводится в трубу, проходящую над стволом, и по ней газы выводятся назад через сопло, создавая реактивную силу, которая противодействует силе отдачи при выстреле. Такая схема компенсации отдачи в практике серийного изготавливаемого оружия применена впервые.

Для обеспечения относительно приемлемой скорострельности такая схема требует наличия второго человека в расчете винтовки-заряжающего. Открытого прицела винтовка не имеет. Стрельба ведется с использованием оптических или ночных прицелов, смещенных влево от оси ствола из-за проходящей над стволом противооткатной трубы. Винтовка может переноситься одним человеком в специальной упаковке за спиной.

Для стрельбы используются 20-мм снаряды 20×110, созданные в середине двадцатого века для зенитной пушки Hispano Suiza HS 404. Такие боеприпасы выпускаются в варианте с осколочно-фугасными, бронебойными и бронебойно-зажигательными снарядами. Масса самого снаряда — 132 грамма, начальная скорость-порядка 850 м/с. Гильза выстрелов латунная с ударным капсюлем, масса метательного заряда (нитроцеллюлозный порох марки NC-06 составляет 31 г. Осколочно-зажигательные (ОЗ) снаряды укомплектованы стандартным взрывателем с самоликвидатором конструкции «Испано-Сюиза», самоликвидатор обеспечивает подрыв снаряда через 4,5–9,5 с полетного времени. Бронебойные снаряды (французской разработки) обеспечивают пробитие 20–25 мм стальной брони (гомогенной, средней твердости) под углом 60° с дистанции 200 м.

Характеристики боеприпасов 20×110

Применение принципа реактивного торможения поставило перед конструктором и ряд других технических проблем:
