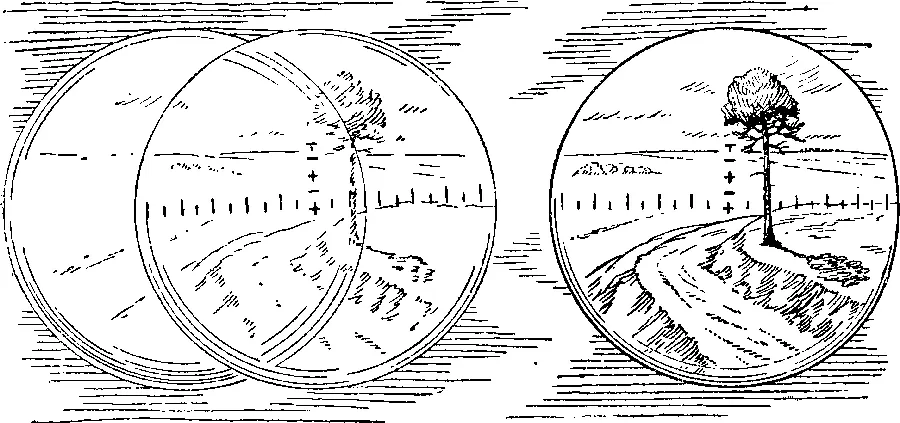

Рис. 189, Зрительные трубы бинокля надо сводить до тех пор, пока в бинокль не будет видно одно четкое изображение

Что же даст вам бинокль, если вы им "вооружите" свои глаза? Бинокль даст возможность заметить противника издалека, он поможет вам вести разведку. В этом его основное достоинство.

Но у бинокля имеются и недостатки. Во–первых, он не закреплен ни на какой опоре, а поэтому длительное наблюдение в бинокль очень утомительно. В этом вы сами можете убедиться, если будете непрерывно наблюдать в бинокль хотя бы в течение получаса – у вас устанут и глаза и руки. Если же вы будете наблюдать с передышками, опуская и вновь поднимая бинокль, то вам придется каждый раз придавать биноклю прежнее направление и заново отыскивать нужный участок местности.

Во–вторых, бинокль дает не очень большое увеличение. Бывают случаи, когда нужно рассмотреть очень далекую цель, и увеличения бинокля для этого не хватает. И, наконец, в–третьих, чтобы наблюдать в бинокль, вы должны высунуться из–за укрытия. Но этим вы обнаруживаете себя, даете противнику возможность заметить вас. Между тем всякая разведка – и в том числе артиллерийская – должна производиться скрытно. Скрытно – это значит: "я противника вижу, а он меня не видит".

Как же вести наблюдение, не высовываясь из–за укрытия? А для этого нужно "видеть" не по прямой, а по ломаной линии. Глаз сам по себе на это не способен: луч зрения – прямая линия. И в этом случае на помощь глазу опять–таки приходит оптический прибор – перископ.

Простейший зеркальный перископ изображен на рис. 190. В нем имеются два параллельных зеркала, расположенных под некоторым углом к горизонту; вследствие этого в нижнем зеркале отражается то, что находится перед верхним. Это позволяет разведчику наблюдать за противником, не высовываясь из–за укрытия.

Но у зеркального перископа есть два крупных недостатка: очень небольшое поле зрения и отсутствие увеличения. Поэтому зеркальные перископы широкого распространения не получили.

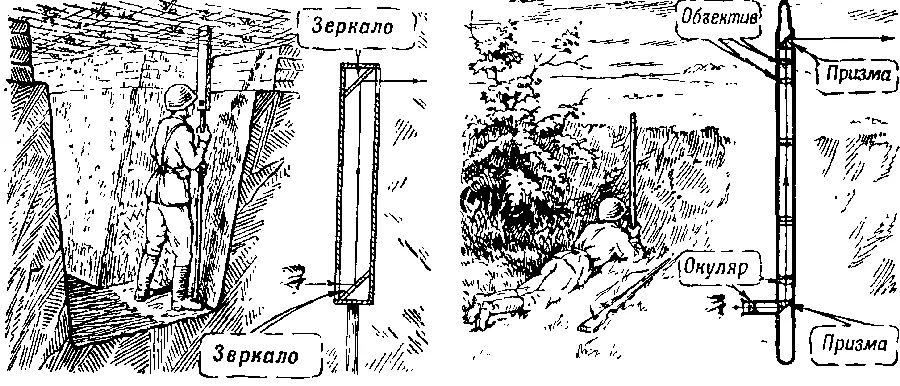

Рис. 190. Зеркальный перископ

Рис. 191. Призменный перископ

В настоящее время применяют оптический (призменный) перископ (рис. 191). Но и он не в состоянии полностью удовлетворить артиллеристов, так как наблюдать через него можно лишь одним глазом.

Вот почему, наряду с биноклями, на артиллерийском наблюдательном пункте вы найдете еще и другой, более совершенный оптический прибор – стереотрубу.

Стереотруба – это комбинация бинокля с перископом. Поэтому она имеет их достоинства и избавлена от их недостатков.

Как и у бинокля, в стереотрубе есть объективы, окуляры и призмы (рис. 192). Лучи света в стереотрубе проходят по ломаной линии, отражаясь в призмах дважды на 90 градусов, что дает возможность наблюдать из–за укрытия (рис. 192 и 193). Объективы стереотрубы находятся в середине зрительных труб (рис. 192), а на концах этих пгруб расположены отражательные призмы. Поле зрения у стереотрубы небольшое: всего 5,5 градуса. Зато увеличение стереотрубы десятикратное, то есть больше, чем у бинокля, которым обычно пользуются на наблюдательном пункте.

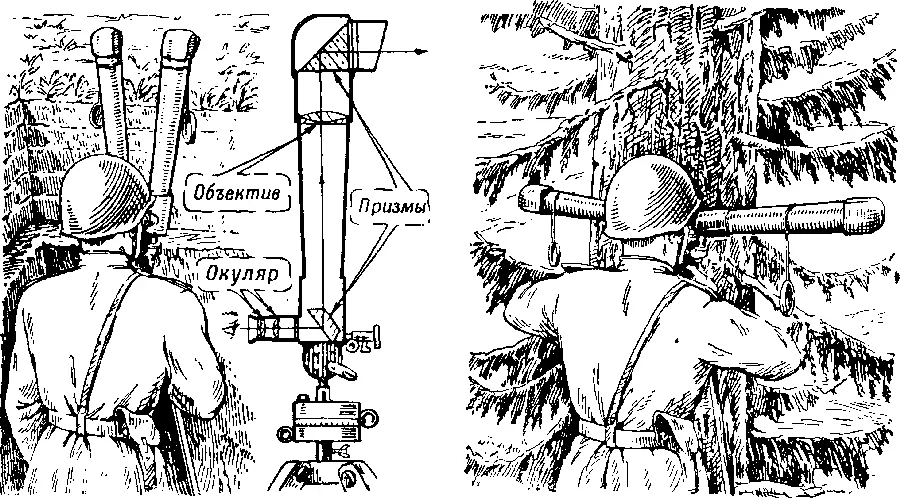

Рис. 192, Наблюдение в стереотрубу из окопа (зрительные трубы сведены)

Рис. 193. Наблюдение в стереотрубу из–за ствола дерева (зрительные трубы разведены)

Таким образом, при помощи стереотрубы можно наблюдать из–за укрытия и лучше, чем при помощи бинокля, различать удаленные предметы.

Несколько меньшее, чем у бинокля, поле зрения стереотрубы нельзя считать большим ее недостатком и вот по какой причине. Стереотруба после наведения ее в цель может быть неподвижно закреплена на треноге. Следовательно, если наблюдение за целью временно будет прервано, а затем потребуется возобновить его, то уже не нужно снова разыскивать цель, то есть "ловить" ее в поле зрения прибора, как это приходится делать при наблюдении в бинокль. Кроме того, стереотрубу можно быстро поворачивать на любой угол вправо и влево и даже при малом поле зрения сразу охватывать наблюдением большой участок местности.

У стереотрубы, по сравнению с другими оптическими приборами, имеется еще одно преимущество: она обладает большей стереоскопичностью. Стереоскопичность оптического прибора выражается в том, что при наблюдении в прибор ощущается глубина пространства, то есть вы ясно различаете, какие предметы расположены дальше от вас и какие ближе к вам: вы видите не плоскую, а рельефную картину.

Вообще говоря, наши глаза устроены так, что мы обычно непосредственно ощущаем глубину пространства и определяем приблизительное расстояние до предметов, не производя никаких вычислений. Такая способность различать удаленность предметов зависит от многих причин и главным образом от того, что наши глаза расположены на некотором расстоянии один от другого (6–7 сантиметров). Вследствие этого на сетчатках правого и левого глаза получаются разные изображения одного и того же предмета, а именно, правый глаз видит несколько больше правую сторону предмета, а левый глаз – левую, в результате чего воспринимается объемность, или рельефность предмета. При рассматривании близкого предмета изображения его на сетчатках глаз отличаются одно от другого гораздо больше, чем при рассматривании далекого предмета. И чем дальше от нас предмет, тем меньше различаются между собой изображения на сетчатках обоих глаз. На этом основании мы и судим, сами того не сознавая, об удаленности предметов.

Но при рассматривании очень удаленных предметов различие между изображениями в правом и левом глазу настолько ничтожно, что учесть его уже нельзя. Поэтому за пределами полутора–двух километров человек обычно очень слабо ощущает глубину, он с трудом различает, что дальше от него и что ближе к нему: местность представляется ему в виде плоской картины.

По–другому получилось бы, если бы расстояние между глазами было не 6–7 сантиметров, как в действительности, а, скажем, 60 – 70 сантиметров: тогда, рассматривая даже сравнительно далекие предметы, мы все же видели бы их каждым глазом иначе, а следовательно, ощущали бы их удаленность и их рельефность.

Такое ощущение получится, если мы будем смотреть в стереотрубу. Объективы или концевые призмы всякого оптического прибора–это как бы глаза человека, пока он смотрит через этот прибор. Расставьте объективы или призмы шире, чем окуляры, и вы этим повысите дальность стереоскопического зрения.
