Сергей Сулига - Японские тяжелые крейсера. Том 2: Участие в боевых действиях, военные модернизации, окончательная судьба

Из-за относительно большой ошибки в определении дистанции (±700 м) радар №22 мсдиф.4М нельзя было использовать для управления стрельбой. Дальнейшие работы с декабря 1943 года по сентябрь 1944-го привели к принятию на вооружение улучшенной модели №22 модиф. 4 S, которая позволяла не только обнаруживать надводные цели, но вести по ним стрельбу. В основном модификация заключалась в установке дополнительных стабилизаторов напряжения, приемного усика большего диаметра (80 см) и, главное, в замене аутодинной цепи (с самовозбуждающимся колебательным контуром) более чувствительной супергетеродинной, которая была готова в августе 1944 года. Ко времени готовности этого радара все корабли 4-й (все типа «Такао»), 5-й («Миоко» и «Хагуро») и 7-й эскадр (по 2 типов «Могами» и «Тоне»), а также «Аоба» и «Могами» уже были в Сингапуре или на Линга Роудз. Поэтому новые приемники на них установили в августе-сентябре личным составом ремонтной службы №101. Радары на «Нати» и «Асигара» модифицировали в Куре, где оба крейсера стояли в сентябре. Радар №22 модиф. 4 S мог обнаружить линкор с 25 км, крейсер - с 12 км, эсминец - с 10 км (ошибка дистанции 100 м и пеленга ±2-5 градусов). Во время испытаний у Линга Роудз крейсер «Тоне» был обнаружен на дистанции 17 км с ошибкой менее 100 м. Поскольку новый радар мог измерять курс и расстояние до цели, сокутекибан (устройство слежения за скоростью и курсом цели) был снят, а радарный пост расширен.

НОСОВАЯ НАДСТРОЙКА «НАТИ » в сентябре 1944 года

А - пост УАО ГК; В - визирный (стал радарный) пост; С - платформа УЗО; D, Е, F, G - ходовой, верхний, средний и нижний мостики; Н - надстройка шельтердека; UD - надстройка верхней палубы.

1 - антенна радиотелефона типа 90; 2 - радар №22; 3 -торпедный визир типа 93; 4 - передающий пост УАО ГК; 5 - установка управления прожекторами типа 96 (кормовая использовалась и как пост наводки, носовая - для поиска воздушных целей); 6 - сигнальный 60-см прожектор; 7 - сигнальная платформа; 8,9 - каюты отдыха сигнальщиков и зенитчиков; 10 - зенитный директор типа 91; 11, 12 - 3,5-м и 1,5-м штурманский дальномеры типа 14; 13 - пост наблюдения за морем; 14 - позиция спаренной 25-мм установки №1; 15 - воздухозаборник КО №1 (котел №2); 16 - передающая радиостанция (за ней радиотелефонный пост); 17 - ветровые щиты; 18 - антенна гониометра типа 93; 19 - пост наведения; 20 - Метокс-антенна для перехвата радаров противника; 21 - позиция сигнального излучателя-приемника.

Для уменьшения верхнего веса на всех крейсерах типа «Миоко» сняли носовую пару прожекторов и кормовые торпедные аппараты типа 92 (они не имели системы быстрой перезарядки); число принимаемых на борт торпед уменьшили с 24 до 16: 8 в аппаратах и 8 резервных.

Рост числа 25-мм автоматов вызвал расширение погребов зенитного боезапаса - из расчета 2500 выстрелов на 25-мм ствол - и увеличение экипажа до 1000 с лишним человек (кроме «Аоба»).

В течение 1944 изменялся и состав бортовых гидросамолетов года. С марта крейсера 4-й и 5-й эскадр, «Кумано», «Судзуя» несли по два 3-местных разведчика типа 0, «Тоне» и «Тикума» - по 3. После июня на два дальних разведчика сменили свои два корректировщика «Нати» и «Асигара». С появлением радаров надобность в бортовых корректировщиках отпала. «Могами» с начала года имел три 3-местных и два 2-местных типа 0, но в октябре перед операцией “Сё-1” их заменили на 8 гидросамолетов типа “Дзуиун”.

После декабря уцелевшие, но уже активно не действующие «Такао», «Миоко», «Аоба» и «Тоне» гидросамолетов не несли, а на «Асигара» и «Хагуро» по два 3- местных разведчика сохранились вплоть до самой их гибели.

Для улучшения связи на носовой части надстройки установили по два излучателя-приемника типа 2. Из жилых помещений убрали все ненужное оборудование, улучшили водонепроницаемость отсеков ниже ватерлинии.

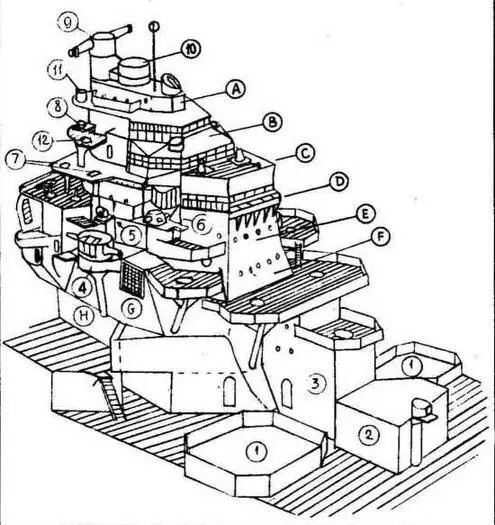

НОСОВАЯ НАДСТРОЙКА «МАЙЯ», апрель 1944 года

А - пост УАО ГК; В - визирный пост, в котором разместили станцию радара №22; С - платформа УЗО; D, Е, F, G - ходовой, верхний, средний и нижний мостики; Н - надстройка шельтердека (палубы зенитных орудий); UD - надстройка верхней палубы.

1 - позиции спаренных установок модели А1 зенитных 12,7-см/40 орудий типа 89 (№1 на правом, №2 на левом борту); 2 - пост подготовки 25-мм боезапаса; 3 - кубрики; 4 - башенка зенитного директора типа 94 и 4,5-м дальномера; 5 - 60-см сигнальный прожектор; 6 - 1,5-м штурманский дальномер; 7 - позиция установки управления проже4кторами типа 96; 8 - позиция антенны радара №22 (надводные цели); 9 - башенка 6-м дальномера типа 14; 10 - башенка директора типа 94; 11 - Метокс-антенна для перехвата работающих радаров; 12 - излучатель- приемник типа 2 (использовался для сигналопроизводства и наблюдения).

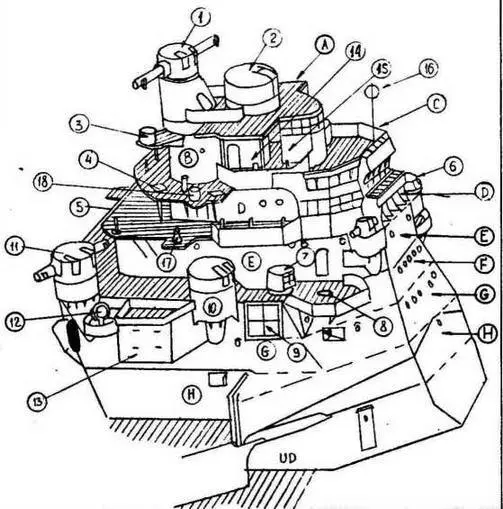

НОСОВАЯ НАДСТРОЙКА «ТАКАО», июнь 1944 года

1 - башенка 6-м дальномера типа 14; 2 - башенка директора типа 94; 3 - позиция антенны радара №22; 4 - пост управления прожекторами типа 94; 5 - сигнальная платформа; 6 - 1,5-м дальномер; 7 - пост наблюдения за морем (как и посты наблюдения за воздухом оснащен 12-см биноклем); 8 - позиция спаренной 25-мм установки №1; 9 - воздухозаборник КО №1 (котел №2); 10, 11 - зенитные директор типа 91 и 4,5-м дальномер; 12 - 60-см сигнальный прожектор; 13 - каюта отдыха; 14 - передающая радиорубка; 15 - визирный пост; 16 - антенна гониометра; 17 - излучатель-приемник типа 2; 18 - Метокс-антенна для перехвата работающих радаров

После поражения у Марианских островов японский флот, потерявший почти всю палубную авиацию, испытывавший нехватку топлива практически во всех базах, кроме Сингапура, и уже не располагавший достаточными силами для противолодочной обороны, старался в море не выходить. Он сосредоточился во Внутреннем море и на Линга Роудз, ожидая последней возможности вступить в генеральное сражение. Полностью перехватившие инициативу американцы продолжали захватывать остров за островом, архипелаг за архипелагом, неотвратимо приближаясь к Филиппинам, островам Полинезии и Малайзии, откуда Япония все еще черпала необходимые для ведения войны природные ресурсы - нефть, каучук, медь, олово, никель. Нередко американские авианосцы тревожили своими налетами и острова в непосредственной близости от японской метрополии.

Буквально сразу после битвы у Марианских островов, 24 июня, авианосная группа контр-адмирала Кларка нанесла удар по островам Иводзима и Паган. 9 июля прекратилось организованное сопротивление японских войск на Сайпане, в одной из пещер которой 6 июля покончил жизнь пистолетным выстрелом вице-адмирал Тюити Нагумо.
