М. Барятинский - «Крусейдер» и другие (британские крейсерские танки Mk I — Мк VI)

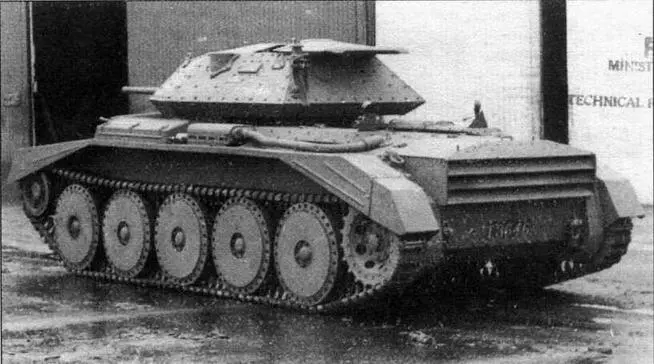

Первый прототип «Ковенантера» 21 мая 1940 года доставили на полигон Экспериментального центра механизации (Mechanization Experimental Establishment) в Фарнборо. На предварительных испытаниях еще с не отрегулированным двигателем машина развила максимальную скорость 60 км/ч. Оказалось, что на танке массой 16 т и подвеска работала вполне удовлетворительно. После пробега в 1000 миль (около 1600 км) специалисты Центра пришли к выводу, что каких-либо слабых мест в конструкции сварного корпуса нет. В октябре первый прототип отправили на завод фирмы Thompson and Taylor at Brooklands, где на него установили экспериментальную трансмиссию Merritt-Brown. Предполагалось оснащать ею серийные танки более позднего выпуска, но этим планам не суждено было сбыться. Второй прототип прибыл в Фарнборо в сентябре того же года, и отчеты показывают, что система охлаждения на нем работала хуже, чем на первой машине.

Что касается конструкции «Ковенантера», то ее характеризовала весьма плотная компоновка, порой за гранью здравого смысла. Так, в моторно-трансмиссионном отделении не хватило места для воздушных фильтров, и их разместили на крыше МТО, закрыв легкими броневыми (а возможно, и не броневыми) кожухами. Не поместились в МТО и радиаторы системы охлаждения, которые установили в носовой части корпуса слева от механика-водителя, а охлаждающая жидкость поступала к двигателю и обратно по трубопроводам, проложенным по днищу машины. При этом вентилятор, обдувавший оба радиатора, приводился во вращение от мотора поворота башни. Корпус и башня не отличались совершенством форм и имели подчас необъяснимую конфигурацию. Например, борта башни были скошены под острым углом, а лобовой лист располагался почти вертикально. Особенностью конструкции танка стало двухслойное бронирование лобовых и кормовых листов корпуса, а также лобового, кормового и бортовых листов башни. Строго говоря, броневыми являлись только наружные листы, внутренние же выполнялись из простой высококачественной стали и не всегда были тоньше наружных. Скажем, наружный лобовой лист башни имел толщину 20 мм, а внутренний — 19 мм, для бортов это соотношение составляло 10 и 9,5 мм, для кормы — 12 и 12,5 мм. Эти толщины для верхнего лобового листа корпуса были одинаковыми — по 14 мм. Башня не имела командирской башенки. Для посадки экипажа служил широкий люк в кормовой части башни, закрывавшийся складывающейся назад крышкой. В литой маске, отличавшейся по конструкции у машин ранних и поздних выпусков, устанавливались 2-фунтовая пушка и спаренный с ней 7,92-мм пулемет BESA. Слева от пушки в маске находилась амбразура телескопического прицела, а справа от маски ставился 2-дюймовый дымовой гранатомет. Кроме того, все машины могли оснащаться зенитной установкой Lakeman для 7,7-мм легкого пехотного пулемета Bren. В походном положении как сама установка, так и пулемет перевозились в ящике, крепившемся на правом борту башни. На крыше башни размещались два перископических прибора наблюдения Mk IV: один — командира танка, другой — заряжающего. В распоряжении наводчика имелся прибор наблюдения в лобовом листе башни, слева от маски пушки. Помимо этого, в каждом борту башни были предусмотрены приборы наблюдения со стеклоблоками триплекс, закрывавшиеся броневыми заслонками. У танков ранних выпусков на корме башни крепился бак для питьевой воды, впоследствии перенесенный внутрь танка. Для фиксации радиоантенн служили две точки на крыше башни, но на практике использовалась из них только одна.

Танки «Ковенантер» раннего выпуска. Машины отличаются друг от друга формой литой маски (у танка посередине она более позднего образца) и бронеколпаков над окнами воздухопритока к радиаторам. Все танки оснащены зенитными установками Lakeman

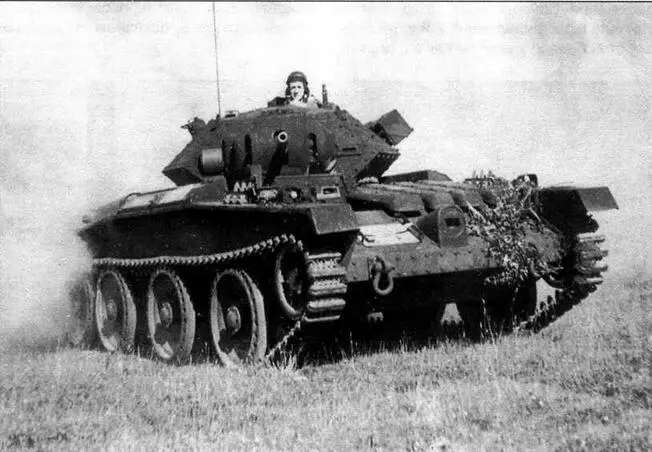

Танк «Ковенантер» в клубах выхлопного дыма идет в учебную атаку. Характерной формы выступ на верхнем лобовом листе корпуса — кожух фары. На этом танке отсутствуют защитные диски на опорных катках

Механик-водитель располагался в передней правой части корпуса в бронированной рубке, закрытой двухстворчатой складывающейся крышкой. В лобовом листе рубки имелся прибор наблюдения, смонтированный в небольшой откидной бронедверце. Справа от него находился лючок для стрельбы из револьвера (на прототипе — установка пулемета BESA), также закрывавшийся броневой крышкой. Смотровые приборы размещались в обоих бортах рубки механика-водителя, обеспечивая ему, правда, очень узкие сектора обзора в этих направлениях. Слева от рубки механика-водителя шли окна воздухопритока к радиаторам, закрытые сверху литыми бронеколпаками.

На танке устанавливался 12-цилиндровый горизонтально-оппозитный карбюраторный двигатель Meadows DAV мощностью 300 л.с. при 2400 об/мин. Рабочий объем — 16 204 см 3, диаметр цилиндра — 115 мм, ход поршня — 130 мм. Двигатель позволял танку развивать максимальную скорость по шоссе до 50 км/ч.

Прототип крейсерского танка Mk VI «Крусейдер». Обращает на себя внимание установка пулемета Besa в рубке механика-водителя, отсутствовавшая на серийных машинах

На этом снимке прототипа «Крусейдера» видно еще одно отличие от серийных машин — установка глушителя в средней части надгусеничных полок

Трансмиссия состояла из двухдискового главного фрикциона Borg and Beck, четырехскоростной коробки передач Meadows, планетарного механизма поворота Wilson и бортовых передач. В МТО располагались три топливных бака: два — по обеим сторонам от двигателя и один — под ним. Однако запас топлива был чрезвычайно мал и обеспечивал запас хода всего 161 км.

Ходовая часть, применительно к одному борту, состояла из четырех обрезиненных опорных катков большого диаметра (32 дюйма — 812,8 мм), ведущего колеса со съемными зубчатыми венцами по 20 зубьев каждый и направляющего колеса. Характерной особенностью ходовой части было наличие крупных вентиляционных отверстий в резиновых бандажах опорных катков. Подвеска — индивидуальная, на пружинных цилиндрических рессорах. Гусеничные цепи цевочного зацепления имели ширину 273 мм. На некоторых машинах к наружной части опорных катков крепились стальные диски.

За время серийного производства из заводских цехов фирм-изготовителей вышел 1771 танк четырех модификаций. Значительное количество машин базовой версии Covenanter I в условиях ремонтных мастерских оборудовали дополнительными масляными радиаторами. Эти машины получили обозначение Covenanter II. В отличие от них модель Covenanter III представляла собой новую конструкцию. Изменений, правда, она имела немного: масляные радиаторы разместили по сторонам двигателя, установили усовершенствованные рычаги управления главным фрикционом и измененные колпаки над окнами воздухопритока к радиаторам, сместили ближе к корме глушители. Что касается модификации Covenanter IV, то она объединяла в себе изменения 2-й и 3-й версий этой боевой машины. Как и в случае с более ранними вариантами крейсерских танков, на базе «Ковенантера» выпускались танки огневой поддержки — CS, вооруженные 76-мм гаубицей.
