М. Никольский - Основной боевой танк М60

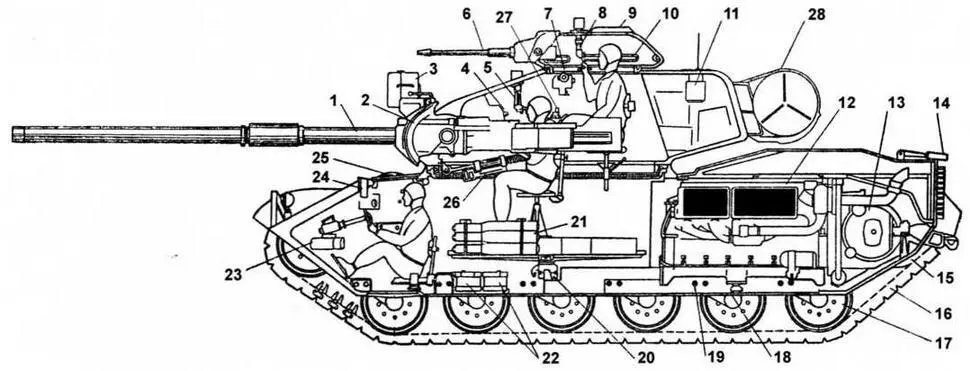

Компоновка танка М60А1:

1 — 105-мм пушка М68; 2 — спаренный с пушкой 7,62-мм пулемет; 3 — ксеноновый прожектор с видимым или инфракрасным освещением; 4 — окуляр телескопического прицела; 5 — комбинированный перископический прицел наводчика; 6 — 12,7-мм зенитный (командирский) пулемет; 7 — дальномер; 8 — комбинированный перископический прицел командира; 9 — люк башенки; 10 — смотровая призма; 11 — вентилятор башни; 12 — двигатель дизеля; 13 — гидромеханическая трансмиссия «Кросс-Драйв»; 14 — кронштейн крепления пушки по-походному; 15 — ведущее колесо; 16 — гусеница с резино-металлическим шарниром; 17 — обрезиненный опорный каток; 18 — клапан для слива; 19 — торс ион; 20 — вращающееся контактное устройство; 21 — боеукладка на 11 выстрелов; 22 — аккумуляторные батареи; 23 — обогреватель экипажа; 24 — перископ водителя; 25 — крышка люка водителя; 26 — силовой цилиндр наведения пушки по вертикали; 27 — баллистический вычислитель; 28 — укладка трубы-лаза ОПВТ по-походному; 29 — боеукпадка на 13 выстрелов; 30 — левая боеукпадка на 15 выстрелов; 31 — коробки с патронами к пулеметам калибров 7,62 мм и 12,7 мм; 32 — правая боеукпадка на 11 выстрелов; 33 — ящик для инструмента; 34 — правый воздухофильтр; 35 — люк заряжающего с перископическим прибором наблюдения; 36 — обрезиненный поддерживающий каток; 37 — башенная боеукпадка на 12 выстрелов

Очередной этап модернизационной программы начался в 1974 году. Усовершенствованию подверглись силовая установка танка и электрооборудование. Целью модернизации по программе RISE (Reliability Improved Selected Eqipment) являлось увеличение надежности систем и агрегатов. Новый вариант дизеля — AVDS-1790-2D — имел, кроме того, больший ресурс. После замены 300-амперного электростартера на 650-амперный дизель получил обозначение AVDS-1790-2C. В вариант М60А1 (RISE) переделывались машины модели М60А1 (AOS).

Переоборудование танков по последнему, третьему, этапу долгосрочной модернизационной программы началось в 1977 году. На этом этапе предусматривалось оснащение машин пассивными приборами ночного видения на электронно-оптических усилителях изображения. Такие приборы — М36Е1 — устанавливались на командирской башенке и у механика-водителя вместо среднего перископа. Прибор ночного видения М36Е1 представляет собой модификацию прибора М36, в котором активный ИК-модуль ночного видения заменен на пассивный электронно-оптический. Активный и пассивный модули взаимозаменямы, поэтому сохранялась возможность использования тепловизионного канала, для чего на танке был сохранен ксеноновый прожектор. Помимо этого, машина оснащалась усовершенствованными устройствами преодоления водных преград по дну. В состав оборудования для подводного вождения входила воздухопитающая труба-лаз, устанавливаемая над люком заряжающего, направление движения под водой выдерживалось с помощью гирополукомпаса. Эти машины получили обозначение М60А1 (RISE/PASSIVE).

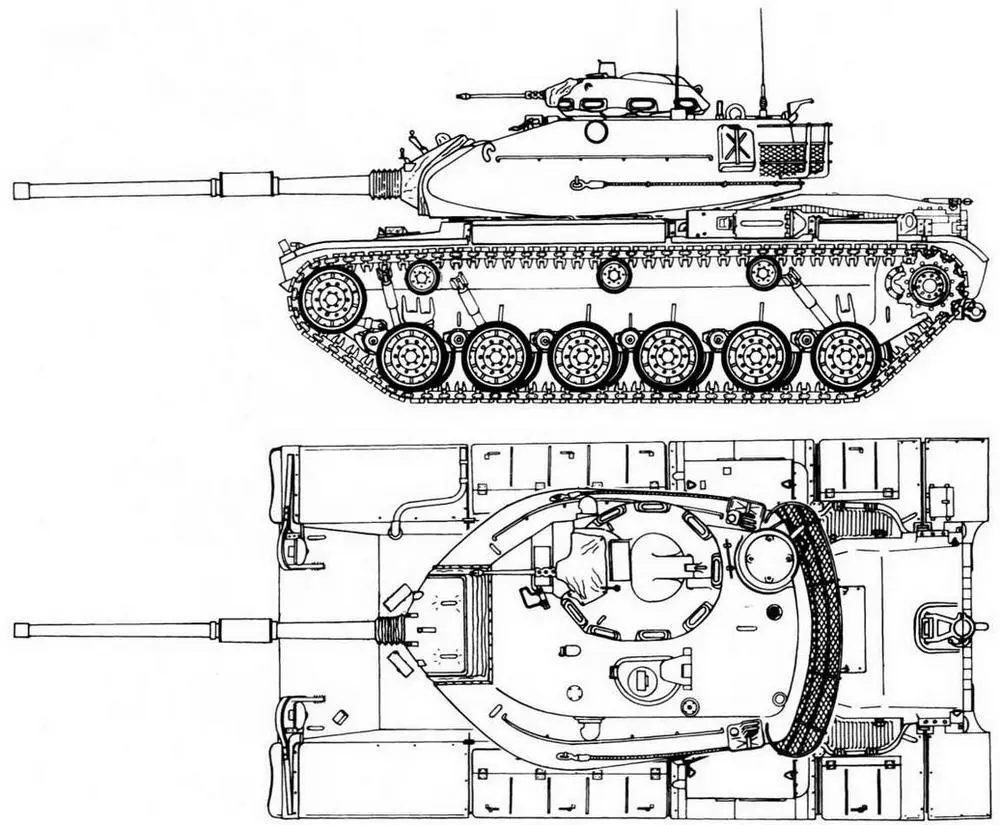

М60А1

Вид спереди

Вид сзади

Один из прототипов танка М60А2, оснащенный башней типа D. 20-мм автоматическая пушка установлена на левом борту башни

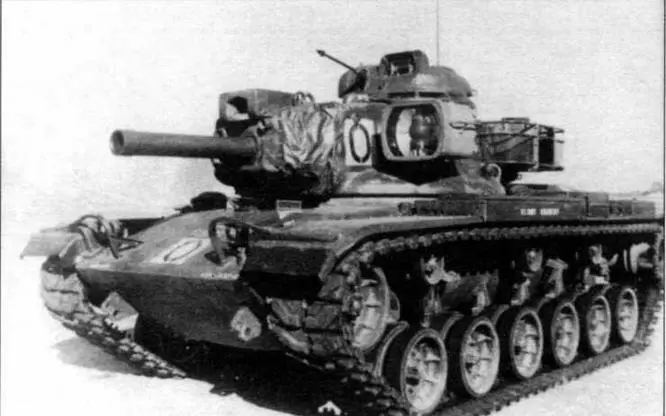

Прототип М60А1Е2. Машина оснащена поздним образцом 152-мм орудия/пусковой установки, не имеющим эжектора

Модификация М60А2 была принесена в жертву всемогущим в 1960-е годы ракетчикам. Машина, точнее ее башня, проектировалась для установки системы управляемого противотанкового оружия «Шиллела». Изначально ракета разрабатывалась для установки на легкий аэротранспортабельный танк М551 «Шеридан». «Шиллела» выстреливалась из пушки калибра 152-мм подобно обычному снаряду. Потенциально великолепные характеристики ракеты (высокая точность поражения целей на дальностях в 2 — 2,5 раза превосходящих дистанции эффективной стрельбы традиционными боеприпасами) заставили военных выступить с инициативой установки 152-мм орудия/пусковой установки ХМ81Е13 (после доработок пушка получила индекс М162) на основной американский линейный танк М60.

Для отработки башни со 152-мм пушкой в рамках программы танка ХМ66 было изготовлено четыре различных ее варианта (от «А» .до «D»). Башни «А» и «В» проектировались с чистого листа, имели относительно низкий силуэт и лучшую баллистическую форму; в кормовой части обеих башен размещалась 20-мм автоматическая пушка. Башня «В» представляла собой достаточно традиционную конструкцию, а 20-мм пушка монтировалась в командирской башенке. В свою очередь, вариант «D» был не чем иным как приспособленной под 152-мм орудие башней от М60А1. Наиболее перспективным из-за меньшей массы представители армии сочли вариант «В».

Два прототипа ракетного танка М60А1Е2 передали на испытания зимой 1965/66 года. Недостатки как самой ПТУР MGM-51A «Шиллела», так и новой башни выявились уже в самом начале испытаний. Больше всего проблем породил вышибной заряд ракеты. Он оказался чрезмерно чувствительным к влажности, при неосторожном с ним обращении не исключалась детонация, ну и, как водится, у боеприпасов со сгораемой гильзой последняя нередко сгорала не полностью. В принципе, недостатки заряда являлись всего лишь «болезнью роста», для их преодоления требовалось только время. Более серьезной проблемой стала неадекватность легкой башни тяжелому орудию: при выстреле обычным снарядом более сильная, чем при пуске ракеты, отдача сбивала наводку орудия — пришлось спешно разрабатывать новую трехступенчатую систему компенсации отката ствола после выстрела и усиливать узлы крепления к башне приборов управления огнем.

Стремление принять на вооружение эффективное противотанковое средство оказалось велико: несмотря на сырую конструкцию и незавершенную программу испытаний, армия США выделила в 1966 году средства на закупку 243 «ракетных» башен для установки на шасси уже построенных танков М60А1 и зарезервировала заказ на 1967 год, предусматривающий изготовление с нуля 300 танков с ПТУР «Шиллела» под обозначением М60А2. Скоро сказка сказывается, да не скоро дело делается — в докладе, представленном министром обороны США Конгрессу в 1970 году, отмечалось: «Усилия армии по усовершенствованию танка М60А1 путем интеграции в его конструкцию системы управляемого оружия «Шиллела» не увенчались успехом: 300 танков М60А1Е2, предусмотренных к закупке бюджетом на 1967 финансовый год в существующей конфигурации, не могут быть приняты на вооружение. Представители армии не уверены в возможности преодоления проблем, связанных со стабилизацией башни при выстреле в достаточно сжатые сроки, обеспечить должную надежность в обозримом будущем вряд ли удастся».
