По мере модернизации большинства артиллерийских орудий старых марок и создания новых образцов, уже оборудованных рессорами, а в ряде случаев — и пневматическими шинами, встал вопрос об ускоренном переходе с конной тяги на механическую. Не случайно в постановлении Политбюро ЦК ВКП(б) от 15 июля 1929 года «О состоянии обороны страны» говорилось не только о модернизации артиллерии, но и о переводе ее на механическую тягу. Целенаправленная же работа по созданию новых типов отечественных артиллерийских тягачей стала возможна после принятия 22 марта 1934 года постановления Совета Труда и Обороны СНК СССР «О системе артиллерийского вооружения РККА на вторую пятилетку». В ходе выполнения данного решения и были построены все машины, о которых пойдет речь ниже.
Часть 2
Приложение к журналу «МОДЕЛИСТ-КОНСТРУКТОР»

Артиллерийские тягачи Красной Армии (часть 2) - читать онлайн бесплатно полную версию (весь текст целиком)

Артиллерийские тягачи Красной Армии (часть 2) - читать книгу онлайн бесплатно, автор Е. Прочко
Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

К сожалению, увеличившееся тяговое усилие на крюке, как и раньше, не могло быть реализовано по сцеплению с грунтом, несмотря на несколько возросшую массу тягача. Из-за недостаточно надежной работы ряда узлов трансмиссии и ходовой части Я-12 (в основном из-за перегрузки) на М-12 (такое обозначение получила мытищинская версия тягача с дизелем; после усовершенствования — М-12А) массу буксируемого прицепа пришлось ограничить 6-ю тоннами. Значительно был увеличен клиренс, явно недостаточный на Я-12. Емкость топливных баков повысили в сумме на 50 л. Применили "фирменный" сотовый радиатор системы охлаждения, аналогичный СУ-76М. Опорные катки и ленивцы имели уже штампованные диски — более легкие и прочные (также от СУ-76М). Венцы ведущих звездочек делались холодной штамповкой (с нагартовкой) из более износостойкой стали. Пришлось доработать и раму — повысить ее прочность. Кабина получила обшивку из кровельного железа и стала более практичной и удобной. Значительно (на 305 мм) была расширена платформа и увеличена высота бортов, что позволило улучшить условия размещения расчета и повысить объем перевозимого боекомплекта и артиллерийского снаряжения. В результате этих доработок собственная масса М-12А возросла незначительно — менее, чем на 200 кг.

В 1946 году изготовили первые образцы тягачей М-12А[* В войсках новое название не прижилось — тягач продолжали называть Я-12.], и с того же года начался выпуск малыми партиями по мере поступления силовых агрегатов GMC (после войны поставки из США по ленд- лизу стали сворачиваться). Производство продолжалось (с перерывами) по 1948 год. В Советской Армии М-12А буксировали те же артсистемы, что и Я-12, дополненные орудиями нового поколения: 152-мм гаубицы Д-1,152-мм пушки- гаубицы Д-20, 122-мм гаубицы Д-30, 122-мм пушки Д-74, 57-мм зенитные пушки С-60, 100-мм зенитные пушки КС-19, 160-мм и 240-мм минометы М-160 и М-240. Тягач М-12А хранился в музее НИИ-21 вплоть до ликвидации последнего.

Попов НА главный конструктор завода N9 40 в 1943 1946 годах Ленивец и - фото 43

Попов Н.А. — главный конструктор завода N9 40 в 1943— 1946 годах

Ленивец и механизм натяжения гусеницы 1 резиновый бандаж 2 ленивец 3 - фото 44

Ленивец и механизм натяжения гусеницы:

1 — резиновый бандаж: 2 — ленивец: 3 — скоба для рычага натяжного приспособления: 4 — кронштейн ленивца: 5 — контргайка: 6 — гайка: 7 — стопорное кольцо; 8 — кривошип ленивца: 9 — кольцо ступицы: 10 — сальник: 11 — подшипник: 12 — корончатая гайка: 13 — пробка смазочного отверстия: 14 — крышка ступицы; 15 — ступица; 16 — обод; 17 — распорная втулка

Тактико-технические характеристики артиллерийского тягача Я-12 (М-12А)

Масса в снаряженном состоянии без груза, кг 6550(6740)

Грузоподъемность платформы, кг 2000(2000)

Масса буксируемого прицепа, кг 8000(6000)

Мест в кабине 3(3)

Мест в кузове для сидения 8(8)

Габариты, мм:

длина 4890(4873)

ширина (по крыльям) 2440(2450)

высота по кабине без нагрузки 2215(2290)

База опорных катков, мм 2710(2710)

Колея (по серединам гусениц), мм 2100(2130)

Ширина гусениц, мм 300(300)

Дорожный просвет (под нагрузкой), мм 305(350)

Среднее удельное давление на грунт, кгс/см 2:

с грузом на платформе 0,526(0,538)

без груза 0,403(0,414)

Максимальная мощность двигателя по SAE, л.с 112(112)

при частоте вращения, мин 12000(2000)

Максимальная расчетная скорость

с нагрузкой без прицепа по шоссе, км/ч 37,5(34)

Максимальная достигнутая скорость, км/ч 37,1(35)

Запас хода с нагрузкой без прицепа, м:

по шоссе 350(415)

по грунту 250(295)

Запас хода с нагрузкой и с прицепом, м:

по шоссе 290(345)

по грунту 230(270)

Максимальная сила тяги на крюке (расчетная), кгс 5350(5900)

Я-13

Тягачи Я12 со 122мм пушками А19 на буксире Москва 1 мая 1945 года Быстрое - фото 45

Тягачи Я-12 со 122-мм пушками А-19 на буксире. Москва, 1 мая 1945 года

Быстрое израсходование первой партии силовых агрегатов GMC и неопределенность с их дальнейшими поставками заставили ярославцев подстраховаться и снова вернуться к идее использования на своем тягаче какого- нибудь отечественного двигателя. Осенью 1943 года таким реальным силовым агрегатом мог быть только бензиновый 6-цилиндровый двигатель ЗИС-5 мощностью 73 л.с. при 2300 об/мин вместе с двухдисковой муфтой сцепления (по танковой терминологии — ГФ) и 4-ступенчатой КП с силовым диапазоном 6,59. Он уже в достаточных количествах производился Миасским автомоторным заводом, а с января 1944 года там начался выпуск улучшенной модификации ЗИС-5М с повышенной степенью сжатия (5,3) мощностью 76 — 77 л.с. (до 80 л.с.), с измененной регулировкой карбюратора МКЗ-6В и максимальным крутящим моментом на маховике 28,7 кгс/м (ранее — 28 — 28,5).

В конце 1943 года ситуация с нехваткой двигателей GMC заставила ЯАЗ параллельно освоить выпуск бензиновых тягачей Я-13. Из-за значительного снижения мощности двигателя и его меньшей экономичности машина неизбежно и довольно существенно теряла свои тяговые и тактические показатели — уменьшились максимальная скорость, масса буксируемого прицепа, запас хода. Для сохранения приемлемых тяговых усилий на крюке передаточное число ГП было увеличено до 1,666. При этом максимальная тяга оставалась на уровне 5400 кгс (с двигателем ЗИС-5М — 5635 кгс), но в эксплуатации она нередко снижалась из-за нестабильной мощности бензинового двигателя. Правда, учитывая уменьшение снаряженной массы Я-13 до 5700 кг, такого тягового усилия оказалось достаточно. Максимальная расчетная скорость движения не превышала 20,2 км/ч (с двигателем ЗИС-5М —21,9 км/ч).

Массу буксируемого прицепа пришлось ограничить 5 т, но в тяжелых ситуациях и в благоприятных условиях Я-13 мог транспортировать все прежние артсистемы, в том числе и 152-мм орудия. А проходимость Я-13 даже улучшилась — среднее удельное давление на грунт (с тем же грузом 2000 кг) уменьшилось до 0,473 кгс/см 2, клиренс увеличился до 310 мм (на Я-12 он был недостаточен), преодоление профильных препятствий, по крайней мере, не ухудшилось. Из-за снижения центра тяжести машина стала устойчивее — допустимый боковой крен возрос до 26°. Но средние скорости движения с грузом и прицепом, естественно, значительно упали: по дорогам с твердым покрытием — до 13 км/ч, по грунту — до 9 км/ч. Запас хода уменьшился соответственно до 210 и 185 км.

Замена двигателя потребовала внесения изменений и в конструкцию Я-13. Например, для соединения силового агрегата с ГП был использован штатный карданный вал ЗИС-5 с двумя закрытыми шарнирами "Спайсер". Для предотвращения самовыключения передач КП снабжалась механизмом их блокировки (как на Т-70М и СУ-76М) с приводом от управления ГФ.

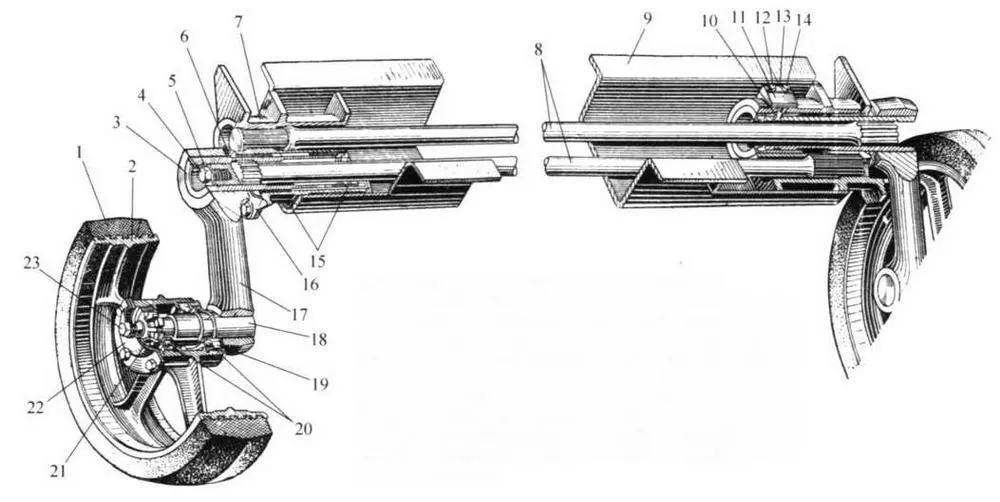

Опорный каток и торсионная подвеска 1 резиновый бандаж 2 опорный каток - фото 46

Опорный каток и торсионная подвеска:
