Арсенал-Коллекция 2014 № 10 (28)

Внизу по бокам средней части фюзеляжа расположены объемистые гондолы шасси, вмещающие не только основные стойки шасси, но и различное оборудование. В передних частях гондол расположены воздухозаборники системы кондиционирования воздуха и обогрева, в задних частях - вспомогательные газотурбинные силовые установки (ВСУ) «ЭрРисерч» GTU-85-2. Последние обеспечивают подачу сжатого воздуха для запуска основных ТВД и наддува кабины. При стоянке на земле и неработающих основных двигателях ВСУ обеспечивают вентиляцию кабины, привод гидравлической и электрической систем. В верхней части фюзеляжа, в местах стыка с центропланом, в специальных нишах, находятся восемь 20-местных автоматически надувных спасательных лодок, ещё две такие же лодки находятся за кабиной экипажа.

Шасси состоит из четырех основных и одной носовой (управляемой) стоек - каждая с двумя колесами. Колеса основных стоек, снабженные гидравлическими тормозами, имеют размер 20.00x20, носовой - 15.00x16. Под хвостовой частью фюзеляжа имеются дополнительные колеса размером 10.00x3, предназначенные для предотвращения касания ВПП фюзеляжем. Колея шасси - 6,12 м, база - 17,95 м.

Силовая установка - турбовинтовые двигатели «Пратт энд Уитни» Т34. Этот ТВД является одновальным, с 13-ступенчатым компрессором (степень сжатия 6,7) и трехступенчатой турбиной. Передача мощности на винт осуществляется посредством двухступенчатого планетарного редуктора с передаточным числом 11:1. Воздушные винты - «Кертисс Турбоэлектрик» CT-735SB108, трехлопастные изменяемого шага, диаметром 5,49 м.

Самолеты С-133А ранних выпусков оборудовались ТВД Т34-Р-3 либо -ЗА мощностью 6500 л.с. Затем стали устанавливать двигатели T34-P-7W или -7WA, оборудованные системой форсирования посредством впрыска воды и развивающие максимальную мощность 7000 л.с. На самолетах С-133В устанавливали ТВД T34-P-9W, максимальная мощность которых благодаря повышению температуры на входе в турбину была доведена до 7500 л.с. Емкость топливных баков - 68467 л.

Размах крыла, м 54,77

Длина фюзеляжа, м 48,0

Высота самолета, м 14,70

Площадь крыла, кв. м 248,40

Масса, кг:

пустого самолета 52634

нормальная взлетная 127917

максимальная взлетная 136080

Скорость, км/ч:

максимальная 572

крейсерская 500

Скороподъемность у земли, м/с 5,08

Практический потолок, м 6125

Дальность полета, км/с грузом, кг 6400/24000 2100/45300

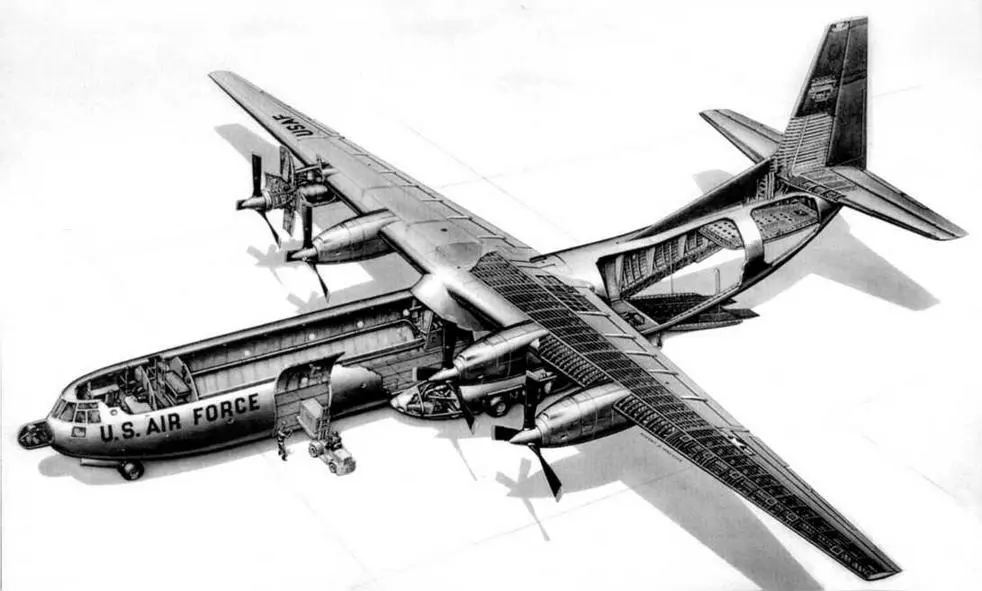

Разрез военно-транспортного самолета С-133А

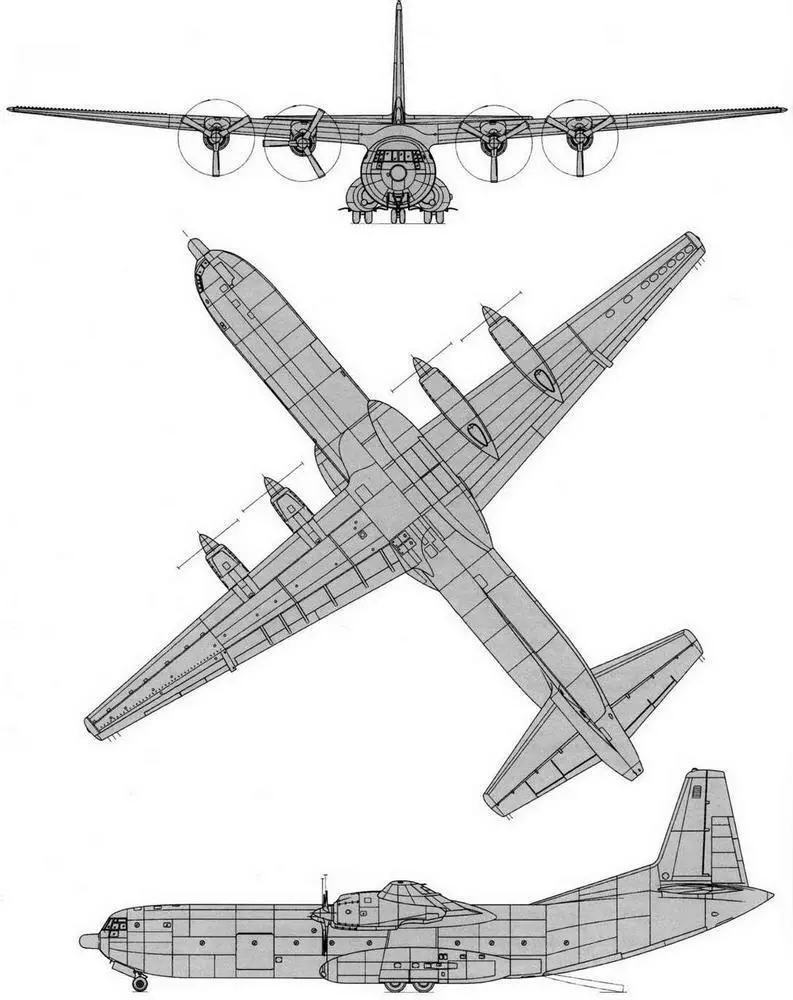

С-133А

Виктор Галыня, Дмитрий Киселёв

Канонерская лодка «Оттер» на Янцзы

Начиная со второй половины XIX века любимым оружием империализма становится «политика канонерок». Данное понятие традиционно трактуется как «применение военных средств в мирные времена к достижению дипломатических или политических целей». Пожалуй, наиболее активно она осуществлялась в Китае, ставшем к началу следующего столетия полуколонией ведущих мировых держав. Основным инструментом давления на правительство Поднебесной империи стал военно-морской флот - в частности, те же канонерские лодки. Среди этих кораблей было несколько, чьи проекты, зачастую очень удачные, разрабатывались специально для действия в китайских территориальных водах. Об одном таком судне - германской речной канонерской лодке «Оттер» - и пойдет речь в данной статье.

С уходом в 1890 году с поста рейхсканцлера князя Отто фон Бисмарка политика германского государства, до этого имевшая европейский вектор развития, меняется. Империя Гогенцоллернов становится одной из крупнейших мировых держав, нуждавшейся в колониях, мировых рынках сбыта продукции, торговом и военном флоте. Главенствующими становятся лозунги «И для себя мы требуем место под солнцем», а также «Торговля следует за флагом». Не удивительно, что одним из направлений «нового курса» становится Китай с его неисчислимыми богатствами.

14 ноября 1897 г. германская эскадра под командованием контр-адмирала О. фон Дидерикса вошла в бухту Цзяочжоу (Кяочао) на побережье китайской провинции Шаньдун и, высадив десант, захватила под формальным предлогом небольшое селение Циндао. В следующем году Германия арендовала у Поднебесной империи сроком на 99 лет бухту Цзяочжоу со значительной окрестной территорией и с прилегающими островами. Кроме этого, была получена концессия на право постройки железной дороги от порта Циндао до города Цзинань, а также право использования и эксплуатации недр в пределах 10-километровой полосы отчуждения этой дороги. С этого момента начинается бурный приток немецкого капитала на китайскую землю, а Циндао в очень скором времени становится оплотом Германской Империи и основной базой ее военно-морского флота на Дальнем Востоке.

Однако до начала Первой мировой войны наиболее привлекательной для немецкого капитала областью на территории Китая все же являлся район Янцзы и ее главных притоков. Так, в сентябре 1905 г. крупнейшая местная немецкоязычная газета «Остазиатишен Ллойд» сообщала: «Для Германии самые благоприятные перспективы существуют, несомненно, в районе Ханькоу. Более трех четвертей экспорта отсюда (за исключением чая) сосредоточено в немецких руках».

Судоходство по рекам регулировалось «Правилами внутреннего пароходного плавания», установленными китайским правительством 28 июня 1898 г., первый пункт которых гласил: «Внутренние воды Китая сим открываются для всех пароходов, туземных и иностранных, которые специально зарегистрированы для торговли в договорных портах. Они могут передвигаться в том или ином направлении по своему усмотрению, при соблюдении последующих правил, но они должны ограничивать свою торговлю внутренними водами и не должны выходить в места вне китайской территории». Таким образом, имелись все предпосылки для появления на местных речных фарватерах торговых судов под германским флагом. Это и произошло уже в июне 1900 г.

Восстание ихэтуаней 1899-1900 гг. показало необходимость защиты как политических, так и коммерческих интересов Германии во внутренних областях Поднебесной. 16 октября 1900 г. Берлин и Лондон заключили между собой так называемое «Соглашение Янцзы», четыре пункта которого устанавливали modus vivendi в отношениях двух держав. Договор, в числе прочего, включал следующие соглашения: находящиеся на побережье и по берегам рек китайские гавани должны быть открытыми для всех, обе державы не должны использовать осложнения, вызванные восстанием, для расширения подконтрольных территорий. В случае такового поведения со стороны третьих держав, обе стороны предпринимают совместные согласованные шаги; обе договаривающиеся стороны приглашают другие заинтересованные страны присоединиться к договору.
