Для переговоров в пределах башни и погребов прокладывались переговорные трубы диаметром 4-5 см с рупорами и резонаторами, свистками и указателями, в какую трубу говорят. Основные электродвигатели 14-дм./52 клб береговых башенных установок, также как и башенных установок линейных крейсеров типа «Измаил», работали не на постоянном, а на трехфазном переменном токе, для них использовались электромагнитные муфты. Для производства учебной стрельбы на крыше башни устанавливалась 75 или 102-мм пушка на тумбе, причем наводка орудия могла производиться или автоматически совместно с 14-дм. орудиями, или независимо от них. Отопление и вентиляция башни осуществлялось посредством воздухонагнетательной системы. Для обслуживания одной башни требовалось около 65 человек команды. Весовые и стоимостные характеристики башни (в ценах на 1913 г.) представлены в таблице.

(Продолжение следует...)

Максим КОЛОМИЕЦ

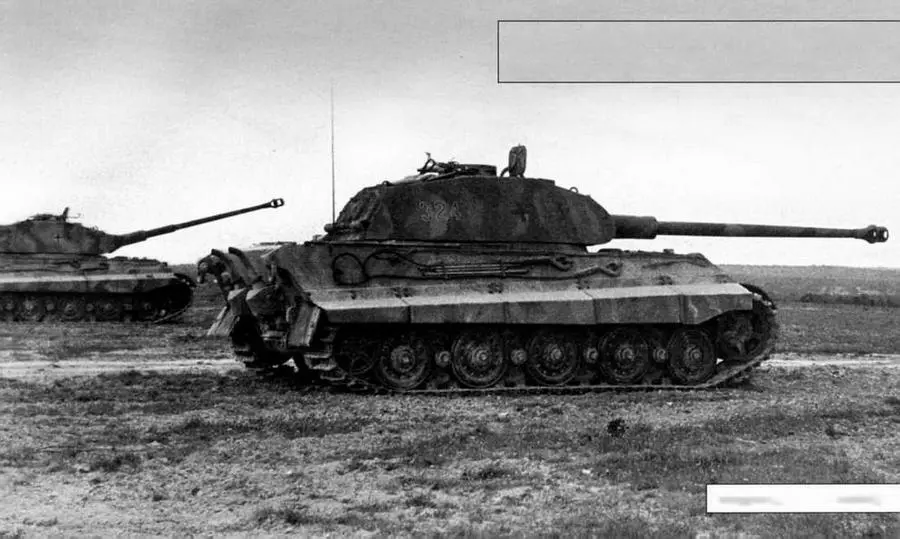

Учения танков «Королевский тигр» из состава 503-го батальона тяжелых танков. Лето 1944 года. Машины имеют так называемую «поршевскую» башню

Первая попытка создать танк с длинноствольной 88-мм пушкой была предпринята компаниями Porsche (руководитель - доктор Фердинанд Порше) и Friedrich Krupp AG еще в конце 1941 года. При этом Porsche занималась разработкой шасси, a Krupp - башней с вооружением. Предполагалось установить в новом танке 88-мм пушку KwK L/71 с длиной ствола в 71 калибр.

Такое орудие начали проектировать осенью 1941 года по инициативе А. Гитлера - он предложил на базе нового 88-мм зенитного орудия Flak 41 создать танковую пушку. Управление вооружений сухопутных войск поручило данную работу фирме Friedrich Krupp AG, с которой в ноябре заключили соответствующий договор.

Доктор Ф. Порше, не особо утруждая себя проектированием другой машины, предложил для установки новой 88-мм длинноствольной пушки свое шасси VK 4501 (Р), более известное как «Тигр Порше». 30 января 1942 года на заседании «танковой комиссии» (состояла из представителей военных и промышленности, занималась вопросами проектирования и производства бронетанковой техники в Германии) прошло обсуждение проекта вооружения «Тигра Порше» длинноствольной 88-мм пушкой. В результате, было принято решение - установить башню с новым орудием начиная со 101-й серийной машины. При этом предполагалось переделать корпус «Тигра Порше» - его лобовые листы должны были устанавливаться под углом к вертикали (например, верхний под углом 60 градусов). Такое решение о производстве танка, который существовал только в виде эскизов было принято во многом благодаря особому отношению А. Гитлера к Ф. Порше - фюрер оказывал последнему серьезное покровительство.

Установка новой пушки и переделка корпуса привела к переделке проекта шасси VK 4501 (Р). В результате, новая машина стала сначала именоваться как VK 4501 (Р2), а с марта 1942 года - VK 4502 (Р). В документах конструкторского бюро Ф. Порше эта машина получила обозначение как Тур 101, а с 23 марта 1942 года - Тур 180.

Работы по новой машине велись довольно медленно - в проект постоянно вносились изменения, требовалось провести испытания различных узлов и агрегатов. Например, в мае 1942 года была увеличена толщина лобового листа корпуса до 80 мм, а сам лист устанавливался под углом 55 градусов. Кроме того, в нем появилась шаровая установка курсового пулемета, закрытая шарообразной бронировкой. При этом последнюю предполагалось отливать - позже такое решение использовали на «пантерах», «ягдпантерах» и «королевских тиграх».

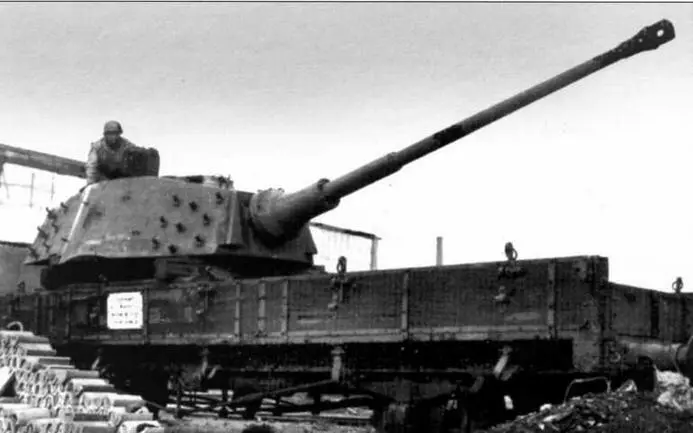

Башня «Королевского тигра», доставленная на сборку на завод фирмы Henschel

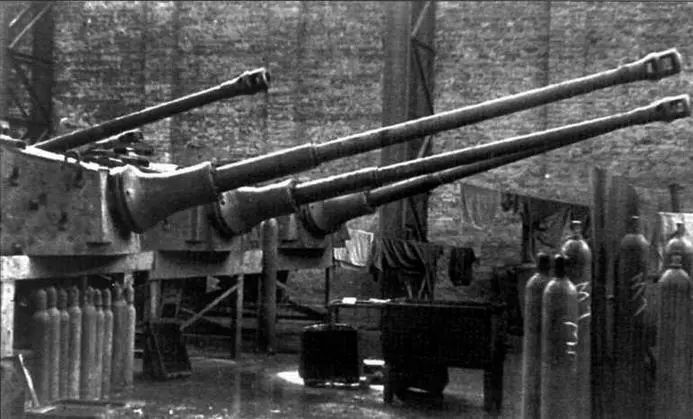

Линия подготовки башен для их установки на танки. Завод фирмы Henschel. Весна 1945 г.

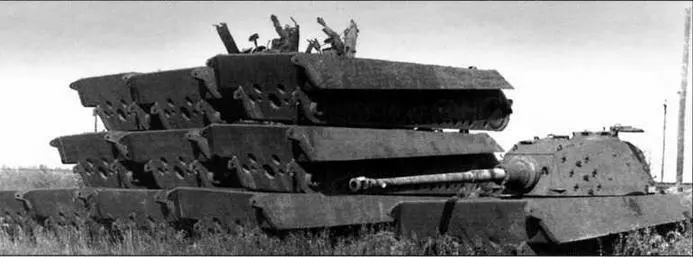

Корпуса и башни танков «Королевский тигр», доставленные на завод фирмы Henschel и захваченные там войсками союзников. Весна 1945 г.

5 октября 1942 года конструкторское бюро Ф. Порше представило в Управление вооружений пять вариантов нового тяжелого танка VK 4502 (Р). Проекты имели заводские обозначения Тур 180А, Тур 180В, Тур 181А, Тур 181В и Тур 180С. Все варианты имели единую ходовую часть «Тигра Порше» и похожие по конструкции корпуса. Между собой Тур 180 и Тур 181 различались расположением боевого отделения (в средней части или в кормовой соответственно) и трансмиссией - на первых планировалась электрическая, на вторых - гидравлическая. Оба варианта к тому времени уже прошли опробование на опытных образцах «Тигра» Порше. Варианты с литерами А, В и С различались типами используемых на них двигателей.

Проектированием 88-мм длинноствольного орудия и башни для его установки занималась фирма Krupp. И если с созданием артсистемы особых проблем не возникало, то с башней не все было гладко. Дело в том, что из-за значительных размеров орудия башня получалась весьма габаритной. Поэтому военные потребовали уменьшить ее лобовую проекцию для снижения вероятности поражения при обстреле. Идя навстречу заказчику, инженеры фирмы Krupp выполнили башню ромбовидной формы (в плане), сделав лобовую часть довольно узкой. При этом лобовой лист башни, имевший полукруглую форму, приходилось выгибать на специальных приспособлениях. Однако с изготовлением лобовых листов возникли проблемы - 7 мая 1942 года фирма Krupp сообщила, что при гибке лобовых бронелистов башен у 8 из 15 заготовок образовались трещины. Фирма предлагала заварить их, и использовать эти детали, но управление вооружений сухопутных войск выступило против. Не помогло даже то, что испытания заваренных бронелистов обстрелом показали благоприятные результаты.

Тем не менее, к осени 1942 года фирма Krupp закончила проект башни с 88-мм пушкой длиной в 71 калибр. Башня изготавливалась из гнутых бронелистов и имела довольно сложную «обтекаемую» форму. В левом борту имелась выштамповка под командирскую башенку. Для посадки экипажа имелось два люка - в командирской башенке и крыше башни. Здесь же устанавливался вентилятор и установка для стрельбы 90-мм минами. В кормовом листе имелся люк для демонтажа пушки, а в левом борту - лючок для выброса стрелянных гильз.

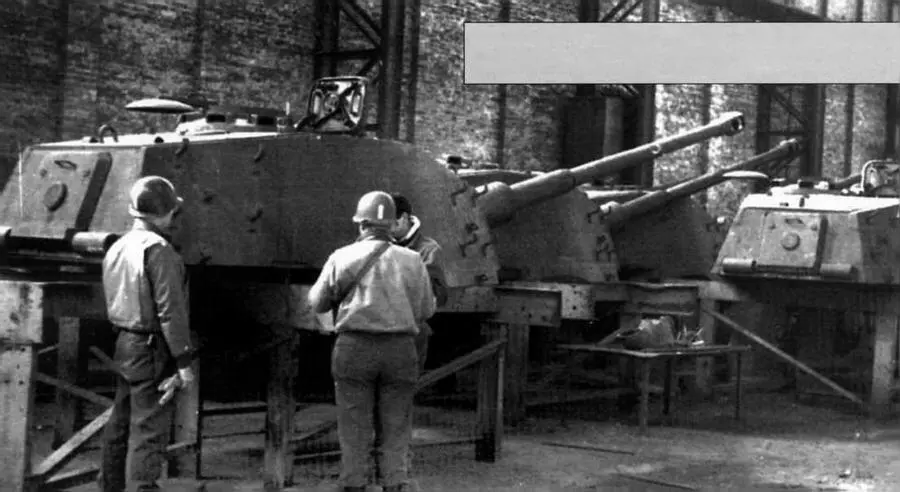

Американские офицеры осматривают башни «королевских тигров», предназначенные для установки на танки. Завод фирмы Henschel, весна 1945 г.
