Боевые машины мира 2014 № 16 Самоходный миномет 2С4 «Тюльпан»

Управление операциями заряжания из механизированной боеукладки производится с выносных пультов наводчика и оператора, а выстрел – с пульта командира. Заряжание миномета возможно с грунта при помощи крана, закрепленного на левом борту машины, ближе к корме. Скорострельность – 0,8-1 выстр./мин. Время перевода из походного в боевое положение – 5 минут, обратно – 10 минут. Углы наведения по вертикали возможны в диапазоне от +50° до +80°, по горизонтали – от +10° до +41°. Угол заряжания – +63°. Прицел – минометный панорамный – МП-46М. Возимый боекомплект размещен в корпусе шасси в двух барабанных механизированных боеукладках, вмещающих 40 обычных фугасных или 20 активно-реактивных мин. Подача мин из боеукладок на направляющие досылателя производится автоматически. Боекомплект пулемета ПКТ состоит из 1500 патронов. Средства связи – радиостанция Р-123 и ТПУ Р-124. Миномет снабжен автоматическими системами ПАЗ и ППО. Экипаж состоит из пяти человек: командир, механик-водитель и три номера расчета. При массе 27,5 т самоходный миномет развивает скорость до 63 км/ч. Запас хода – 500 км.

В 1983 году была принята на вооружение управляемая (корректируемая) мина 1К113 «Смельчак». В состав комплекса «Смельчак» входят выстрел ЗВ84 (2ВФ4) с корректируемой фугасной миной ЗФ5 и лазерный целеуказатель- дальномер 1Д15 или 1Д20. В головной части мины находится блок коррекции, который оборудован аэродинамическими рулями для ориентации оси оптического элемента на цель. Коррекция траектории полета производится за счет включения твердотопливных двигателей, расположенных радиально на корпусе мины. Время коррекции 0,1-0,3 с. Стрельба миной «Смельчак» производится так же, как и обычной миной, необходимо лишь установить время открытия окошка оптической головки самонаведения и установить время включения лазерного целеуказателя. На расстоянии от 200 до 5000 м от цели размещается лазерный целеуказатель, который подсвечивает цель лазерным лучом. Причем подсветка идет не все время полета мины, а лишь когда мина приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции мины составляет от одной до трех секунд, и противник физически не сможет поставить помеху «Смельчаку». Вероятность попадания мины «Смельчак» в круг диаметром 2-3 м равна 80-90 %. В ходе боевых действий в Афганистане «смельчаки» с первого выстрела попадали во входы пещер, занятых душманами.

С заменой буксируемых минометов М-240 на самоходные минометы 2С4 мобильность советских артиллерийских бригад большой мощности существенно возросла – благодаря высокой маневренности и проходимости, автоматизации процесса заряжания и отсутствию необходимости предварительной подготовки огневой позиции. Миномет 2С4 обладает высокой эффективностью при ведении боевых действий в городе или при штурме укрепленных районов противника.

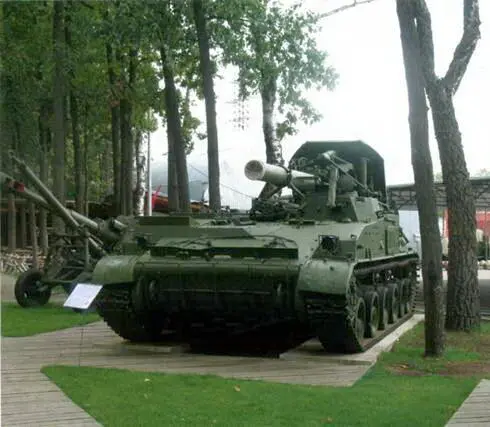

2С4 «Тюльпан» в Музее техники В. Задорожного.

За время производства было изготовлено 588 самоходных минометов «Тюльпан», которые поступили на вооружение отдельных артиллерийских бригад большой мощности. Четыре самоходных миномета «Тюльпан» входили в состав 6-й минометной батареи 1074-го артиллерийского полка 108-й Невельской мотострелковой дивизии Ограниченного контингента советских войск в Афганистане. Они принимали участие во всех крупных операциях. «Тюльпаны» применялись и в ходе второй чеченской кампании, в частности, при взятии Грозного в конце 1999 – начале 2000 годов. В 1983 году 10 «тюльпанов» были поставлены в Ирак. Их нынешняя судьба неизвестна. В 1988-1989 годах восемь самоходных минометов этого типа получила Чехословакия. При распаде Советского Союза неизвестное количество «Тюльпанов» досталось Казахстану. По состоянию на 2013 год Россия имеет 430 самоходных минометов 2С4 «Тюльпан», при этом 410 из них находятся на долговременном хранении.

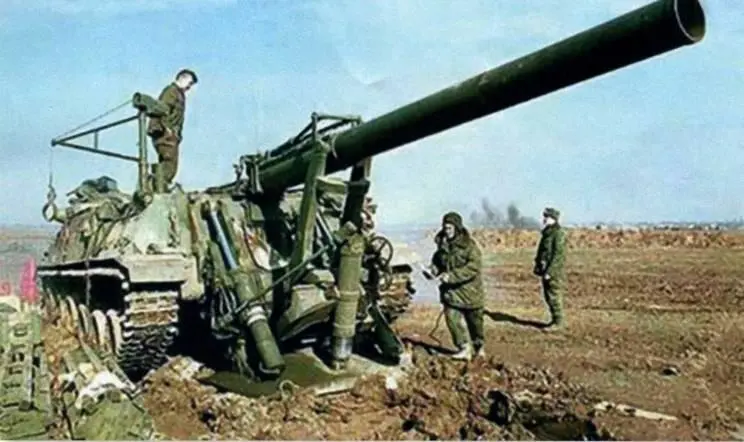

Миномет в положении для заряжания.

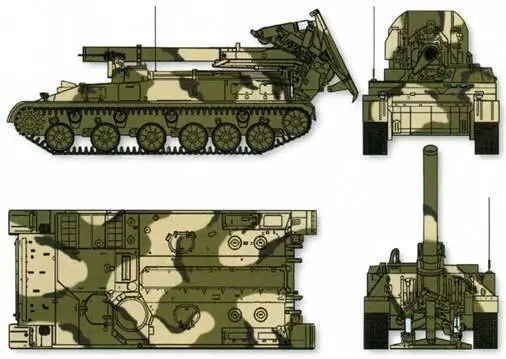

Самоходный миномет 2С4 «Тюльпан».

Сварной цельнометаллический корпус в кормовой части оборудован откидывающейся на грунт опорной плитой-сошником для устойчивости при стрельбе.

¦ 1966 г. – начало разработки

¦ 1969 Г. – сборка первых опытных образцов

¦ 1971 Г. – принятие на вооружение

¦ 1972 г. -начало серийного производства

Cамоходный миномет 2С4 «Тюльпан». Самоходный миномет 2С4 поступал на вооружение отдельных самоходно-минометных дивизионов артиллерийских бригад большой мощности артиллерии резерва Верховного Главнокомандования Сухопутных войск ВС СССР. Стандартный дивизион насчитывал по 3 батареи из четырех самоходных минометов 2С4 (итого 12 минометов в дивизионе). Предполагалось, что 240-мм минометы, входящие в состав подразделений резерва Верховного Главнокомандования, в полномасштабной войне будут применяться как средства усиления групп поддержки пехоты, а также выполнять самостоятельные задачи, для которых необходимо массированное привлечение огневых средств.

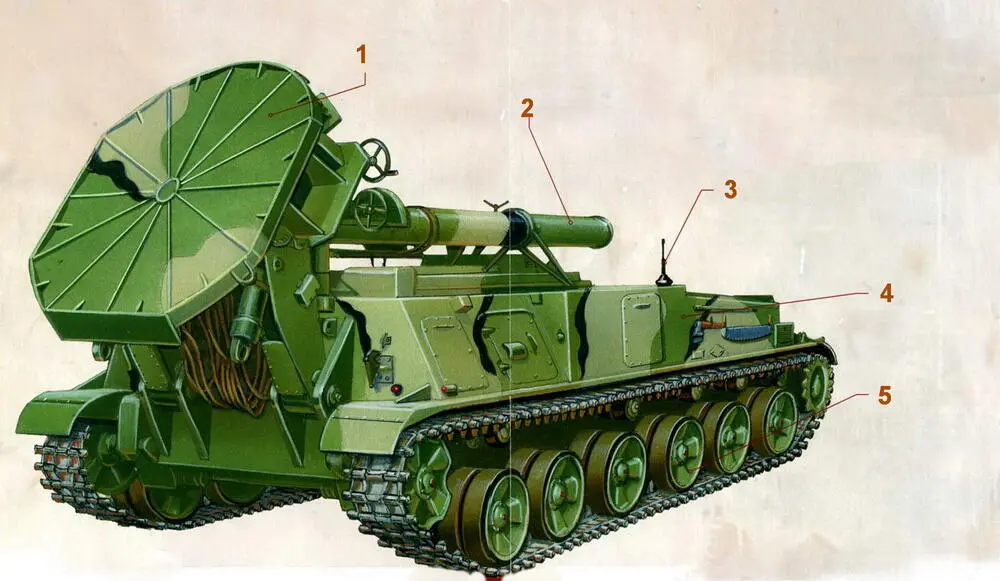

1 Опорная плита. Сварнолитая опорная плита мембранного типа с плоским основанием и чашей для шаровой опоры рамы ствола.

2 Ствол. Ствол служит для придания определенной скорости и направления полету мины. Он представляет собой гладкостенную однослойную трубу, на казенную часть которой навинчен клин.

3 Антенна. Внешняя радиосвязь поддерживается радиостанцией Р- 123М. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 28 км в зависимости от высоты антенны обеих радиостанций.

4 Корпус. Корпус машины сварен из стальных броневых катанных листов и разделен на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое.

5 Ходовая часть. Ходовая часть 2С4 представляет собой модернизированное шасси САУ СУ-1 ООП и состоит из шести пар обрезиненных опорных и четырех пар поддерживающих катков. В задней части машины находятся направляющие колеса, в передней – ведущие. Гусеница состоит из мелких звеньев с резинометаллическими шарнирами цевочного зацепления.

Создание и развитие самоходных минометов шло в тесной связи с моторизацией пехоты: когда пехота пересела на бронетранспортеры, минометы, являющиеся неотъемлемым средством ее огневой поддержки, тоже стали устанавливать на бронированные шасси.
