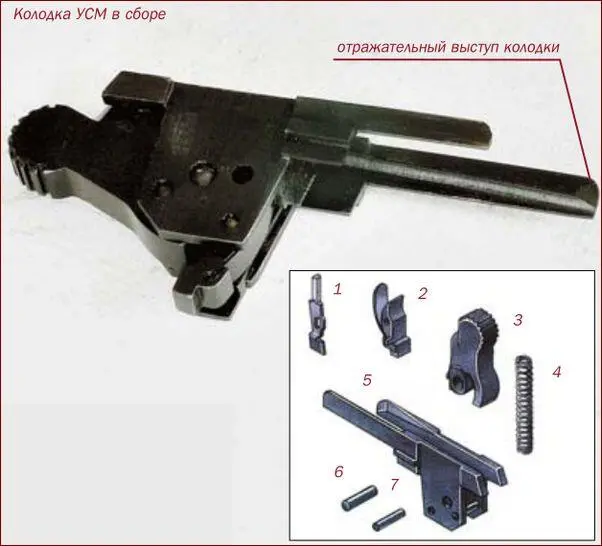

Колодка УСМ в сборе. 1 – разобщитель, 2 – шептало с пружиной, 3 – курок, 4 – боевая пружина, 5 – колодка, 6 – ось курка, 7 – ось шептала
Неполная разборка пистолета
Неполная разборка пистолета производится для чистки, смазки и осмотра пистолета в следующей последовательности:
1. Нажав на кнопку защёлки магазина извлечь магазин из рукоятки пистолета.
2. Снять пистолет с предохранительного взвода, для чего взвести курок, отвести затвор назад и проверить, нет ли патрона в патроннике.
3. Отпустить затвор, плавно спустить курок.
4. Вынуть затворную задержку: для чего концом крышки магазина сдвинуть назад пружину затворной задержки иза выступ отодвинуть её назад таким образом, чтобы она освободила ось затворной задержки (при этом пружину не снимать, а оставить на стойке), затем, нажав на выступающую часть оси затворной задержки, извлечь её из рамки.
5. Снять затвор со стволом, для чего придерживая возвратную пружину сдвинуть затвор по пазам рамки вперёд.
6. Вынуть возвратную пружину вместе с направляющим стержнем и наконечником из затвора.
7. Повернув на 180° направляющую втулку вынуть её затвора вперёд.
8. Повернуть затвор так, чтобы опорные выступы затвора вышли из кольцевых проточек ствола и ствол несколько сместился вперёд; наклонив серьгу вперед, вынуть ствол.
9. Снять колодку ударно-спускового механизма.
Практика эксплуатации пистолета внесла свои коррективы в порядок разборки-сборки пистолета. Так, для исключения деформации возвратной пружины при разборке, перед отделением затворной задержки обычно отделяется направляющая втулка, для чего шомполом утапливается наконечник возвратного механизма (ил. 10), направляющая втулка поворачивается на 180° и снимается со ствола (ил. 7), а придерживаемый рукой возвратный механизм медленно разгружается (ил. 11).
После этого отделение затворной задержки происходит без малейших усилий.
Сборка производится в обратной последовательности.

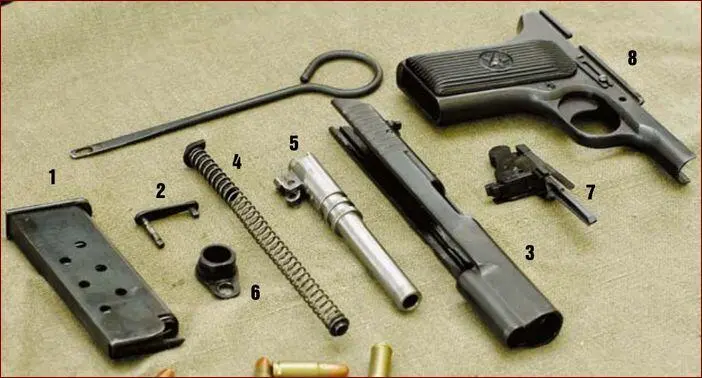

Детали неполной разборки 7,62-мм пистолета обр. 1933 г.:1. Магазин. 2. Затворная задержка. 3. Затвор с прицельными приспособлениями, выбрасывателем и ударником и их пружинами. 4. Возвратный механизм (пружина, направляющий стержень и наконечник). 5. Ствол с серьгой. 6. Направляющая втулка. 7. Колодка ударно-спускового механизма с курком, боевой пружиной, шепталом и его пружиной и разобщителем. 8. Рамка со спуском и спусковой пружиной, защёлкой магазина и щёчками
Подготовка оружия к стрельбе и собственно стрельба
1. Извлечь магазин из рукоятки пистолета.
2. Снарядить магазин патронами (конец пули верхнего патрона должен находиться выше передней стенки магазина).
3. Вставить магазин в рукоятку пистолета.
4. Снять курок с предохранительного взвода, отвести затвор в крайнее заднее положение и отпуего – пистолет готов к производству выстрела.
5. Навести оружие на цель, нажать на спусковой крючок – произойдёт выстрел.
6. Для производства следующего выстрела, необходимо отпустить и вновь нажать на спусковой крючок.
7 .По израсходовании патронов в магазине затвор в крайнем заднем положении встанет на задержку.
Для продолжения стрельбы необходимо:
1. Извлечь пустой магазин.
2. Вставить магазин, снаряжённый патронами.
3. Снять затвор с задержки – пистолет готов к производству выстрела.
Для окончания стрельбы необходимо:
1. Извлечь пустой магазин.
2. Убедиться в отсутствии патрона в патроннике.
3. Снять затвор с задержки;
4. Поставить курок на предохранительный взвод.
5. Вставить магазин.
Для заряжания пистолета девятью патронами надо: вставить магазин, снаряжённый восемью патронами, в рукоятку; дослать патрон в патронник, после чего поставить курок на предохранительный взвод; вынуть магазин, дозарядить его одним патроном и вставить в рукоятку пистолета.
При эксплуатации пистолета ТТ необходимо знать:
– эксплуатацию нового пистолета необходимо начинать с тщательного удаления консервационной смазки, разобрав все разъёмные соединения деталей пистолета и особо удалив её из канала ударника, в противном случае при отрицательных температурах это приведёт к осечкам,
– ресурс пистолета превышает 6000 выстрелов при самом интенсивном режиме стрельбы (96 выстрелов подряд – 12 снаряжённых магазинов, и последующее охлаждение в воде или на воздухе до температуры окружающей среды);
– каналы стволов пистолетов ТТ не хромированы, поэтому следует особое внимание уделять их чистке во избежание коррозии;
– запрещается производить холостые спуски курка без учебного патрона или стреляной гильзы в патроннике во избежание поломки разрезной оси ударника, спуск курка с боевого взвода производить плавно, придерживая.
Помните, что данный материал не подменяет собой «Наставление по стрелковому делу» на 7,62-мм пистолету обр. 1933 г., а лишь даёт некоторые справочные данные, которые могут пригодиться при его эксплуатации. К тому же чтение НСД доставит вам истинное удовольствие, так как там содержится масса крайне полезной информации как, например: «…для изготовки к стрельбе с коня принять устойчивое положение в зависимости от роста, седловки и положения цели…».
