Александр Павлов - Атомные крейсера типа Киров

На атомных крейсерах размещено по 20 ракет "Гранит" в наклонных пусковых установках СМ-233 для трех залпов (8 + 8 + 4), из них четыре ракеты со спецбоеприпасом.

Основное зенитное вооружение крейсеров- многоканальный (12 ракет по шести целям одновременно) ЗРК коллективной обороны "Форт". Это корабельный вариант широко известного сухопутного комплекса С-300, принятый на вооружение в 1983 г. Он предназначен для уничтожения высокоскоростных, маневренных и малоразмерных целей во всём диапазоне высот, от сверхмалых до больших, а также морских целей средних размеров до эсминца включительно. Основа системы управления- вращающаяся фазированная антенная решетка с электронной стабилизацией лучей, которая может осуществлять наведение ЗУР и поиск воздушных целей самостоятельно, минуя БИУС (а может и в составе контура). Система управления также оснащена мультипроцессорной ЭВМ с диагностическим устройством и имитационной программой для тренировки операторов. Ракета аналогов и особых недостатков не имеет, оценивается специалистами высоко, а вот система запуска с револьверными барабанами (ПУ Б-203А), взятая для упрощения целиком у "сухопутчиков", громоздка и тяжела. После схода ракеты барабан проворачивается, выводя на линию старта очередную ракету.

То же самое можно сказать и про антенные посты (матросы обзывают их "титьками" за наличие на округлости характерного "соска"). Для устойчивой работы при сильных размахах качки такой громоздкой конструкции потребовалось специальное подкрепление. В боевых условиях повреждение РЛС лишает комплекс ПВО "глаз", поэтому четыре антенны с фазированной решеткой по бокам надстройки (как на "Адмирале Кузнецове") менее уязвимы, кроме того, они не вращаются, поэтому время реакции комплекса в целом меньше.

ЗРК большой дальности "Форт" многоканальный (способен бороться с несколькими целями одновременно), способ управления радиокомандный, ракета наводится через свою приемо- передающую аппаратуру ("сопровождение через ракету"), ЗУР стартуют вертикально с интервалом в 3 секунды, при помощи газодинамической катапульты, дальность установленного на "Кирове" комплекса 70 км, на остальных крейсерах 93 км (ограничена системой управления), высота поражения от 25 м до 25 км. Длина ракеты 7,5 м, диаметр 0,45 м, стартовая масса 1200 кг. Масса БЧ 130 кг.

Вначале использовался сухопутный вариант ракеты 5В55, с 1990 г. используется улучшенная ЗУР 48Н6. Несмотря на то, что комплекс начал испытания с 1978 г. на БПК "Азов", работы по приёмке ЗРК были перенесены и успешно завершились на атомном крейсере "Киров". На "Петре Великом" установлен модернизированный комплекс "Форт-М" (главный конструктор А.Ежов). Корабли этого типа имеют на борту боезапас 96 ракет в 12 барабанах (ПУ Б-203А). Наличие в составе ордера крейсера с "Фортом" позволяет создавать 100- мильную зону, которая не может контролироваться авиацией противника. Довольно долго охотился Запад за этой ракетой и в конце концов, по сообщениям прессы, приобрел её за бесценок у Белоруссии.

Расположение рядом с "Фортом" ещё и ЗРК малой дальности "Оса-М" можно объяснить не только его сравнительной дешевизной и тем, что "поставили что было", потому что исход и время окончания испытаний первого были неопределенными. Главная причина- надежда йа то, что новую ракету ЗРК "Кинжал", который сильно запаздывал, удастся спроектировать в габаритах "Осы" с использованием той же пусковой установки. В результате на крейсерах "Фрунзе" и "Калинин", хотя и были предусмотрены вертикальные ПУ для "Кинжала", но комплекс на корабли не устанавливался (зарезервировано место) и была оставлена "Оса-М". Этот ЗРК самообороны был принят на вооружение в 1973 г. и полностью действует в диапазоне "Форта". Ракета 9МЗЗ длиной 3,158 м, диаметром 0,21 м имеет стартовый вес 126 кг и вес БЧ 14,25 кг. Дальность поражения- от 1 до 8 км, потолок 5,8 км, минимальная высота 15 м, скорость цели должна быть в 5 раз меньше, чем для "Форта"- 500 м/сек. Запуск производится с двухбалочной ПУ ЗИФ-122, боезапас для двух установок 40 ракет. Управляет стрельбой РЛС сантиметрового диапазона с устройствами помехозащиты. На крейсере "Петр Великий" этого ЗРК нет.

Этот автоматизированный многоканальный зенитный комплекс малой дальности построен по типу и на элементной базе "Форта", принят на вооружение с отставанием на 4 года лишь в 1984 г, когда два крейсера уже вступили в строй, а один достраивался, поэтому будет установлен в полном обьеме только на ТАРКР "Петр Великий" с добавлением РЛС "Подкат" и установкой СУ ЗР-95. Требование заказчика уложиться в габариты ЗУР "Оса" не было выполнено и отпала хорошая идея о возможной замене этих ракет на более совершенные с применением тех же погребов и тех же пусковых установок.

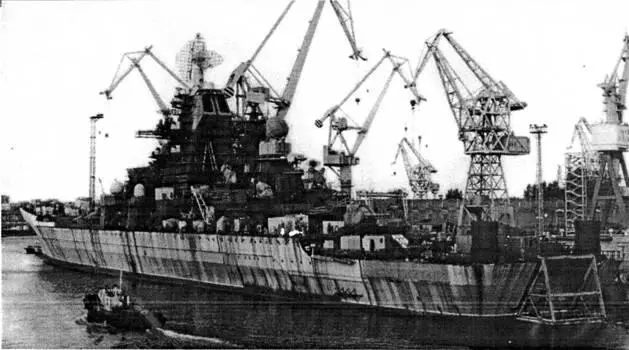

Крейсер".Петр Великий" в процессе достройки у стенки Балтийского завода в Санкт- Петербурге. На рубке ещё установлена ФАР старого образца для управления ЗРК "Форт’’. В 1996 году она заменена на более современный и облегченный вариант.

Фото А.Н. Соколова

ЗУР 9М-330 "Кинжал" имеет стартовый вес 165 кг, длину 3,1 м, диаметр 0,35 м, вес БЧ 15 кг. Дальность поражения- от 1,5 км до 12 км, высота от 10 м до 6000 м. По своим боевым возможностям приближается к ЗРК "Си Сперроу" и "Си Вулф".

История появления этого одноканального (!) зенитного ракетно- артилерийского комплекса на тяжелых атомных крейсерах оригинальна. По крайней мере, в техпроекте 1144.2 этой установки нет. Первоначально планировалась просто модернизация АК- 630. Дело в том, что когда РЛС "Вымпел" отстоит на некотором расстоянии от артуста- новки, теряется точность наведения. Уже на втором крейсере АК-630 "подвинули" к "Вымпелу", но увидев, что на некоторых зарубежных установках РЛС и стволы объединены в одну качающуюся часть, решили поступить аналогичным образом и наши конструкторы, для чего у новой установки с АК-630 унифицировался шаровый погон и другие установочные части. Вспомним, что начав проектировать атомный БПК, пришли к атомному крейсеру- так получилось и здесь. "Прошло" рационализаторское предложение по установке дополнительных пакетов ЗУР и когда размеры (высота 2,25 м, радиус ометания 2,76 м) и масса (13,5 т) превысили предполагаемые более чем в два раза, появилась причина задуматься.
