С. Иванов - Me 163 ракетный истребитель Люфтваффе

Me 163В «Комета» в музее в Даксфорде.

В настоящее время в музеях разных государств хранятся следующие машины:

1. W.Nr. 191095 (номер двигателя 701351), Me 163B-la, 1945 года выпуска. Окончательная сборка проводилась на заводе Клемма в Шварцвальде. Самолет принадлежал II./JG 400 и был захвачен англичанами в Гузуме в мае 1945 года. Доставлен в Фарнборо, получил номер AM 211, а 25 июля 1945 года передан в RAF Maintenance Unit No.6 в Бриз-Нортон. 21 марта 1946 года передан ML) No.47 в Силенде, где его должны были подготовить к отправке в Канаду. Машину отгрузили получателю 28 августа 1946 года. В Канаду «Комета» прибыла на борту парохода «Манчестер Коммерс». В Монреаль груз прибыл 9 сентября. Первоначально «Комета» находилась на базе RCAF с Сен-Жане, а в 1957 году ее передали в Канадский военный музей. В 1976–1978 г.г. машина прошла ремонт, после которого вошла в коллекцию USAF Museum в Райт-Паттерсон, Дейтон, Огайо, где оставалась с мая 1978 по ноябрь 1985 года. Затем машина вернулась в Канаду и с 17 июня 1988 года заменила в экспозиции Национального авиационного музея другую «Комету» (W.Nr. 191916).

2. W.Nr. 191916 (AM 220). Это другая канадская «Комета». Ее судьба похожа на описанную выше, различия только в датах. В Бриз-Нортон машина прибыла 8 августа 1945 года, в Силенд — 17 июня 19446 года. В Канаде с 15 ноября 1964 года в Военном музее. ДО этого побывала на трех базах, в том числе в Калгари. В 1965–1988 в музейных экспозициях. По некоторым данным, серийный номер самолета мог быть другим: 191913 или 191914.

3. W.Nr. 19659 (AM 215). Захвачен англичанами в Гузуме, затем доставлен в Фарнборо. 26 июля 1945 года передан MU No.6 в Бриз-Нортон, откуда 19 мая 1947 года отправлен в College of Aeronautics, Карнфилд. После реставрации в 1975 году передан шотландскому Museum of Flight в Ист-Форчун, где пребывает до настоящего времени. Самолет полностью укомплектован, лишь сняты две пушки МК 108.

4. W.Nr. 191614. Находится в коллекции музея в Косфорде. Вероятно эта «Комета» захвачена одновременно с W.Nr 191461 (AM 207). Маршрут самолета обычный: Гузум, Фарнборо. Бриз-Нортон (21 июля 1945 года). Далее машину передали в Rocket Propulsion Establishment в Уэсткотте, а в 1980 году в музей в Косфорде.

5. AM 214. Захвачен, как и большинство английских «Комет» в Гузуме. Далее Фарнборо, Бриз-Нортон (26 июля 1945 года). 18 сентября 1946 года прибыл в RAF College в Крануэлле. До начала 1961 года стоял на аэродроме Крануэлл-Норт, затем передан в Imperial War Museum в Саут-Ламбете, Лондон. Там ему «сменили» серийный номер на 191060. В 1976 году переведен на аэродром Даксфорд, филиал IWM. Не следует путать этот экземпляр с VF241. В то время когда АМ214 находился в Крануэлле, VF 241 летал в Фарнборо.

6. W.Nr. 191904 (AM 219). Гузум, Фарнборо, Бриз-Нортон (8 августа 1945 года). Примерно с марта 1946 года в экспозиции музея в Колерне, где оставался до 1975 года, то есть до закрытия музея. Затем попал на базу Сент-Атан. 5 мая 1988 года подарен Германии, где передан в Luftwaffenmuseum в Ольденбурге. В 1995 году переведен на аэродром Берлин-Гатов, где находится сейчас.

7. W.Nr 191316 (АМ210). Гузум, Фарнборо, Бриз-Нортон (21 июля 1945 года), Силенд (17 июня 1946 года). В 1949 году передан MU № 3 в Стенмор-Парк, где оставался до конца 1955 года. Затем начинается путаница. Самолет с номером 191316 через Хелтон попал в коллекцию Science Museum, в то время как машина AM 210 была подарена Deutsches Museum. Скорее всего «самозванкой» является «Комета», переданная в Deutsches Museum. Как следует из документов, номер AM 210 был присвоен в 1945 году Me 163B W.Nr. 191316. Этот самолет в настоящее время находится в Science Museum в Кенсингтоне, Лондон.

8. Werk Nummer неизвестен. Эта машина собрана из частей по меньшей мере двух «Комет». Номер АМ210 присвоен машине ошибочно. Известны номера фюзеляжа (60) и крыльев (1203, 1203.70 или 120370). История обычна: Бриз-Нортон (21 марта 1946 года), Силенд (17 июня 196 года), Стенмор-Парк (1949–1955), Mu No.15 в Рафтоне, наконец база RAF Station в Уэст-Рейнхеме, откуда 28 ноября 1964 года самолет передан Германии. 3 декабря 1964 года машина на борту транспортного самолета Noratlas (GA+250) из Lufttransportgeschwader 61 (база в Нойбиберге) перевезен из Биггин-Хилла в Манхинг. Тут на заводе Мессершмитта самолет прошел первую стадию консервационных работ, в которых участвовали техники, собиравшие Me 163 в годы войны. Самолет был разукомплектован (не хватало двигателя и оборудования кабины). Двигатель удалось достать в Великобритании благодаря помощи Эрика Брауна, который в это время был морским атташе в Бонне. Оборудование кабины удалось восстановить благодаря дару Рудольфа Опица. Самолет получил бортовые обозначения 7./JG 400 и 28 июня 1965 года передан Deutsches Museum. В экспозиции музея с 2 июля 1965 года. Среди приглашенных на презентацию нового экспоната был Вилли Мессершмитт, который так охарактеризовал Липпиша: «Он отважился пойти дальше, чем другие, ища новые формы и работая над ними».

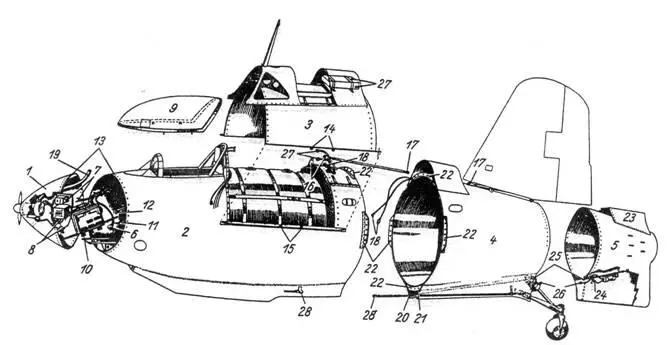

Технологическое членение фюзеляжа Me 163:

1. Носовой обтекатель. 2. Передняя часть фюзеляжа. 3. Верхняя часть фюзеляжа. 4. Задняя часть фюзеляжа. 5. Кожух сопла. 6. Сетевой кабель. 7. Питание устройства. 8. Подключение регулятора генератора. 9. Обтекатель кабины. 10. Консоль управления FT. 11. Воздуховод сжатого воздуха. 12 Гидравлический контур. 13. Кольцо винтового соединения. 14. Соединение верхней части. 15. Гнезда крепящих зацепов. 16. Переднее гнездо крепления домкрата. 17. Заднее гнездо крепления толкача. 18. Подключение электростанцией. 19. воздуховод. 20. Соединение гидравлической системы. 21. Соединение пневматической системы. 22. Уголки под болты. 23. Подставка под руль направления. 24. Гидравлическая система. 25. Деталь пневматической системы. 26. Муфта гидравлической системы. 27. Управление расходом T-Stoff. 28. Гидравлика хвостового колеса.

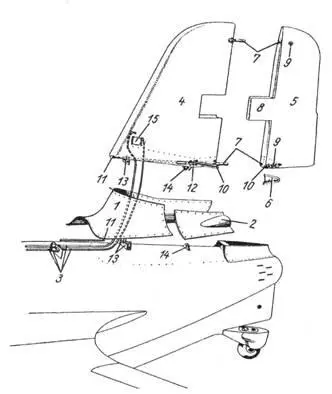

Схема хвостового оперения.

1. Передний зализ. 2. Задний зализ. 3. Провода устройства FuG 16ZE. 4. Киль. 5. Руль направления. 6. Зализ качалки руля направления. 7. Подвеска руля направления. 8. Противовес на руле направления. 9. Позиционный огонь. 10. Тяга качалки руля направления. 11. Тяга системы управления. 12. Муфта тяги. 13. Передний узел крепления киля. 14.Задний узел крепления киля. 15. Обшивка.

9. W.Nr. 191301 (FE500,T-2-500) в National & Space Museum, Paul E. Garber Facility, Силвер-Хилл, Мэриленд. Судьба этого самолета подробно описана в предыдущем разделе.

10. W.Nr 191907 (АМ222). Гузум, Фарнборо, Бриз-Нортон (8 августа 1945 года), Рафтон (30 апреля 1946 года). Затем морем отправлен в Австралию. В 1975–1981 годах в RAAF Museum на базе RAAF в Пойнт-Куке. Затем ремонт в Aerospace Technologies of Australia в Мельбурне, откуда машину передали в Australian War Memorial в Канберре.
