27 октября. 16:00 …… — Ракета выпущена (неудачный запуск)

27 октября. 18:55 …… — Ракета выпущена, упала на пашню в Ванстеаде. Раз­рушений нет, но один человек погиб, а другой тяжело ранен

27 октября. 23: 15 …… Позиция 176 — Ракета выпущена, упала на Вест-Хэм. 14 человек серьезно ранены, шесть зданий уничтожено

27 октября. 23:40 …… Позиция 164 — Ракета выпущена, упала на пустырь под Льюисхэмом. Незначительные разрушения. Один человек получил тяжелые ранения

Германские ракеты и реактивные снаряды класса «земля — воздух» отличались такими передовыми конструктивными особенностями как отделяемые ракеты-носители и разнообразные системы наведения, которые в послевоенный период активно использовали в собственных разработках западные и советские конструкторы ракет.

Несмотря на эти преимущества, было бы преувеличением говорить, что осуществление программ сопровождалось избытком внимания к конструкциям самих ракет или его недостатком к преодолению таких традиционных технологических проблем как радары и системы контроля запуска.

Hs 117 была предложена еще в 1941 году доктором Вагнером. Однако его проект был отклонен, так как ракету посчитали излишним оружием, поскольку в то время были уверены, что война закончится раньше, чем такие ракеты успеют поступить на вооружение. Плачевная ситуация на фронтах, сложившаяся к 1943 году, заставила возродить почти забытую программу и наметить начало серийного выпуска этих ракет на первые месяцы 1945 года.

Первый прототип, готовый к испытаниям в начале 1944 года, своими стреловидными крыльями и крестообразной формой хвоста напоминал миниатюрный самолет. В действие он приводился работавшим на жидком топливе мотором «BMW 109-558», но в последующих экземплярах он был заменен двигателем «Вальтер HWK 109-729» с гиперголовой жидкостью «R-Stoff» и ги пер головым топливом «SV-Stoff» или «R-Stoff». При взлете главному двигателю помогали две отделяемые твердотопливные ракеты-носители «Шмиддинг 109-553», работавшие приблизительно в течение пяти секунд.

Испытательные запуски, при которых на первых 28 опытных образцах ракет были установлены двигатели BMW, начались в мае 1944 года. Все учебные стрельбы выполнялись при помощи системы радионаведения «Страсбург-Кель», а детонация 25-килограммовой боеголовки осуществлялась радиовзрывателем «AEG Фухс». Всего было сделано 59 запусков, из которых 29 оказались успешными — эти ракеты поразили низколетящие цели на расстоянии до 32 километров. При испытаниях на высоколетящих целях было установлено, что оперативный потолок высоты «Шметтерлинга» составляет 10976 метров. Испытания были признаны удовлетворительными, и был отдан приказ начать серийное производство этих ракет, выпуская по 3000 штук в месяц, однако в хаосе последних месяцев войны поточное производство так и не удалось начать.

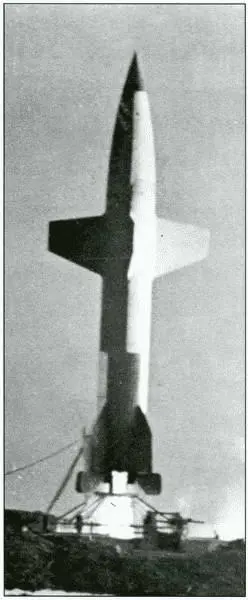

Проектные расчеты ракеты «Вассерфалль» начались в 1941 году и были закончены в ноябре 1942 года. По сути, это была уменьшенная противовоздушная версия ракеты V-2, сохранившая общие очертания своей предшественницы, однако в средней части корпуса она была оборудована дополнительными стабилизаторами, повышавшими ее маневренность. Прототипы, работавшие на жидкотопливных ракетных двигателях, прошли испытания в начале 1943 года, но затем вся программа едва не потерпела полный крах после того, как ее главный конструктор доктор Вальтер Тиль погиб при бомбежке британской авиацией исследовательского центра в Пенемюнде в августе 1943 года.

Как противовоздушный снаряд, ракета «Вассерфалль» постоянно должна была находиться в состоянии готовности к запуску и в течение месяцев оставаться полностью заправленной, поэтому в ней не могла использоваться жидкая кислородно-спиртовая топливная система V-2. Вместо нее применялись «Визоль» (винилизобутиловый эфир) и «SV-Stoff» или «Сальбей» (90% азотной кислоты и 10% серной кислоты). Эта гиперголовая смесь нагнеталась в камеру сгорания находящимся под высоким давлением азотом.

Наведение на цель в ясную погоду осуществлялось по радио с помощью простой системы «неавтоматического командного наведения по линии визирования», но эффективное поражение целей ночью или в плохую погоду представляло собой задачу куда более сложную. Для этих условий разрабатывалась новая система «Рейнланд», в которой использовались радарное устройство для отслеживания цели и простой аналоговый компьютер для наведения ракеты на радарный луч как можно быстрее после ее запуска. Оператор видел на экране радара две светящиеся точки и направлял ракету на цель.

Длина — 6,13 метров

Максимальный диаметр — 0,72 м

Размах крыльев — 1,58 м

Стартовая масса — 3500 кг

Боеголовка — 306 кг

Дальность полета — 26,4 км

Длина: 4,29 м

Размах крыльев: 2 м

Максимальный диаметр: 0,35 м

Стартовая масса: 445 кг

Боеголовка: 25 кг (осколочно-фугасная)

Дальность полета: 32 км

Рулевое управление в фазе запуска выполнялось четырьмя графитовыми рулями направления, установленными в выхлопной трубе ракетного двигателя, а затем эта функция переходила к расположенным на стабилизаторах рулям. Команды направлялись на ракету с помощью усовершенствованной версии канала командной радиосвязи «Страсбург-Кель» под названием «Бургунд».

Проводились исследования обновленной системы наведения, в которой использовался единственный крестовидный луч радара, вращавшийся при обнаружении цели. Как и в системе «Рейнланд», сначала ракета направлялась на луч, а затем она уже сама придерживалась его центра, пользуясь системой отрицательной обратной связи, принимавшей сигналы радара; если ракета уклонялась от курса, сигнал, вместо непрерывного, становился пульсирующим, и ракета автоматически возвращалась на траекторию, проходящую по центру луча. Однако скорость «Вассерфалля», достигавшая числа Маха 2, означала, что точность этой системы должна быть очень высокой, чтобы вывести ракету в зону поражения цели, поэтому было принято решение дополнить ее на конечном участке траектории инфракрасной системой наведения.

Первая версия ракеты была оснащена 100-килограммовой боеголовкой, однако, по причине сомнений в точности снаряда, позже она была заменена значительно более массивной боеголовкой весом в 306 килограмм. Ее предполагалось оборудовать радиолокационным взрывателем наряду с резервной системой командного детонирования.
