С. Иванов - Р-51 Mustang – техническое описание и боевое применение

Система пожаротушения. Самолеты всех модификаций оснащались датчиками открытого огня и системой автоматического пожаротушения.

Топливная система на самолетах с двигателями «Аллисон» состояла из двух баков в крыльях емкостью по 90 галлонов. Баки находились в центроплане между лонжеронами. Левый бак имел дополнительный резервный объем 31 галлон. Ранние самолеты Р-51 не могли брать подвесные баки. На самолетах Р-51А и А-36А такая возможность появилась. Использовались баки объемом 75 и 150 галлонов. Первые использовались во время боевых вылетов, вторые при дальних перелетах вне зоны боевых действий.

На самолетах с двигателем «Мерлин» топливная система состояла из двух 348-л баков, расположенных в центроплане. Начиная с серии Р-51В-7/Р-51С-3 «Мустанги» оснащались дополнительным 85-галлонным баком, установленным внутри фюзеляжа. Выпускались также специальные комплекты, позволявшие устанавливать подобные баки на самолеты силами полевых мастерских. С заполненным дополнительным баком центр тяжести самолета сильно смещался, что затрудняло пилотирование. Поэтому в бак обычно заливали не более 65 галлонов. Как и прежде, самолет мог нести два подвесных бензобака. В кабине пилота находился рычаг сброса подвесных баков, которым можно было воспользоваться в случае отказа электрической системы. Самолет заправлялся топливом октановым числом 100/130. Карбюратор беспоплавковый, с впрыском от бензонасоса. На высотах более 2500 м подключались дополнительные насосы, установленные у баков. В кабине пилота имелась панель, позволявшая переключать подачу топлива и перекачивать его между баками.

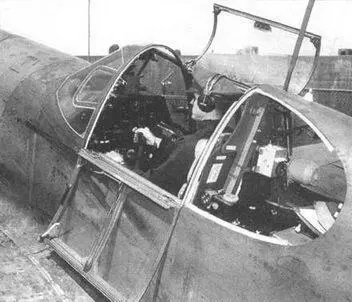

Вид на кабину пилота P-51A-1-NA (43-6055). Виден отсек радиостанции. Обратите внимание на то, что бронеспинка кресла крепится к противокапотажнои дуге. Видны створки фонаря.

Установка радиостанции SCR-274 за креслом пилота. Видна конструкция противокапотажной дуги. Бронеспинка кресла еще не смонтирована.

Задняя часть кабины Р-51B-7-NA. Виден стеллаж для приемопередатчика и аккумулятора. Сразу за креслом виден дополнительный бензобак и его дренажная трубка.

12,7-мм пулеметы под двигателем ХР-51.

Макет крыла с установленными в нем двумя 20-мм пушкмми. На земле видны стреляные гильзы.

Пушки М-2 калибра 20 мм, установленные в крыле Р-51.

Пилотажно-навигационные приборы. Самолеты с двигателем «Аллисон» оснащались: хронометром, акселерометром, альтиметром, курвиметром, гирокомпасом, спидометром, поперечным инклинометром, вариометром и магнитным компасом. Работу двигателя контролировали вакуумный манометр, указатель давления во впускном тракте, тахометр, указатели температуры охлаждающей жидкости и масла. Имелись указатели уровня топлива и масла. Прочие приборы: указатель расхода кислорода в дыхательном приборе, указатель давления в гидравлической системе и амперметр.

Самолеты с двигателем «Мерлин» комплектовались следующими приборами: спидометр, буссолью, гироскопическим указателем курса, хронометром, вариометром, акселерометром, альтиметром. Контроль за двигателем: вакуумный манометр, указатель давления во впускном тракте, указатель температуры охлаждающей жидкости, тахометр, указатель температуры воздуха, подаваемого в карбюратор. Прочие приборы: указатель давления в кислородной системе, указатель давления в гидравлической системе, амперметр.

Электрическое оборудование. На самолетах с двигателем «Аллисон»: 24-вольтное, постоянное напряжение, одножильная проводка. Запитывалась от аккумулятора и генератора. Аккумулятор находился за креслом пилота. Потребители: система зажигания, механизм управления шагом винта, топливные насосы, приборы, радиостанция, ходовые огни, спуск пулеметов, подсветка прицела, система сброса бомб и подвесных баков. На самолетах с двигателем «Мерлин» напряжение в сети 24 В поддерживалось с помощью 28-вольтового 100-амперного генератора. В случае падения напряжения на генераторе ниже 26,5 В, подключался 24-вольтный аккумулятор емкостью 34 Ач. Первоначально аккумулятор находился за креслом пилота, позднее его перенесли в двигательное отделение. Дополнительно самолет оснащался генератором переменного тока (26 В, 400 Гц) для запитывания буссоли. К бортовой сети подключался автомат управления наддувом, автомат управления системой охлаждения, стартер, бензонасосы, спуск пулеметов, замки бомб, подогрев кабины пилота, радио- и осветительная аппаратура. Наружное освещение состояло из позиционных огней и посадочных прожекторов, установленных в передней кромке крыльев.

Кислородная аппаратура на самолетах с двигателем «Аллисон» состояла из двух баллонов D-2, установленных в хвостовой части фюзеляжа, а также регулятора А-9А. На самолетах P-51D стояли два баллона D-2 и два F-2, а также регулятор AN6004 или А-12.

Дополнительное оснащение. Самолет оснащался полным комплектом навигационного оборудования, а также приборами, контролирующими работу двигателя. Кроме того, на приборной доске стоял прицел К-9 или гироскопический прицел К-14. На капоте двигателя имелся аварийный механический прицел. Кнопка спуска пулеметов и сброса — бомб находилась на ручке управления.

Радиостанция. Самолеты с двигателем «Аллисон» оснащались радиостанцией SCR-274 в состав которой входил передатчик и три приемника. Позднее появились радиостанции SCR-522, 515, 535, 695, которые стали стандартом для самолетов с двигателем «Мерлин». Радиостанция помещалась в отсеке за кабиной пилота.

Самолеты поздних серий дополнительно оснащались радиостанцией AN/ARC-3, радиомаяком AN/ARA-8 и транспондером IFF AN/AFX-6.

Патронные ящики и особенности их крепления в крыле Р-51В/С.

12,7-мм пулемет «Кольт-Браунинг М2».

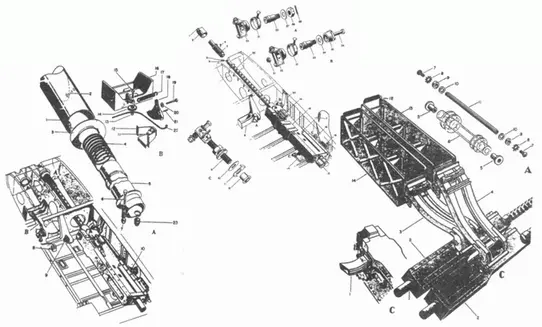

Установка пулеметов в крыле Р-51А. Пулеметы стояли под значительным углом, чтобы облегчить подачу ленты. На левой врезке А изображено подпружиненное заднее крепление пулемета. На правой врезке С показан канал, направляющий стреляные гильзы.
