С. Титушкин - Подводные лодки 613 проекта

– подача пресной воды к водоразборным колонкам под давлением;

– установка газоотводов с выхлопом в воду, направленным в корму (использование отсасывающего эффекта потока забортной воды);

– установка сточных баллонов для подводных гальюнов.

В проекте предусматривалась фреоновая холодильная установка типа К-4 для охлаждения воздуха внутри лодки и уменьшения его влажности. Однако эта установка оказалась малоэффективной и по предложению комиссии Государственной приемки была снята с головных лодок и в дальнейшем на других лодках этого проекта не устанавливалась.

Как упоминалось выше, подъемники перископов были гидравлическими. При этом вначале предусматривался только подъем перископов при помощи гидравлики, а их опускание происходило под воздействием собственной массы. В дальнейшем гидравлические подъемники переделали таким образом, что и опускание перископов производилось принудительно.

Отличительной особенностью подводных лодок проекта 613 (а также всех послевоенных подводных лодок) было широкое применение амортизации лодочных механизмов с целью увеличения их живучести при сотрясениях корпуса, вызываемых взрывами глубинных бомб, а также уменьшения передачи за борт через корпус лодки шума механизмов, работающих на подводном ходу, что в значительной степени увеличивало скрытность лодки. На всех отечественных серийных подводных лодках главные дизели и гребные электродвигатели стали устанавливаться на амортизаторах.

Перечисленные выше основные особенности корпуса, энергетической установки, систем и устройств подводной лодки проекта 613 показывают, что этот проект воплотил в себе многие прогрессивные технические решения и последние достижения науки и техники того периода времени в области подводного кораблестроения.

Разработка рабочих чертежей проекта 613 базировалась на новой технологии постройки подводных лодок, предусматриваюшей:

– поточно-секционный метод постройки;

– широкое применение автоматической сварки;

– применение рентгенографического контроля сварных швов;

– унификацию деталей изделий и материалов;

– агрегатность сборки механизмов и устройств;

– устранение (как правило) ручных пригонок при монтаже. В Николаеве на заводе № 444 был изготовлен деревянный натурный макет размещения оборудования на лодке, с помощью которого проверили доступ для обслуживания механизмов, систем, устройств и вооружения подводной лодки, а также удобство размещения рубок, кают и спальных мест для личного состава. Натурный макет был принят специальной комиссией ВМФ с хорошей оценкой.

Необходимо отметить, что запасы на постройку и модернизацию, предусмотренные в проектной нагрузке, были весьма незначительные- всего 16 тонн. Поскольку на лодке применялось почти полностью новое оборудование, не проверенное еще в серийном производстве, а также новая технология постройки, появились сомнения в достаточности предусмотренного в проектной нагрузке запаса на постройку и модернизацию. Чтобы избежать перегрузки, разработали специальную систему премирования конструкторов за экономию массы конструкций по сравнению с проектной нагрузкой. Это мероприятие оказалось весьма эффективным – предусмотренный запас нагрузки оказался к концу постройки использованным не полностью.

Главным конструктором проекта 613 вначале был В.Н. Перегудов, а после его перевода в конце 1946 года в ЦНИИ им. академика А.Н. Крылова главным конструктором стал Я.Е. Евграфов. Позднее, в 1950 году, Я.Е. Евграфова освободили от обязанностей главного конструктора и на эту должность назначили по совместительству главного инженера ЦКБ-18 З.А. Дерибина.

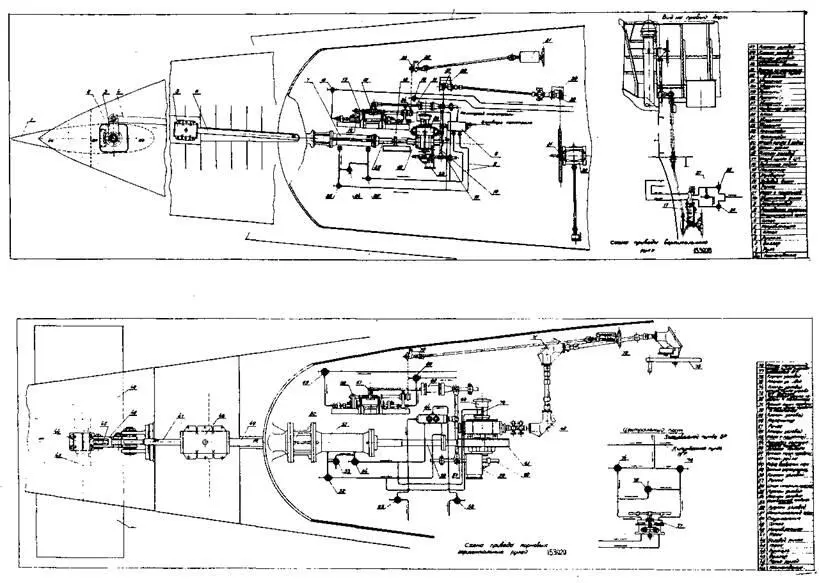

Подводные лодки 613 проекта (Кормовые горизонтальные и вертикальный рули)

В 1948 году заводы № 444 в Николаеве и “Красное Сормово” в Горьком приступили к подготовке производства для постройки большой серии подводных лодок проекта 613. Это обстоятельство потребовало уже в 1948 году организации специальных групп конструкторов ЦКБ-18 для оказания технической помощи этим заводам. На заводе № 444 группа технической помощи возглавлялась главным конструктором проекта Я.Е. Евграфовым. На заводе “Красное Сормово” группой техпомощи руководил заместитель главного конструктора B.C. Дорофеев.

11 апреля 1950 г. на заводе № 444 в г. Николаеве состоялась закладка головной подводной лодки “С-61”, зав. № 376 (при поточно-секционной постройке закладкой лодки считалась установка первой секции на стапеле), а 26 июня того же года было проведено гидравлическое испытание-прочного корпуса. 22 июля 1950 года головная подводная лодка была спущена на воду при технической готовности около 70%.

В процессе достройки произошла крупная авария, когда 6 ноября 1950 года при выходе из дока лодка опрокинулась, и при этом 2, 6 и 7 отсеки были частично затоплены водой. Причиной аварии явилось несоблюдение инструкции по постановке и выводу лодки в док. Оказалось, что перед выводом из дока в топливные цистерны не была принята вода, что и привело к потере остойчивости.

* По решению Правительства, начиная с 1956 года артиллерийское вооружение стало сниматься с подводных лодок.
