В. Мужеников - Линейные крейсера Германии

Котельная установка была такая же, как у "Макензена", и состояла из пяти котельных отделений: двух отделений с восемью двухсторонними нефтяными котлами и трех отделений с 24 односторонними угольными котлами. Благодаря этим изменениям, котлы придвинули как можно ближе один к другому, и вместо двух дымовых труб была предусмотрена только одна. Но в результате этого дымоуловитель переднего котельного отделения проходил наклонно, стал длинным и занял много места. Зато сокращение одной трубы для компоновки корабля оказалось очень полезным.

Линейный крейсер "Эрзац Шарнхорст" имел два комплекта турбин Парсонса с турбинами крейсерского хода, вращавшими внутренние валы. На "Эрзац Йорк" и "Эрзац Гнейзенау" планировали установить гидравлические редукторы Фотингера для главных турбин, вместо прямой передачи вращения на валы, и турбины крейсерского хода, приводящие в движение внешние валы.

Номинальная проектная мощность на валах составляла 90000 л.с, что при частоте вращения гребных валов 295 об/мин. должно было обеспечить кораблю скорость 27,3 узла. Нормальный запас топлива увеличили до 850 т угля и 295 т нефти (полный составлял 4000 т угля и 2000 т нефти). Расчетная дальность плавания равнялась 5500 милям при скорости 14 узлов.

Проект линейного крейсера "Эрзац Йорк" (Наружный вид и вид сверху)

В этом проекте удалось существенно увеличить расстояние от треногой фок-мачты до боевой рубки. Тем самым была значительно понижена опасность того, что она в случае повреждения упадет на боевую рубку. Кроме того, увеличивался сектор обзора из боевой рубки в направлении кормы. Несмотря на сдвиг фок-мачты к корме, она оказалась от дымовой трубы дальше, чем была раньше, так что наблюдательный пункт на марсе теперь меньше подвергался задымлению.

Проектом не была предусмотрена установка успокоительных цистерн Фрамма. Электроэнергию должны были обеспечивать 8 дизель-генераторов общей мощностью 2 320 кВт, напряжением 220 В. Однако динамо-машины, предназначенные для "Эрзац Гнейзенау", установили на подводных лодках – U-151 и U-154. Рули разместили параллельно. Экипаж насчитывал 46 офицеров, 1180 унтер-офицеров, старшин и матросов. Всего 1227 человек.

Планируемая стоимость постройки составляла 75 000 тыс. марок или 37 500 тыс. рублей золотом. "Эрзац Йорк" должна была строить верфь "Вулкан" в Гамбурге (заказ на постройку выдан 10 апреля 1915 г.), "Эрзац Гнейзенау" – верфь "Германия" в Киле (заказ от 10 апреля 1915 г.), "Эрзац Шарнхорст" – верфь "Блом унд Фосс" (заказ на постройку 11 апреля 1915 г.). Фактически на верфи "Вулкан" в Киле в июле 1916 г. заложили только киль "Эрзац Йорка".

Ни один из этих семи линейных крейсеров не был достроен, хотя первоначально надеялись закончить их постройку до осени 1918 г. Достоверно известно, что только "Эрзац Йорк" был начат постройкой, однако дальше набора днища на стапеле не продвинулось и вес его собранных конструкций не превысил 1000 т. После войны его разобрали. В апреле 1916 г. были разработаны проекты линейных крейсеров водоизмещением 33500-37400 т с указанным вооружением, но с проектной мощностью на валах 100000-120000 л.с, что обеспечивало бы кораблю скорость 29-29,5 узлов. Если бы были использованы заказанные турбинные установки с мощностью на валах 90000 л.с, пришлось бы ограничиться скоростью 28,0 узлов.

По опыту Ютландского боя к вновь проектируемым линейным крейсерам предъявили следующие повышенные требования: усиление артиллерии главного калибра, повышение скорости и дальнейшее повышение броневой защиты. Однако одновременное выполнение всех трех требований взаимно исключалось, поскольку материал для корпуса корабля и изделия машиностроения были уже в работе.

Важнейшим требованием стало увеличение калибра главной артиллерии до 381 мм, в результате чего водоизмещение достигло 33500 т. Поскольку мощность турбинных установок осталась прежней, это отразилось на скорости. Так как еще было предусмотрено увеличение толщины бронирования башен и барбетов, пришлось уменьшить толщину броневой палубы в кормовой части.

Незадолго до "Эрзац Йорка" появившиеся проекты линейных крейсеров GKI и GKII имели две дымовые трубы. Это позволяло так удачно расположить запланированные шестнадцать 150-мм орудий, что средняя группа должна была снабжаться снарядами из погреба боезапаса, расположенного между котельными отделениями № 3 и № 4. Из-за этого дополнительного промежутка и необходимости образовывать 6 котельных отделений, этот комплекс оказался таким длинным, что уже нельзя было обойтись одной трубой.

Проекты GKI, GKII и GKIII представляли собой линейные крейсера, которые проектировались по заданию 1916 г. без каких-либо ограничительных условий. Они имели на вооружении такой же калибр главной артиллерии, как "Эрзац Йорк", и почти такое же бронирование, но проектную скорость увеличили от 1,75 до 2,5 узлов.

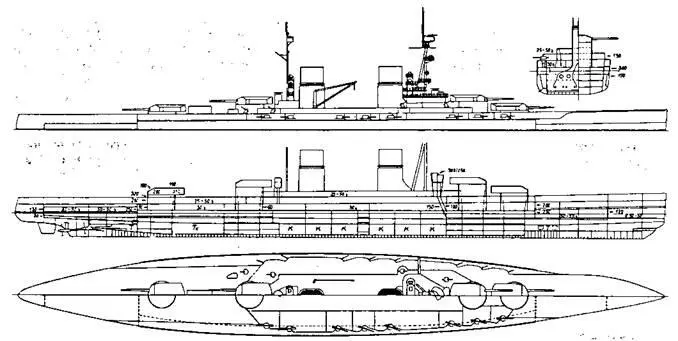

Проект германского линейного крейсера периода первой мировой войны (Водоизмещение 39500-44500 т., скорость 29-29,5 узлов, вооружение: 8 380-мм и 16 150-мм орудий)

Несколько эскизных проектов линейных крейсеров было разработано немецкими конструкторами в период с февраля по март 1918 г., хотя перспектив их постройки не могло быть до тех пор, пока Германия не одержит победу в войне на сухопутном фронте, что, вполне вероятно, могло произойти только весной 1918 г. (из-за неучастия к тому времени в войне Советской России). Эти проекты различались числом орудий главной артиллерии – четыре, шесть или восемь 420-мм орудий с длиной ствола 45 калибров, бронированием, скоростью, но все имели много общего. Их отличал короткий полубак до фок-мачты и передней боевой рубки, а также расположение средней палубы выше главной ватерлинии, поэтому главная палуба находилась выше, чем на предыдущих кораблях.

Проектное водоизмещение составляло 44300 т, основные размеры 240 м (по главной ватерлинии) х 33,5 м х 9,75 м. Ширина кораблей была ограничена величиной 35 м – шириной шлюзов Вильгельмсхафена, причем сделали маленькую поправку на крен. В отношении длины имелась большая свобода, поскольку она ограничивалась длиной плавучих доков в Киле и Вильгельмсхафене, которая равнялась 260 м.

Средняя артиллерия состояла из восьми 150-мм орудий с длиной ствола 45 калибров и была расположена в казематах: четыре орудия на верхней палубе впереди боевой рубки и около носовых башен и четыре на главной палубе около кормовых башен. Была предусмотрена установка четырех 105-мм зенитных орудий с длиной ствола 45 калибров и только одного носового подводного торпедного аппарата калибра 700 мм.
