Виталий Полуян - Броненосцы Австро-Венгерской империи. Часть II.

Корабли защищались броней Круппа, за исключением броневой палубы, которая была стальной. Броню изготовили Металлические заводы в Витковице.

Главный броневой пояс по ватерлинии простирался между барбетами башен главного калибра (незначительно выступал к оконечностям от их внешних кромок) на протяжении 67% длины корабля и имел ширину 2,65 м, из которых 1,42 м были под водой при среднем углублении 7,5 м (водоизмещение 10600 т). Пояс имел толщину 210 мм и замыкался траверзами такой же толщины (некоторые источники приводят траверзы в 203 мм [5] либо даже 240 мм [15]). От передней кромки пояса до форштевня листы наружной обшивки по ватерлинии на высоте 2,44 м были положены вдвойне и, кроме того, покрыты броней 40 мм, что означало толщину бронирования борта в этом месте 50 мм. Этот тонкий носовой пояс несколько расширялся вниз у форштевня, в целях упрочнения тарана, и его длина была равна 20% длины корабля. Таким образом, корабль был защищен по ватерлинии на протяжении 87% своей длины (67% главный пояс +20% носовой пояс). Некоторые источники [20] предполагают, что толстый (210-мм) пояс простирался до самого форштевня, что менее чем вероятно. По высоте пояс по ватерлинии достигал уровня нижней палубы (порядок палуб сверху вниз: верхняя, батарейная, нижняя). Броневая защита борта в корме отсутствовала.

Борт непосредственно выше главного пояса и точно на том же протяжении 67% длины корабля, от нижней до батарейной палубы по высоте, был защищен верхним поясом. Он и замыкающие его траверзы имели толщину 120 мм.

Некоторые источники [15] называют толщину главного пояса 125 мм с траверзами 170 мм. Таким образом, два равной длины пояса и их траверзы образовывали одну сплошную броневую цитадель до уровня батарейной палубы. Некоторые источники [5] даже рассматривают эти два пояса как один, состоящий из двух рядов плит, аналогичным образом и траверзы.

Имелась еще одна, верхняя броневая цитадель или батарея, расположенная на батарейной палубе, имевшая высоту от последней до верхней палубы, а длину от фок- до грот-мачты включительно (пропуская их внутрь себя), на 45% длины корабля (неясно, правда, была ли это полная длина батареи, либо тут имелась в виду лишь ее протяженность по борту, ибо один из траверзов был выпуклым). Она была устроена следующим образом: с каждого борта батареи имелось по 4 19-см орудия, от остального внутреннего пространства батареи (т.е. с тыла) каждое из орудий было отгорожено 35-мм противоосколочными переборками, образующими таким образом одиночные замкнутые казематы, стоящие разнесенно (т.е. не имеющие смежных переборок).

Борта батареи в пределах каждого каземата были защищены 170-мм броней, промежутки между казематами – 130 мм (источник [15] считал, что снаружи батарея была защищена не так рационально, а равномерно – 150 мм). Толщина траверзов батареи не сообщается, но вероятно, что они были защищены аналогично, т.е. 170 мм у бортов в пределах угловых казематов (в качестве их концевых (внешних) траверзных стенок) и 130 мм в середине к диаметральной плоскости. Кормовой траверз был прямым, т.е. шел перпендикулярно диаметральной плоскости, носовой выпуклым в сторону носа.

Таким образом, все эти броневые цитадели защищали борт корабля в средней части до уровня верхней палубы. Надстройки на верхней палубе были не бронированы.

Стальная броневая карапасная палуба в пределах цитадели, горизонтальной своей частью толщиной 40 мм (2 слоя стальной настилки по 20 мм) проходила примерно на уровне верхней кромки главного пояса (возможно, чуть ниже), лежащей выше ватерлинии, и совпадала здесь с уровнем нижней палубы, фактически являясь ею. Ее боковые скаты опускались ниже ватерлинии, к нижней кромке главного пояса и имели толщину 60 мм (одинарная настилка 20 мм + броня 40 мм).

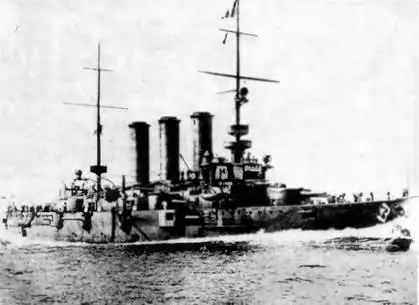

Броненосец “Erzherzog Ferdinand Max"

Продолжением броневой палубы в оконечностях были подводные карапасы, лежащие вне цитадели, они имели толщину: носовой – 60 мм (20 мм настилка + 40 мм броня), кормовой 55 мм (20 мм настилка + 35 мм броня). Носовой карапас также примыкал к нижней кромке бортовой брони носа, за исключением района форштевня, где последняя опускалась еще ниже. Чертежи [5], однако, показывают постепенное продольное понижение броневой палубы к оконечностям еще в пределах цитадели, начиная примерно от коммуникационных шахт боевых рубок, что обеспечивало ее плавный переход к карапасам оконечностей.

В этом случае неясным становится вопрос о толщине их носового и кормового уклона, лежащих в пределах цитадели, тем более, что они как раз приходятся на районы погребов и барбетов башен главного калибра. Можно предположить, что это тоже были скаты и к ним применима толщина бортовых скатов, т.е. 60 мм, усиленная по сравнению с горизонтальной частью броневой палубы, хотя возможно, что толщина уклонов (кроме их бортовых скатов известной толщины) оставалась такой же, как и в горизонтальной части.

Все люки в броневой палубе, а также основания дымовых труб были снабжены соответствующими гласисами. Некоторые источники, впрочем, приводят другие данные по толщине карапасов вне цитадели: [5] сообщает о другой толщине кормового карапаса – 76 мм (носовой при этом 63 мм), [15] называет оба карапаса как 70 мм.

Барбеты башен главного калибра опирались на броневую палубу в пределах цитадели и имели толщину брони 210 мм (по всей видимости, это была толщина брони в верхней части, выше уровня бортовой брони). Другие источники [15] приводят толщину барбетов как 240 мм сталеникелевой брони. Наконец, имеются данные [5] о толщине барбетов 120 мм, что скорее всего, действительно могло быть, но для нижней части барбета, прикрытой бортовой броней, а указанная здесь броня башен 240 мм, скорее всего применима не только к башням, но и к верхней части барбетов. Пояснительная схема в последнем источнике [5] показывает следующую картину: стоящее на верхней палубе широкое кольцо имело броню 240 мм для носового барбета и 247 мм для кормового, а основная, несколько более узкая шахта (ниже уровня верхней палубь!) – 120 мм. Возможно, в этом случае тонкая часть означала прикрытый бортовой броней нижний участок барбета, а толстая – верх барбета (выше уровня батарейной палубы, где не было бортовой брони).

В действительности, австрийские башни главного калибра на линейных кораблях тех лет были близки к “британской” ветви эволюции башен, образующей начало от открытых барбетных башен, поэтому иногда можно было называть их закрытыми барбетными башнями и считать их защитой брони барбета. Но “щит” над орудиями к тому времени настолько усовершенствовался, что стал башней.

Башни главного калибра имели толщину брони 240/200 мм (по другим данным, 220 мм с тылом 150 мм, при этом вес брони каждой башни составлял 61,13 т). Другие источники [16] сообщают о 210 мм, но вероятно, путая их с барбетами.
