Владимир Андриенко - Круглые суда адмирала Попова

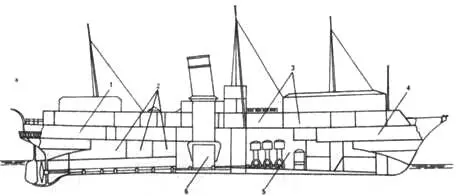

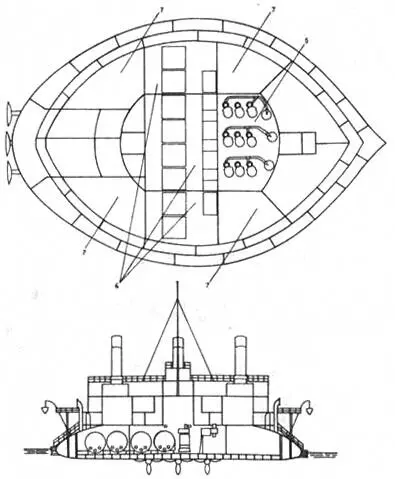

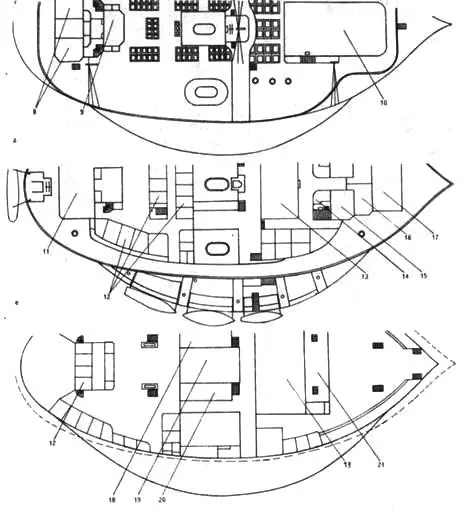

Общее расположение яхты «Ливадия»: а – продольный разрез; б – план трюма; в – сечение по мидель- шпангоуту, г – верхняя палуба; д – средняя палуба; е – нижняя палуба.

1 – офицерские помещения; 2 – кладовые; 3 – помещения царской семьи; 4 – помещения экипажа; 5 – машинное отделение; 6 – котельное отделение; 7 – угольные ямы; 8 – гостиные: 9 – кабинет и спальня командира; 10 – парадный приемный зал; 11-обеденный салон; 12 – каюты; 13-машинный люк; 14 – помещение прислуги; '5 – императорская спальня; 16-императорский кабинет; 17 – императорский салон; 18 – императорский камбуз; 19 – котельный люк; 20 – командный камбуз; 21-провизионная кладовая

5 января 1880 г. яхта была зачислена в списки судов флота под названием «Ливадия», а через 10 дней получила командира – капитана 1 ранга И. К. Вогака (бывшего первым командиром и «Новгорода» и «Петра Великого»)… 25 марта состоялась официальная закладка судна; в это время уже монтировалась обшивка корпусов. Спустя ровно четыре месяца – 25 июня, яхту спустили на воду. На церемонии присутствовал великий князь Алексей Александрович (будущий генерал-адмирал российского флота и последовательный недоброжелатель А. А. Попова).

«Ливадия», спущенная на воду в довольно высокой степени готовности, с надстройками и винто-рулевым комплексом, имела столь оригинальный вид, что английская «Таймс», традиционно не помещавшая на своих страницах рисунков даже отечественных кораблей, сделала для яхты исключение. Это двухкорпусное судно образно описывалось газетчиками как «бычок на палтусе». Действительно, собственно яхта (верхний корпус), представляла срезанное по ватерлинию судно длиной 79,25 м и шириной 33,53 м, установленное на полупогруженный в воду понтон (нижний корпус), имевший в плане эллиптическую форму, длиной 71,63 м и максимальной шириной 46,63 м. Его высота на миделе не превышала 5,49 м, днище было плоским, с тремя килями: средним в диаметральной плоскости и бортовыми, каждый из которых отстоял от среднего на 5,49 м.

По словам Э. Е. Гуляева «. . . яхта могла быть несколько длиннее… и уже, чтоб удовлетворять вкусу большинства…», но это привело бы к необходимости повышения мощности машин и уменьшению остойчивости. Малая осадка определялась проектантом как «выдающаяся особенность», позволявшая уменьшить волновое сопротивление, которое у широких судов, типа поповок, при больших скоростях, по определению Фруда, являлось наиболее значительным. Отсюда понятно, что конструкция из двух частей-корпусов была применена собственно из желания по возможности уменьшить осадку яхты для достижения заданной скорости. В таком виде соединение названных особенностей конструкции «Ливадии» действительно доказывает полную оригинальность идей ее создателей.

Конструкция нижнего корпуса «Ливадии» (моряки его именовали «блин») была уникальна. Разработанная с учетом опыта строительства поповок, она обеспечивала невиданный, для того времени, уровень непотопляемости. На всю длину простиралось второе дно, отстоящее от обшивки на высоту 1,07 м на миделе и 0,76 м в оконечностях и разделенное на 40 водонепроницаемых отделений; вдоль всего борта проходили две продольные вертикальные переборки, пространство между которыми и бортом также делилось поперечными переборками на 40 отделений. Накрытый выпуклой, в форме перевернутого блюдца, палубой понтон служил прочным кольцеобразным основанием для верхней части яхты, где располагались все жилые помещения и царские апартаменты, а второе дно – фундаментом для трех вертикальных паровых машин двойного расширения пара проектной мощностью по 3500 л. с. каждая и 10 цилиндрических котлов. В понтоне поместились и угольные ямы и вспомогательные механизмы и судовые запасы…

Значительные трудности пришлось преодолеть при определении общей и местной прочности стальных конструкций понтона и места соединения корпусов (кольцевого стрингера), что, в свою очередь, породило технические проблемы их обеспечения. К чести российских и английских инженеров эти трудности удалось, в основном, преодолеть. Весь набор был выполнен из мягкой «сименсоновской» стали, обшивка понтона и переборок – из железных листов; палубы и обшивка собственно яхты – сосновые. Общая высота от килей до крыши верхних надстроек составила 14 м.

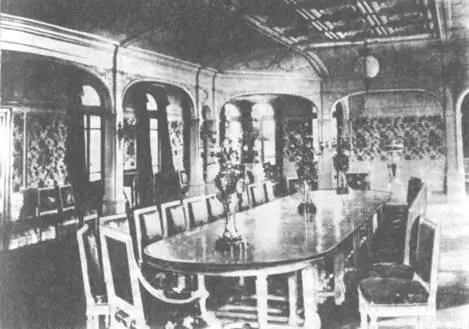

Внутреннее убранство одного из салонов яхты

Вопросу приложения движущей силы уделили особое внимание. Во время постройки «Ливадии», к концу 1879 г. собрали и до весны следующего года испытали самоходную стальную модель яхты в масштабе 1 : 10, на которой отработали расположение винтов, их шаг и размеры. Методику испытаний разработал Тидеман, а опыты велись и русскими и английскими инженерами. В результате дейдвуды валов яхты вывели таким образом, что винты большей частью своего диаметра находились ниже днища, при этом средний винт, как на «Вице-адмирале Попове», поместили на 0,76 м далее от кормы и глубже, чем баковые. Диаметр каждого четырехлопастного винта составлял 4,72 м, шаг среднего – 3,81 м, остальных – 6,25 м; материалом послужила марганцевая бронза.

Помещения освещались электрическими «свечами Яблочкова»; все электрооборудование поставили из России. Имелся водопровод по всей яхте и 23 вспомогательных паровых механизма, включая привод руля. На мостике, аналогично поповкам, поставили устройство для маневрирования направлением движения судна с помощью бортовых машин. В качестве рейдовых плавсредств яхты в Англии заказали 3 больших паровых катера красного дерева, длиной, соответственно, 11,9, 9,8 и 8,5 м. Гребные суда использовались старые, с первой «Ливадии». Общий объем кают, салонов и залов, предназначенных для царя и свиты, составлял 3950 м 3 – в 6,7 раза превышая таковой на погибшей яхте. Огромная «приемная» императора, высотой около 4 м, напоминала комнаты Людовика XVI в Фонтенбло; там же находился действующий фонтан, окруженный цветочной клумбой… Гостиная на средней палубе была меблирована в крымско- татарском духе, остальные помещения оформлялись в современном английском стиле. Отделка кают офицеров и командных помещений в контракты не вошла и должна была производиться после прихода «Ливадии» на Черное море.

Несмотря на «абсолютно оригинальную конструкцию», внешне судно выглядело великолепно, гладкий корпус покрывал блестящий черный лак, а светлосерый понтон почти сливался в водной поверхностью.
