Анатолий Артемьев - Противолодочные самолеты

Первая попытка модернизации самолета Ил-38 не состоялась. После проведения испытаний по определению нагрузок на силовые установки Ил-38 пришли к заключению о необходимости принять меры, направленные на уменьшение перегрузок органов приземления в случае грубых посадок. В связи с этим принято решение повернуть тележки главных опор шасси на 13 град, (передними колесами вниз), а также изменить диаграмму нагрузок амортизаторов и стоек шасси путем увеличения проходных отверстий в демпферах.

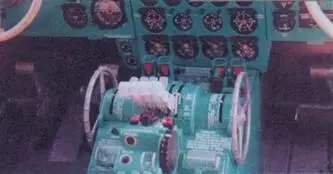

Центральный пульт в кабине летчиков: рычаги управления двигателями, штурвальчики триммера руля высоты, пульт управления автопилота, кнопки флюгирования двигателей и др.

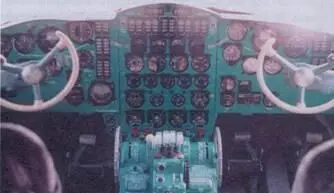

Приборная доска летчиков

Тем не менее работы по повышению возможностей Ил-38 не прекращались. И опять вернулись к «Коршуну», но в несколько измененном виде, в связи с результатами, полученными при ее доводке. Ее разработчики вместо двух буев ввели в состав ППС широкополосный пассивный буй ненаправленного действия РГБ-16, испытанный г. 1984 г., в меньшей степени подверженный помехам вследствие вертикальных перемещений при волнении моря, а следовательно имелась надежда на сохранение работоспособности буя при волнении моря свыше 3 баллов.

Для Ил-38 подготовили вариант системы «Коршун-М» с максимальным использованием в ППС модифицированных блоков «Беркут».

Таким образом, появилась система, получившая изящное название – «Изумруд» (Ид-8). В ее состав вошло 68-канальное приемное устройство «Волхов», аппаратура обработки и отображения гидроакустической информации; антенно-фидерные устройства; блоки сопряжения «Изумруда» с «Беркутом»; уже упоминавшиеся буи РГБ-16. Предусматривалась также навигационная подсистема, обеспечивающая более высокую точность решения навигационных и тактических задач.

Испытания системы Ид-8 проводились с 4 апреля по 13 ноября 1990 г. с выполнением 20 полетов, налет составил 58 ч. Они показали, что в сравнимых условиях дальность обнаружения ПЛ буями РГБ-16 превышает аналогичный показатель при использовании РГБ-1А в два-три раза. К положительным свойствам системы относились возможность наблюдения за МО выставленных буев с помощью бортовой аппаратуры независимо от контакта с ПЛ; количество каналов, обеспечивающих прослушивание буев РГБ-16 (РГБ-1А) увеличено до 64 (24 в системе «Беркут»); появилась возможность выбирать оптимальное заглубление гидрофона (фиксированные установки 20, 150 и 300 м) для учета особенностей гидрологических условий в районе поиска.

Рабочее место помощника командира корабля

По данным испытаний, при поиске с использованием ВИЗ получена дальность обнаружения ПЛ 6 км в районе моря глубиной 1500 м при совмещенном взрыве (ВИЗ подрывается в точке постановки буя, для чего необходимо произвести повторный заход). Однако выявились некоторые существенные недостатки метода: сложность подтверждения контакта и определения дальности до ПЛ, локализации ее местоположения, что заставило усомниться в объективности данных испытаний и целесообразности его практического применения для поиска, а тем более для слежения.

Компоновка самолета Ил-38

Еще до окончания испытаний в январе 1990 г. на авиаремонтном заводе № 30 в г. Пушкине один из самолетов 24 оплап дд оборудовали опытным образцом системы «Изумруд-8». К концу 1992 г. серийные образцы аппаратуры установили на пяти самолетах, к середине 1996 г. добавилось еще семь. К этому времени в частях еще оставался инженерно-технический состав, обладавший большим опытом, и поэтому техническое обслуживание новой системы не вызвало больших трудностей. После установки системы на самолет перепрошивались кассеты постоянного запоминающего устройства ЦВМ.

В начале 1991 г. в соответствии с указаниями из штаба авиации ВМФ было организовано переучивание личного состава части. Представители научно-производственного объединения «Ленинец» организовали с личным составом теоретическое обучение, а помощь в практическом переучивании оказывал штурман-испытатель из Феодосии. К августу 1991 г. три штурмана части получили допуск к полетам с использованием новой системы.

В настоящее время рассматриваются вполне реальные предложения по радикальной модернизации комплекса Ил-38, включая изменения в конструкции планера, замену силовых установок и др. Это вызвано тем, что в обозримой перспективе замены самолету Ил-38 не предвидится и есть все основания полагать, что он останется в морской авиации как минимум еще на 10- 15 лет, а возможно, и больше. В этом случае возраст последнего самолета, покинувшего завод, превысит 40 лет. Учитывая состояние экономики, это реально, и в таком случае представляется целесообразным произвести более основательную модернизацию всего комплекса с приданием ему функций патрульного самолета в связи с изменившимися условиями.

Приборная доска штурмана-навигатора

Самолет Ил-38; вид 3/4 справа сзади

В 2000 г. организация, разработавшая систему «Изумруд-8», сменила название и превратилась в Научно-исследовательский институт системотехники холдинговой компании «Ленинец». Она в течение ряда лет продолжала исследования и разработку ППС, именовавшуюся в экспортном исполнении «Морской змей».

Система предназначается для решения широкого круга задач, решаемых патрульными самолетами (поиск и уничтожение ПЛ, радиоэлектронное наблюдение за морской поверхностью, минных постановок, а также решения противокорабельных задач), компенсируя недостатки бортового оборудования предшествующего поколения, и с полным основанием может называться многоцелевым радиоэлектронным комплексом. Кроме задач военного назначения предусматривается возможность решения задач поиска и спасения людей при морских бедствиях на море и решения задач мониторинга морской поверхности.

В состав комплекса «Морской змей» входят несколько подсистем: радиолокационная; радиогидроакустическая; магнитометрическая; радиотехнической и оптикотепловизионной разведки; вычислительная; аппаратура навигационного обеспечения.
