И. Приходченко - Истребитель-бомбардировщик МиГ-27

В 1971–1972 гг. на базе МиГ-23Б разрабатывался, но не был реализован проект фронтового разведчика МиГ-23Р с фотоаппаратами в носовой части фюзеляжа. В закабинном отсеке планировалось размещать сменное разведывательное оборудование — станции радиотехнической, тепловой или телевизионной разведки. На бумаге остался и проект «32–24УБ» — учебно-тренировочный вариант истребителя-бомбардировщика.

Ещё до окончания испытаний МиГ-23Б началась подготовка к его серийному производству. Его наладили на московском заводе «Знамя труда», где строили истребители МиГ-23. Освоение истребителя-бомбардировщика в производстве происходило без особых проблем. Основные технологии, материалы и конструктивные новшества были отработаны в ходе выпуска истребителей МиГ-23С, сходных по планеру. В агрегатно-сборочных цехах добавились только стапеля сборки новой носовой части и общей сборки фюзеляжа, а также баков № 1А и № 4, которые истребители ранних серий не имели (одновременно бак-отсек № 4 внедрялся на запускаемом в производство МиГ-23М).

В 1972–1973 гг. завод построил 24 истребителя-бомбардировщика МиГ-23Б (изделие 24). Большую часть самолётов сдали ВВС, несколько машин оставались в распоряжении ОКБ и ЛИИ, где они служили для разнообразных испытаний, связанных с доводкой новых систем и агрегатов. Причиной ограниченного выпуска машины стал дефицит двигателей АЛ-21Ф-3. К их производству, помимо московского завода «Салют», подключили Омский моторостроительный завод им. П. И. Баранова, но в первую очередь АЛ-21Ф-3 шли на Су-17М и, особенно, Су-24, пользовавшиеся особым приоритетом. Объёмы производства всё равно были недостаточны; из-за ограниченного поначалу ресурса и выявленных в эксплуатации дефектов двигатели часто приходилось менять. Их постоянно не хватало и доходило до того, что самолёты в строевых частях простаивали без двигателей. В конечном счёте заместитель Генерального конструктора Г. Е. Лозино-Лозинский настоял на возобновлении оснащения МиГ-23Б «проверенными» силовыми установками «Союза».

К этому времени МКБ «Союз» довёл до приемлемого уровня надёжности свой двигатель Р-29-300 (изделие 55), и его производство развернули на московском заводе «Красный Октябрь» (до 1963 г. — завод № 500). В послевоенные годы это предприятие выпускало турбореактивные двигатели ВК-1 для МиГ-15бис и МиГ-17, Р-11Ф-300 для истребителей МиГ-21, а затем — Р-27Ф2-300 для МиГ-23. Заводское конструкторское бюро приказом МАП № 175 от 30 апреля 1966 г. было переименовано в ТМКБ «Союз», а его главным конструктором стал К. Р. Хачатуров. Именно ему передали для доводки и совершенствования все материалы по семейству двигателей Р-29-300, спроектированному в КБ-300 под руководством С. К. Туманского. Для увеличения выпуска Р-29-300 его производство наладили также на Уфимском моторостроительном заводе.

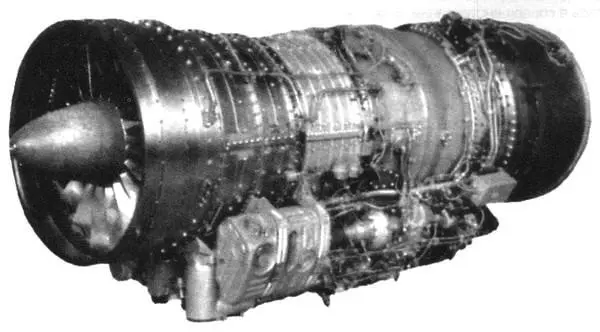

Р-29-300 снабдили новым 11-ступенчатым компрессором большего диаметра с изменённым профилем лопаток 1-й и 2-й ступеней, что обеспечило увеличение степени сжатия до 13,1 и расхода воздуха до 110 кг/с. Лопатки соплового аппарата 1-й ступени турбины получили конвективно-плёночное охлаждение, за счёт чего рабочая температура газов перед турбиной была повышена до 1423°К. Полная форсажная тяга достигла 12 500 кг, а удельный расход топлива на этом режиме удалось снизить — по сравнению с 2,10 кг/кг*ч у Р-27Ф2М-300 он составил 2,0 кг/кг*ч. Двигатели «Союза» производились серийно и имелись в наличии, уже использовались на истребителях МиГ-23М, а давнее и налаженное партнёрство двух конструкторских бюро позволяло рассчитывать на оперативность при решении вопросов по доводке силовой установки.

С учётом особенностей истребителя-бомбардировщика, выполняющего большинство полётов на дозвуковой скорости и низких высотах, в конструкцию двигателя внесли изменения. Модификация Р-29Б-300 («бомбардировочный», изделие 55Б) была оснащена небольшой форкамерой с укороченным реактивным соплом взамен прежнего всережимного. Форсажная тяга уменьшилась почти на тонну, составив 11 500 кг, за счёт чего улучшалась экономичность, и удельный расход топлива на полном форсаже снизился до 1,80 (меньше, чем у АЛ-21Ф-3, где он составлял 1,86 кг/кг*ч). При крейсерской тяге в 4200 кг расход топлива составлял 0,78 кг/кг*ч, что мало отличалось от соответствующего параметра АЛ-21Ф-3 (0,76 кг/кг*ч).

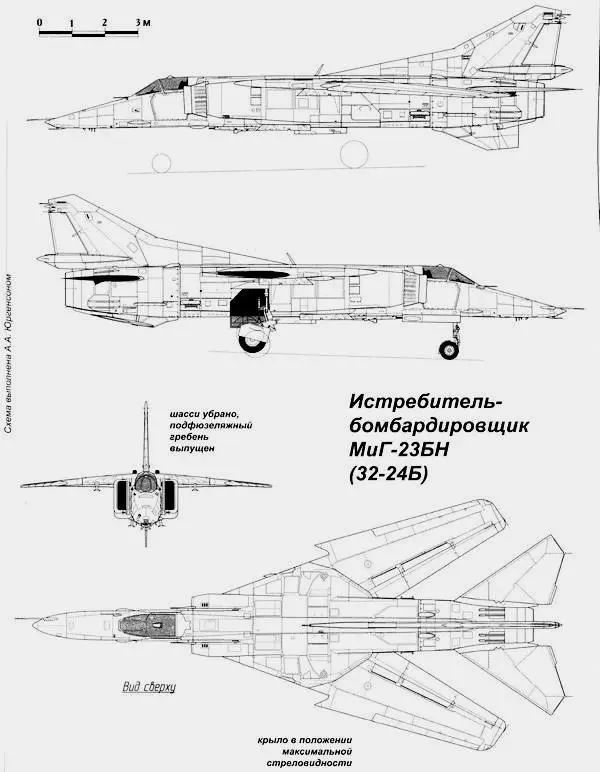

Истребитель-бомбардировщик с двигателем Р-29Б-300 получил проектное наименование «32–24Б». Самолёт имел уже хорошо зарекомендовавшее себя крыло с отклоняющимся носком и включал ряд новшеств, оправдавших себя на последних сериях МиГ-23. В первую очередь это относилось к применению узлов из высокопрочной стали ВНС-2. Правда, технологии обработки и сварки её нуждались в совершенствовании. В частности, пришлось доработать конструкцию центрального бака-отсека № 2, как наиболее нагруженного и ответственного агрегата планера. Его производство, требовавшее специфических технологических процессов и оснастки, было организовано на Тушинском машиностроительном заводе (ТМЗ), уже имевшем необходимый опыт. Там ранее делали опытные образцы сверхзвукового бомбардировщика Т-4, спроектированного в ОКБ П. О. Сухого и имевшего цельносварную конструкцию с широким использованием стали и титана. Полученный при этом опыт сварки конструкционных сталей использовали при освоении изготовления сварных секций фюзеляжа МиГ-23. Получившим задание директору ТМЗ С. А. Звереву и главному инженеру А. В. Потапову досталась нелёгкая работа: дело шло трудно, потребовалось пересматривать и совершенствовать процессы обработки и сварки агрегатов, а все выпущенные силовые отсеки проходили обязательный рентген-контроль. На ТМЗ попытались внедрить изготовление сварных отсеков МиГ-23 из титана, но этот технологически сложный материал не дал удовлетворительных результатов. Сварная титановая конструкция под нагрузкой трескалась ещё сильнее, и титановыми на «32–24Б» остались только хвостовой шпангоут № 32 и прикрывавший сопло хвостовой кок, сваренный из листов. При сварке деталей из титана наблюдалось также поглощение атмосферного водорода с образованием так называемой бета-структуры кристаллической решетки, что приводило к потере прочности и герметичности шва. Сварку баков из ВНС-2, в конце концов, освоили и на заводе «Знамя труда».

Вместе с новым двигателем самолёт получил модернизированную прицельную систему «Сокол-23Н», что отразилось в его наименовании МиГ-23БН (изделие 24БН). В остальном оборудование и вооружение машины практически не претерпели изменений. На МиГ-23БН устанавливался радиовысотомер РВ-5Р, внедрённый на последних сериях МиГ-23Б, но радиокомпас АРК-10 заменили современным АРК-15М «Тобол» и ввели централь скорости и высоты ЦСВ-3М-1КМ. Самолёт комплектовался радиостанцией Р-832М, обеспечивавшей двустороннюю радиотелефонную связь на 20 фиксированных частотах, а также радиостанцией Р-855УМ, входившей в комплект НАЗ катапультного кресла. К оборудованию добавился речевой информатор РИ-65Б, голосом оповещавший лётчика о нештатной ситуации на борту при выходе на опасные режимы. В носовой части самолёта сохранялся отсек станции «Барьер» с радиопрозрачным обтекателем, однако эта аппаратура по-прежнему не отличалась надёжностью и на серийные машины не устанавливалась.
