Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

Л. И. Бондаренко. (Ильдар Бедретдинов)

Р.И. Штернберг. (ФГУП ".НИЦ "ЦАГИ")

Рисунок самолета №24 по схеме на стр. 20. (Михаил Дмитриев)

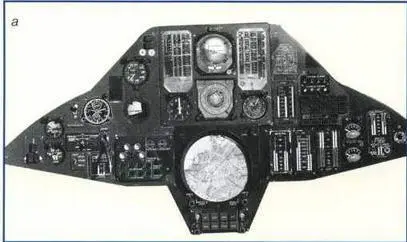

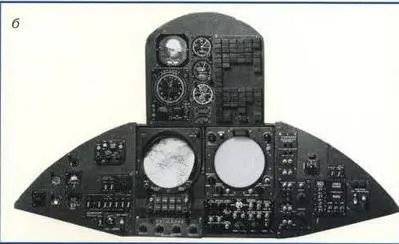

Первый вариант кабины самолета "100": а - кабина летчика; б - кабина штурмана. (ОАО "ОКБ "Сухого")

В 1965-66 гг. в ОКБ и на ТМЗ продолжалась интенсивная работа по созданию ударно-разведывательного самолета Т-4.

Задача по созданию самолета, способного совершать длительный полет со скоростью, соответствующей М=3 заставила ОКБ П.О. Сухого и институты ГКАТ с особой тщательностью подойти к облику аэродинамической компоновки "сотки".

Из всего многообразия аэродинамических компоновок машины, рассчитанных и прошедших трубные испытания, наиболее приемлемыми считались две основные:

- первоначальная аэродинамическая компоновка, в которой двигатели размещены в двух разнесенных мотогондолах под консолями крыла;

- вторая компоновка, "пакетная", в которой все четыре двигателя размещены в одной гондоле под фюзеляжем и крылом.

В проектном отделе конструкторского бюро шла работа по выбору аэродинамического облика Т-4. В то же время проводилась конструктивная разработка агрегатов фюзеляжа, расчет веса, определялось направление экспериментальных и опытных работ. В частности, поиском оптимального продольного набора фюзеляжа занимался Ю.А. Рябышкин, конструкцией воздухозаборника и тонкостенных днищ топливных баков - Л.Р. Бальшин, двигательным отсеком - А.В. Михайлов, вопросами прочности - С.В. Чиминов.

В конце 1965 г. конструктором Л.И. Бондаренко совместно с аэродинамиками ОКБ была разработана пакетная компоновка, обеспечивающая увеличение аэродинамического качества на крейсерском режиме полета с 5,7 до 6,2. Она была утверждена ЦАГИ и ЦИАМом и принята как основная для дальнейших работ.

Эта компоновка для самолета размерности Т-4 смогла обеспечить снижение аэродинамического сопротивления вследствие уменьшения омываемой поверхности машины и позволила получить положительную интерференцию между гондолой двигателей и крылом, благодаря чему и была достигнута большая величина аэродинамического качества планера.

Дальнейшие работы в ОКБ П.О. Сухого и в ЦАГИ шли, в основном, уже в направлении совершенствования аэродинамических характеристик "пакетной" компоновки.

Для уменьшения аэродинамического сопротивления и увеличения аэродинамического качества Л. И. Бондаренко было предложено установить относительную толщину крыла равную 2,5%. Для этого же удлинение фюзеляжа при его диаметре 2 м сделали равным 22, а пилоты "расположились" друг за другом в отдельных кабинах.

Для балансировки самолета при смещении его фокуса вследствие перехода с дозвука на сверхзвук и обратно было разработано сразу три способа решения проблемы: (основной)перекачка 6,5 ттоплива в центровочный бак, находящийся в хвосте фюзеляжа; применение крыла с двойным углом стреловидности (уменьшает смещение фокуса) и использование ПГО, которое с одной стороны уменьшает смещение фокуса, с другой - дает возможность дополнительной балансировки самолета.

Все работы по выбору аэродинамической компоновки велись ОКБ П.О. Сухого совместно с ЦА- ГИ, во главе с Р.И. Штейнбергом.

В аэродинамических трубах ЦАГИ был проведен большой объем работ по продувке моделей самолета Т-4, выполненных по различным аэродинамическим схемам, с крыльями различной стреловидности, с разным удлинением и относительной толщиной, формой в плане, деформацией срединной поверхности. Аналогичные исследования проводились с фюзеляжами различного удлинения, имеющими выступающий в воздушный поток фонарь или без него, с гаргротом и без. Продувались также модели с передним горизонтальным и вертикальным оперениями, имеющими различные геометрические характеристики, включая различные формы оперения в плане. Тщательно подбирались места установки на самолете переднего горизонтального и вертикального оперений.

В. С. Ильюшин.

Н.А. Алферов. (ОАО "ОКБ Сухого")

Специалисты ОКБ П. О. Сухого по двигательной установке. Слева направо: К.Н. Матвеев, И.М. Закс, Л.И.Заславский. (Ильдар Бедретдинов)

По предложению главного аэродинамика ОКБ П.О. Сухого Исаака Ефимовича Баславского для улучшения аэродинамических характеристик "сотка" была скомпонована статически нейтральной в дозвуковом диапазоне режимов полета. С учетом изменения статической устойчивости в полете на 2- 3 %, управление таким самолетом без применения средств широкоходовой автоматики было практически невозможно. Поэтому было принято решение применить на Т-4 электродистанционную систему управления, обеспечивающую необходимую устойчивость и управляемость самолета в дозвуковом и сверхзвуковом режимах полета. Система дистанционного управления осуществляла управление самолета в продольном, поперечном и путевом каналах. Для увеличения надежности машины, было принято решение дублировать ДСУ. Наиболее оптимальную надежность давало четырехкратное дублирование этой системы.

Отработка дистанционной системы управления проводилась на натурном стенде, имитирующем все режимы самолета, в частности, влияние температуры, электромагнитных помех и шумов.

Как запасная, была разработана трехканальная механическая система управления с тросовой связью, автоматом натяжения и бустерами.

Еще одним новшеством этого самолета была установка истребительной ручки управления самолетом вместо привычного для бомбардировщиков штурвала.

К этому времени в конструкторском бюро П.О. Сухого была разработана кабина самолета Т- 4. Прямое участие в ее создании принимали летчик-испытатель ОКБ В.С. Ильюшин и штурман Н.А. Алферов.
