Стрелять из пушки может как командир, который находится слева от нее, так и расположенный справа наводчик. Они пользуются современной системой управления огнем, представляющей собой упрощенный вариант СУО, которая применяется на танке С-1 «Арпете». В нее входят дневной и ночной (тепловизионный) прицелы наводчика, лазерный дальномер и командирский прицел со стабилизацией поля зрения.

Снаружи на корпусе закреплены четырехствольные дымовые гранатометы, которые используют для постановки дымовых завес.

Кроме БМП VCC-80 «Дардо», был создан и успешно прошел испытания вариант БМП VCC-80 «Дардо-Хитфист» . Он отличается от базовой модели тем, что на нем смонтирована пусковая установка ПТУР «Тоу».

В десантном отделении могут разместиться шесть десантников в полной экипировке. В бортах корпуса устроены пять амбразур (четыре в бортах десантного отделения и одна в кормовой броне). Для посадки и высадки десанта в кормовой части имеется откидывающаяся аппарель с гидроприводом, а в крыше – люки.

На машине установлен V-образный 6-цилиндровый дизельный двигатель V-6 «Turbo» фирмы «Фиат» мощностью 520 л. с. Дизель сблокирован с гидромеханической трансмиссией ZF-20HST-500, автоматическая коробка передач которой управляется микропроцессором и обеспечивает четыре передачи переднего хода и две – заднего.

При устройстве ходовой части применена торсионная подвеска. По каждому борту установлено по шесть опорных и по четыре поддерживающих катка. Ведущие колеса находятся впереди, гусеница стальная с резинометаллическим шарниром.

На пересеченной местности машина развивает хорошую скорость, может преодолевать препятствия с углом подъема 35°, без предварительной подготовки форсирует броды глубиной до 1,5 м. Машина создана неплавающей.

В состав оборудования входят фильтровентиляционная установка, противопожарная система, кондиционер и радиоаппаратура.

В конце 80-х годов французская фирма «Крезо-Луар» по собственной инициативе разработала легкую авиатранспортабельную боевую машину пехоты «Марс-15». Базовой моделью послужило унифицированное гусеничное шасси VBM. Первая машина была построена и продемонстрирована в 1988 году.

Моторно-трансмиссионное отделение расположено в передней части корпуса. Двигатель и узлы трансмиссии были размещены в виде буквы L. Этот вариант обусловил расположение по левому борту передней части отделения управления. Среднюю часть занимает боевое отделение, кормовую – десантное.

Корпус и башня выполнены методом сварки из катаных стальных броневых плит. Верхний лобовой броневой лист установлен под большим углом наклона к вертикали. В нем устроены люк механика-водителя и большой люк, предназначенный для ремонта и техобслуживания двигателя и трансмиссии. Лобовая броня защищает экипаж от пуль 14,5-мм пулемета, броня бортов и башни выдерживает обстрел из ручного стрелкового оружия и противостоит осколкам артиллерийских снарядов и мин малого калибра.

Вооружение машины состоит из американской автоматической 25-мм пушки М-242 «Бушмастер» и спаренного с нею 7,62-мм пулемета. У пушки имеется двойное ленточное питание. По выбору наводчика можно стрелять осколочно-фугасными или бронебойными снарядами. Скорострельность пушки составляет 100–200 выстрелов в минуту, боекомплект – 400 выстрелов. Пулемет имеет 1000 патронов.

Все вооружение смонтировано в бронированной вращающейся башне. В ней же находятся места командира машины и наводчика. Для эффективного управления огнем наводчик использует комбинированный дневной и ночной прицел. Помимо этого, командир пользуется приставкой к данному прицелу.

Для наблюдения за местностью место командира оснащено несколькими перископами. Механик-водитель имеет для наблюдения три перископа, один из которых может заменяться прибором ночного видения.

В крыше десантного отделения имеется люк, через который размещенные в отсеке 7 десантников могут вести огонь из личного стрелкового оружия. Для посадки и высадки десанта в кормовой части корпуса устроена дверь, также они пользуются люками в крыше.

БМП «Марс-15» оснащена дизельным двигателем с турбонаддувом GF12SRY, изготовленным французской фирмой «Baoduin», мощностью 420 л. с. Гидромеханическая трансмиссия HSWL106 германской фирмы «Ренк» сблокирована с двигателем. Трансмиссия имеет автоматическую коробку передач, которая предоставляет машине шесть передач переднего хода и три – заднего.

По каждому борту гусеничной ходовой части установлено по пять сдвоенных опорных катков с резиновыми бандажами и по три поддерживающих катка. Подвеска гидропневматическая, динамический ход катка равен 350 мм.

Гусеница стальная, с резинометаллическим шарниром. Иногда при движении по шоссе устанавливают резиновые накладки. По шоссе машина развивает скорость до 75 км/ч, запас хода по топливу составляет 600 км. БМП может преодолевать вертикальные стенки высотой до 0,8 м, рвы шириной 1,8 м, броды глубиной 1 м. «Марс-15» не плавает.

БМП оборудована системой навигации и радиосвязи, системой защиты от ОМП, средствами пожаротушения. Порой на машины устанавливают обогреватели и кондиционеры.

Боевая машина пехоты BWP-40 ( рис. 32 ) состоит на вооружении польской армии сравнительно недавно, со времени вступления государства в военный альянс НАТО. Первый вариант машины был показан в 1993 году на польской выставке вооружений. Он был произведен фирмами «Huta Stalova Wola» (Польша) и «Бофорс» (Швеция).

BWP-40 была создана на основе первого польского БТР-1. В новой модели усовершенствован не только дизайн, но и вооружение. Пушку калибра 73 мм заменила башня с орудием, взятым от шведской боевой машины пехоты CV-90. В башне установлена и автоматическая пушка L-70B калибра 40 мм. Ее скорострельность достигает 300 выстрелов в минуту. Боекомплект представлен 2000 патронов и снарядами к пушке.

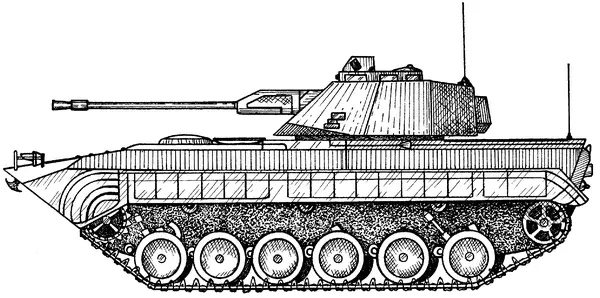

Рис. 32. Боевая машина пехоты BWP-40

К бортам башни прикреплены пулемет калибра 7,62 мм, гранатометы и двуствольная система «Лиран», предназначенная для использования осветительных гранат.

Для того чтобы установить подобную башню, необходимо было внести некоторые изменения в конструкцию БМП. Так убрали два люка в крыше десантного отделения, а также люк, находящийся над сиденьем командира. Кроме того, было сокращено количество мест для пехотинцев. Если в старой модели их было восемь, то в новой оставили только шесть.

Машина имеет параметры: 6,74 × 2,94 × 2,57 м; экипаж состоит из 3 человек: командира, механика-водителя и стрелка. Боевая масса БМП равна 15,4 т.
