Соедини затем найденные точки прямыми линиями вместе, тогда ты увидишь, что из этого получится. И отсюда ты узнаешь, где должны находиться углы каждой вещи, даже те, которые не могут быть увидены глазом, как обозначено здесь слепыми штрихами и как я все это дальше нарисовал возле перекрещивающихся линий.

Но внизу, под этим чертежом, я нарисовал только то, что видно, и наметил немного тень штриховкой, дабы направить тебя в этом. Таковы истинные основы применяемого в живописи перспективного изображения.

После этого я хочу иным, более коротким путем [95]сразу внести вышеописанную вещь в картину в перспективе. Путь этот таков.

Я провожу поперечную линию такой длины, как предыдущая efgh , которая обозначала квадратное поле в предыдущем верхнем плане, и помещаю сбоку над линией близкий глаз, как это сделано раньше с точкой глаза возле перекрещивающихся линий в вышеописанном случае.

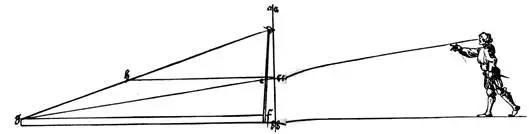

Когда это сделано, я провожу из этого глаза в оба конца нижней линии efgh две прямые линии, образующие внизу два угла. Тогда три стороны квадрата, который я хочу передать в перспективе, готовы. Теперь ты должен знать, как сделать заднюю сторону, как высоко ее надо поднять. Это следует сделать так. Помести второй глаз сбоку вдали, как он поставлен в вышеописанном плане, на такой же высоте, что и ближний глаз. Проведи из этого глаза две прямые линии в оба конца сделанной ранее линии. Затем проведи отвесную линию ааbb , которая касалась бы переднего угла, [96]и поставь се в той точке, где эта отвесная линия перережет длинную линию луча, проведенного из дальнего глаза в острый угол. Проведи из этой точки сc поперечную линию через два луча, идущих из ближнего глаза в оба конца нижней поперечной линии квадрата. Там, где линии лучей будут перерезаны, образуются два угла. Теперь эта поверхность правильно спроектирована подобно сделанной раньше. Поэтому обозначь ее четыре угла буквами efgh , так же, как ранее сделано в первой. И прежде чем следовать дальше, я нарисовал это здесь.

Когда это изображение квадратного поля в перспективе готово, тогда помести на нем на своем месте куб, подобно тому, как он был помещен раньше на изображенном в перспективе поле. Это следует сделать так.

Возьми длину одной стороны куба из предыдущего нижнего плана и отложи ее двумя точками ху на нижней поперечной линии fg твоего теперешнего изображенного в перспективе квадрата на таком расстоянии от угла f , на каком она отстояла в предыдущем нижнем плане от стороны квадратного поля е f . Теперь проведи из глаза две линии лучей в точки ху. Между этими двумя линиями, в глубине, на этой поверхности должен быть поставлен своим нижним квадратом куб. Как далеко он отступает назад, ты найдешь следующим образом. Если ты проведешь в предыдущем нижнем плане косую линию eg, [97]то эта косая линия будет также косой линией нижнего плана куба, ибо эта линия проходит через два его угла 1а и Зс. Раз это так, проведи в твоем теперешнем изображенном в перспективе поле такую же косую линию и поставь там, где она перережет две линии лучей х, у, на линии х – а и на линии у – с. Проведи затем две поперечные линии из точек а и с. Там, где поперечная линия а перережет линию луча у, поставь d ; там же, где поперечная линия с перережет линию луча х, поставь b. Таким образом, нижняя квадратная плоскость куба поставлена своими четырьмя углами на изображенный в перспективе квадратный план efgh , как и в предыдущем случае.

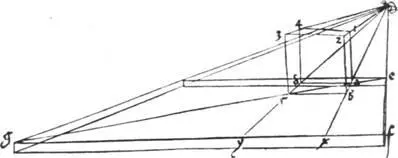

Проведи теперь из четырех углов abed вверх четыре отвесные линии, причем две передние протяни вверх настолько, какова длина поперечной линии be . И проведи наверху на вышеназванной высоте поперечную линию от одной отвесной линии до другой. Поставь в этих двух углах цифру 2 над b и цифру 3 над с. Проведи затем из глаза две линии лучей в два угла 2 и 3. Там, где они перережут а и d , поставь над а цифру 1, над d же поставь 4. Теперь куб спроектирован правильно, как и в предыдущем изображении. И прежде чем идти дальше, я нарисовал это здесь.

Когда куб готов и помещен в перспективе на свое квадратное поле, тогда помести свет и сделай тень от куба на его поле. Чтобы найти ее, поступи так.

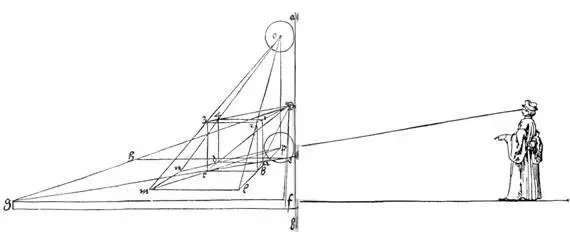

Помести свет сверху над глазом, с какой ты хочешь стороны. Этот свет пусть будет о. Но я помещаю его как раз на том же месте, как было описано раньше. Когда он установлен, проведи из точки о отвесную линию вниз. На ней должна быть помещена точка р, под которой следует понимать нижний свет. В случае, если я хочу удалить свет, я помещаю точку о возможно выше на линии, опущенной через точку о вниз; если же я хочу иметь свет ближе, то я двигаю точку р возможно ниже. Здесь же я хочу поместить его приблизительно на таком же расстоянии, как это было раньше. Когда эти две точки света ор сделаны, проведи из света о через три верхних угла куба 2, 3, 4 прямые линии лучей и дай этим лучам упасть вниз. Затем проведи прямые линии из точки р через три нижних угла куба bed . Там, где эти три линии лучей перережут три верхние линии лучей света о, поставь три точки 1тп. Соедини затем прямыми линиями Ы и 1 т и тп и nd . Теперь тень куба спроектирована правильно, как и в вышеописанном случае. И чтобы это было ясно, я нарисовал здесь дальше все эти вещи со всем? относящимся к ним, ты все это сразу увидишь.

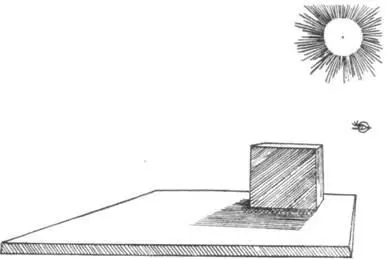

И затем, чтобы это было более понятно, я нарисовал дальше отдельно то, что должно остаться в картине.

И подобно тому, как я перенес в картину изображенный в перспективе куб, так же можно перенести в нее все тела, какие могут быть изображены в верхнем и нижнем планах.

После этого я научу, как можно при помощи трех нитей измерить и перенести в картину каждый видимый предмет, находящийся не слишком далеко. Также я хочу научить, как можно нарисовать то, что видишь. Если ты хочешь нарисовать то, что ты видишь перед собой, сооруди для этого надлежащий прибор, а именно.
