И хотя раньше, ради меньшего труда, я измерял здесь при помощи одного и того же разделенного масштаба фигуры одной длины, если желают воспользоваться этим для работы и сочетать фигуры вместе, то тонкие фигуры должны быть всегда сделаны более длинными, нежели толстые.

И если надо поместить вместе мужчину и женщину одного типа, то линия, при помощи которой измеряется женщина, должна быть на одну 18-ю часть короче линии мужчины и тело ее должно быть изображено более мясистым и мягким, нежели у мужчины, мужское же тело должно быть изображено с более жесткими очертаниями и менее мясистым.

И я сделал столь большие различия в пропорциях изображенных выше фигур от самых плотных и до самых тонких для того, чтобы каждый мог извлечь из этого основы и узнать, каким способом можно изменять фигуры сообразно своему вкусу и вводить в них различия, как я покажу дальше в следующей книжечке.

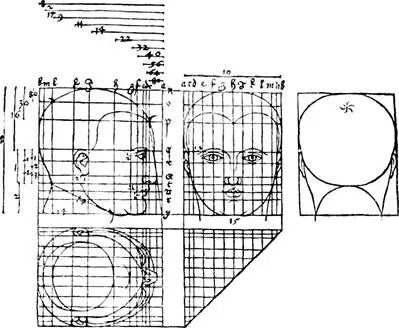

Я показал здесь раньше много различных фигур, теперь же я хочу описать мужскую голову более подробно, чем раньше, и нарисовать ее, причем буду пользоваться предыдущим порядком. Сделай сначала боковой вид головы в правильном квадрате высотою в одну восьмую длины человеческой фигуры и такой же ширины. Однако ради увеличения масштаба, чтобы яснее показать малые части, я буду брать размеры для этой головы исходя из более длинной линии, нежели та, которая описана в вышеназванных фигурах… [118]

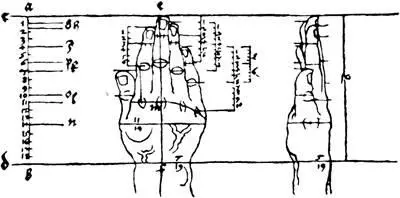

Далее я опишу вытянутую кисть руки сильного человека более подробно, чем она показана раньше, и, подобно тому, как раньше я сделал ее длиною в одну 10-ю часть, такою же я оставлю ее и теперь… [119]

Далее я опишу и нарисую маленького ребеночка. Для этого я воспользуюсь тем же порядком, что и в вышеописанных изображениях… [120]

В этой второй книжечке я снова научу измерять человеческую фигуру иным способом, а именно, при помощи масштаба, который я делаю длинным или коротким в зависимости от того, намереваюсь ли я измерять им большую или маленькую фигуру; и этот масштаб я всегда делаю равным одной 6-й части длины фигуры, которую я хочу измерять с его помощью.

Я даю ему также особое обозначение, чтобы, если я поставлю этот значок, было понятно и известно, что я подразумеваю под ним весь масштаб. И обозначение это выглядит так – φ.

Затем я делю этот масштаб на десять равных отрезков, и один такой отрезок я называю «числом», и обозначение, которое я ему дал, чтобы его узнавали, когда я описываю его, выглядит так – ξ.

Затем я делю «число» на десять равных отрезков, и один такой отрезок я называю «частью», и обозначение, которое я ей даю, чтобы ее можно было узнать, выглядит так – _!_.

Затем я делю одну из этих маленьких «частей» на три равных отрезка и один такой отрезок называю «кусочком», и я даю ему значок, чтобы его узнавали, и он выглядит так – . % …

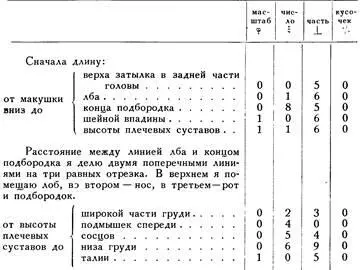

И если я хочу измерять с помощью этого масштаба и его частей, я делаю сбоку от надписей [121]таблицу, разделенную пятью отвесными парными линиями на четыре равных поля и пишу наверху каждого поля его название, а под названием ставлю его обозначение или значок. В первом поле я помещаю «масштаб» φ. Во втором – «число» ξ. В третьем – «часть» _!_ и в четвертом – «кусочек» %.

Таким образом, все части масштаба имеют свое особое поле. И когда я начну потом записывать длину, толщину и ширину между наружными очертаниями членов человеческой фигуры, я буду проводить линии от соответствующей надписи до вышеописанной таблицы; там я проставлю в соответствующее поле – «масштаба», «числа», «части» или «кусочка» – цифры, которые показывают, сколько «частей» или «чисел», много или мало, помещается в длине, толщине или ширине. Там же, где ничего нет, я ставлю нуль или 0.

Я приступаю далее к этому измерению в том же порядке, какого я придерживался в первой книжечке. Я устанавливаю три отвесные линии, равные длине фигуры, и замыкаю верх и низ двумя поперечными линиями, называемыми макушкою и подошвами. Возле первой я делаю изображение сбоку, возле второй – спереди, возле третьей – изображение сзади. Затем я измеряю длину членов фигуры сначала для бокового изображения и отмечаю эти размеры и снабжаю все поперечными линиями. И я переношу все поперечные линии, какие мне нужны, с бокового изображения на две другие отвесные линии для изображений спереди и сзади. И я помещаю все размеры членов в длину в виде отвесных линий позади бокового изображения. И в соответствии с тем, сколько содержится в каждой линии «масштабов», «чисел», «частей» или «кусочков», я обозначаю каждую из этих линий значком «масштаба», «числа», «части», или «кусочка» и ставлю рядом цифру, показывающую, сколько таковых она содержит.

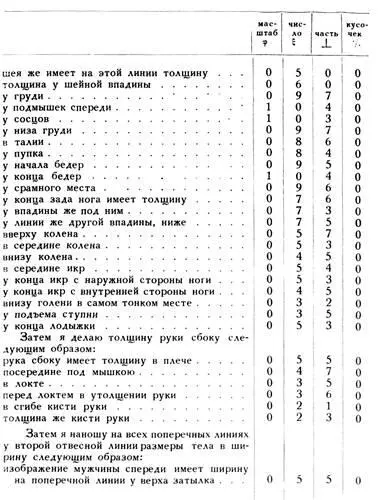

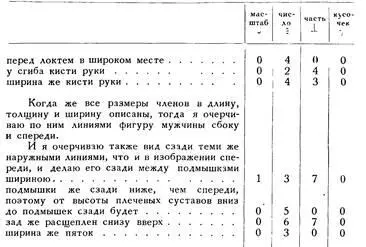

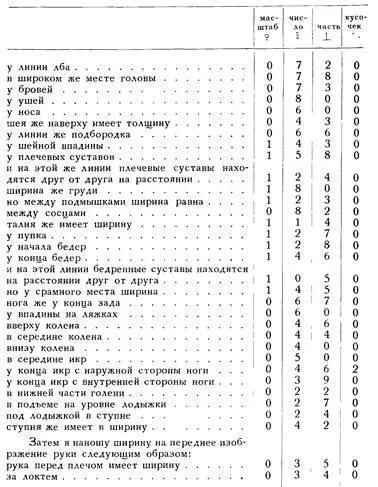

Подобным же образом я обозначу каждую поперечную линию бокового изображения и изображения спереди, указав, сколько каждая из них содержит в толщину или ширину. Когда это будет понято и хорошо усвоено, я начну и буду измерять плотного человека следующим образом.

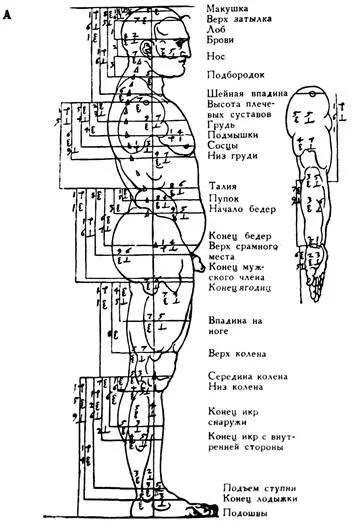

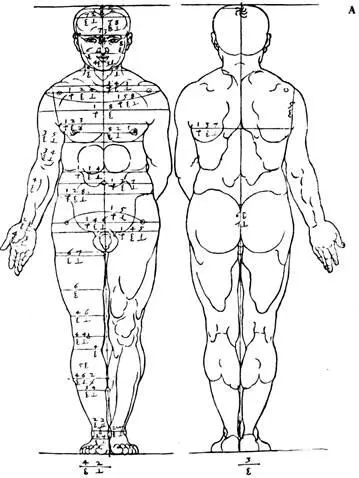

И я нарисовал здесь этого мужчину [А] так, как описано выше, дабы соединением слова и дела достигнуть более ясного понимания… [122]

Далее я опишу другого мужчину в том же порядке, что и раньше [В]… [123]

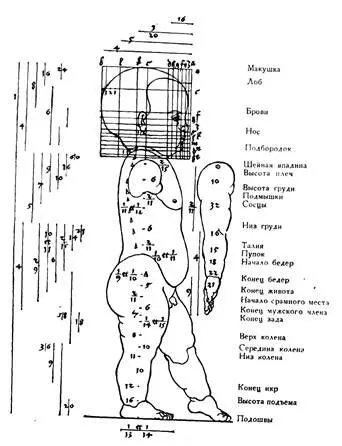

Мужчину ты обводишь циркулем, одну ножку которого ты ставишь в пупок, причем руку его ты вытягиваешь немного вверх, и так, как этот мужчина здесь описан, я изобразил его для лучшего понимания [С]… [124]

Далее я опишу женщину для этого только что описанного мужчины… [125]

Если ты вытянешь этой женщине руку немного вверх, ты можешь описать ее циркулем, поставив его ножку в пупок. И как описано выше, так я и нарисовал эту женщину [D]… [126]

Далее я измерю тонкого узкого мужчину, которого можно использовать для длинной фигуры, и я сделаю это в описанном ранее порядке [Е]… [127]
