Сомерс Кларк - Строительство и архитектура в Древнем Египте

Египтяне умели строить не только суда для перевозки грузов огромного веса, но и корабли для морских плаваний. Упоминания о таких кораблях встречаются уже во времена фараона IV династии Снофру, и в течение всей истории Египта к берегам Палестины и Восточного Средиземноморья постоянно отправлялись морские экспедиции. В правление царицы Хатшепсут к побережью Красного моря (Пунта) была отправлена крупная торговая экспедиция – впечатляющее число изображений судов было высечено на стенах ее храма в Дейр-эль-Бахри.

Египтяне строили свои лодки совсем не так, как мы, и способы их постройки описал Геродот (II, 96). Обшивка лодки изготовлялась путем соединения небольших досок, никаких шпангоутов у лодки не было. Боковую прочность судну придавали поперечные бимсы, шедшие от борта к борту по всей его длине. На моделях лодок видно, что продольная прочность обеспечивалась с помощью троса или тросов, закрепленных на обеих оконечностях судна и проходивших через две стойки, располагавшиеся на расстоянии одной трети и двух третей ее длины, образуя то, что англичане называют «связкой королевы», а американцы – «свиным скелетом». Таким способом была построена царская ладья из Дахшура, относящаяся к эпохе XII династии, которая хранится сейчас в музее Каира (фото 11), причем доски соединены при помощи шипов, вставленных в пазы (рис. 6). Изображения со сценами постройки таких лодок часто встречаются на стенах гробниц (рис. 7), где хорошо видна «лоскутная» поверхность этих судов, так как доски очень коротки.

Почему египтяне строили свои суда из коротких досок? Может быть, из-за того, что в Египте не было деревьев, из которых можно было бы получить длинные? Ответа на этот вопрос мы не знаем. Однако возникает еще один очень важный вопрос, на который, учитывая отсутствие необходимых данных, ответить очень трудно, – все ли суда строились по «лоскутному» принципу или нет? Модели лодок никак не помогают нам получить ответ, поскольку они все сделаны либо из одного куска, либо имеют форму плоскодонок и изображают, очевидно, небольшие лодки. Скорее всего, из малых досок строились суда средних размеров.

Единственное дошедшее до нас изображение корабля, способного перевозить грузы огромного веса, находится в Дейр-эль-Бахри, где это судно нагружено двумя обелисками [14], уложенными рядом друг с другом (рис. 9). Хорошо видно, что, несмотря на свои огромные размеры, судно имеет традиционную для всех египетских лодок форму. Оно, скорее всего, повторяет форму примитивных лодок из папируса, которые до сих пор используются в верховьях Нила (фото 12). На судне, перевозящем обелиски, мы видим три ряда банок.

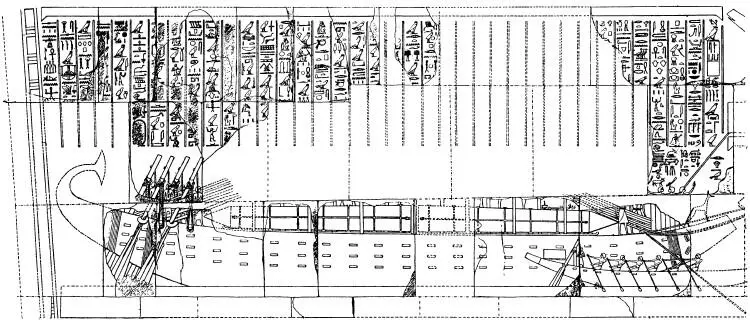

Рис. 9. Большая баржа царицы Хатшепсут, на которой были перевезены оба ее обелиска. Храм Дейр-эль-Бахри, Фивы

Изучая это изображение, следует помнить вот о чем: во-первых, художник сделал свой рисунок на стене не с натуры, а с быстрых зарисовок, сделанных им во время прибытия судна на место. Отсюда вовсе не следует, что он хорошо разбирался во всех деталях судов – и вправду, по тому, как он изобразил снасти, становится ясно, что это был явный дилетант. Во-вторых, следует иметь в виду, что, когда египтянин хотел изобразить один объект внутри другого или позади него, он часто рисовал дальний предмет поверх ближайшего. Глядя на рисунок, можно подумать, что обелиски лежали на палубе, хотя они могли быть внутри барки. Это исключает возможность того, что судно имело три ряда банок, если, конечно, его не сооружали вокруг обелисков. Исследователь не получает из этого рисунка никакого представления о том, каково было внутреннее строение подобных баржей; они никак не могли быть построены «лоскутным» способом, поскольку их борта никогда бы не выдержали веса обелисков, даже если бы были укреплены серией «связок королевы». Большие суда, вероятнее всего, представляли собой плоты из древесных стволов, которым, при необходимости, придавалась форма лодки.

Осадка таких судов могла быть большой, но не такой, чтобы помешать им спуститься по Нилу во время разлива. Время, отведенное на сооружение большого корабля Уни, – семнадцать дней – вполне реально, тем более что нигде не указано, что она имела такую же форму, что и судно царицы Хатшепсут.

Наличие стягивающих тросов на грузовой барже царицы Хатшепсут, а также бимсов, концы которых видны на рельефе (рис. 9), не обязательно означает, что лодка имела «лоскутное» строение. Плот, который был построен из многочисленных бревен, связанных друг с другом или соединенных каким-нибудь другим способом, вероятно, не мог обойтись без них – они помогали ему сохранить форму лодки. Читатель может судить, как мало мы знаем о судах, перевозивших тяжелые грузы.

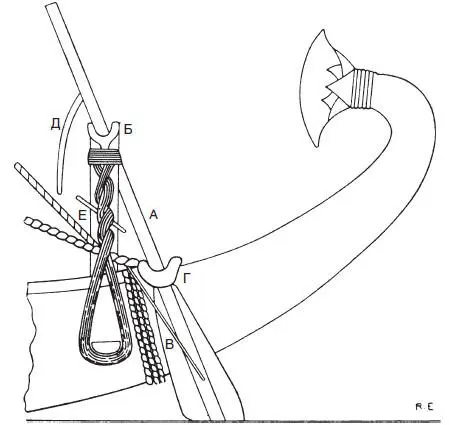

Рис. 10. Устройство рулевых весел на торговых судах царицы Хатшеп-сут, XVIII династия. Храм Дейр-эль-Бахри

Необычная форма египетских судов потребовала создания системы управления, которая сильно отличается от современной. На судах среднего размера применялась приитивная система, состоявшая из одного или более весла, которые держали в руках и вставляли в кольца или закрепляли тросами на одном борту лодки на таком расстоянии от кормы, которое было удобно для рулевого. Такой «руль» мы видим на стене в гробнице вельможи IV династии Секнефера, расположенной в Гизе. Здесь лодкой управляют три человека, держащие в руках весла. Более совершенный метод заключался в том, что рулевое весло прикрепляли в двух местах и снабжали рычагом-румпелем. С помощью него весло поворачивалось и действовало как истинный руль. Иногда использовали одно весло, в других случаях их было два – по одному с каждого борта. На больших судах царицы Хатшепсут, перевозивших обелиски, было два укрепленных весла, располагавшиеся по бортам. Однако не следует думать, что суда, имевшие два рулевых весла, поворачивали, скажем, вправо за счет того, что плоскость правого весла устанавливалась под углом к водному потоку и наоборот. Если бы это делалось, то весло оторвалось бы. Каждое весло было отдельным рулем, и лодка поворачивалась вправо или влево с помощью их обоих, хотя угол каждого из них был разным и зависел от того, в какую сторону надо было повернуть. В тех случаях, когда на судне имелось несколько рулевых весел, одно весло служило рулем, а другие усиливали его по мере необходимости. На рис. 10 мы видим рулевое весло, установленное на одном из кораблей, которые принимали участие в экспедиции в Пунт, организованной царицей Хатшепсут. Весло (А) располагается на стойке (Б) и удерживается от соскальзывания вниз канатом (В), а к корпусу прикрепляется с помощью петли (Г). Весло поворачивалось с помощью румпеля (Д). Канаты, привязанные к одному борту лодки, проходили через рулевые стойки (Е) и оттуда вниз к другому борту. Они скручивались жгутом, который обеспечивал прочность всей системе управления.
