Сомерс Кларк - Строительство и архитектура в Древнем Египте

Рис. 43. Разрез участка основной стены и облицовки южного фасада мастабы в Гизе

Можно с уверенностью сказать, что лицевая сторона кладки шлифовалась уже после того, как стена или целое здание были построены. Можно не сомневаться, что верхняя часть блоков обтесывалась сразу же после их укладки – тому есть множество свидетельств. На некоторых мастабах Гизы, у которых не сохранились облицовка и блоки внешних рядов кладки, хорошо заметно (рис. 43), что выравнивание верхней части кладки проводилось на такую глубину, что распространялось и на те блоки, из которых выкладывалась центральная часть сооружения. Это видно и в Великой пирамиде, где верхняя часть некоторых блоков внешних рядов кладки была выровнена только на небольшое расстояние, причем разница между выровненными поверхностями и нетронутыми доходит до нескольких сантиметров. Другим подтверждением является то, что во многих образцах кладки линия горизонтального шва, хотя и ровная, иногда проходит не параллельно линиям нижнего шва в других местах (рис. 3), а это могло произойти только в том случае, если верхушки блоков по всей длине обтесывались сразу же после укладки. Более того, особенности кладки, состоящей из блоков разной высоты, о которой будет рассказано ниже, можно объяснить только этим.

Задняя часть блоков в большинстве случаев обтесывалась очень грубо, если вообще обтесывалась. Встречаются, однако, и исключения, среди которых самыми лучшими примерами являются облицовочные камни Великой пирамиды (рис. 96). Тот факт, что египтяне могли, если хотели, очень плотно подгонять не только боковые, но и задние поверхности блоков, очень важен при изучении методов отделки камня.

Плотно подогнанная кладка из гигантских блоков обладает двумя удивительными особенностями, которых мы не увидим в современном строительстве. Во-первых, блоки, стыкующиеся со своими соседями безо всяких щелей на всю глубину кладки, не имеют прямоугольной формы, а часто даже близко ее не напоминают, в результате чего появлялись «косые» швы (фото 27, 28, 33). Во-вторых, во многих сооружениях блоки одного ряда имеют разную высоту (фото 28, 29). Иногда обе эти особенности встречаются в пределах одной стены (фото 28, 30).

Наличие косых швов между соседними камнями, несомненно, говорит о том, что при их обтесывании не использовался угольник, хотя он был известен египтянам (фото 65). Строители обтесывали блоки под разными углами, совершенно не смущаясь этим. На первый взгляд, косые швы возникли в кладке совершенно беспричинно, но, поскольку они так часто встречаются в сооружениях любой эпохи, необходимо объяснить причину их появления, поскольку мы не можем сказать, что их делали только ради смеха или по нужде.

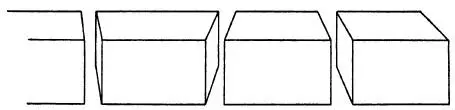

Рис. 44. Кладка «типа А». Плоскости всех боковых швов вертикальны

Если внимательно изучить кладку с косыми швами, то можно заметить, что очень часто в одном ряду плоскости нескольких боковых швов располагаются примерно под прямым углом к плоскости горизонтальных швов (рис. 44) или к вертикальной плоскости, проходящей вдоль лицевой стороны кладки (рис. 45). Гораздо реже встречаются боковые швы, плоскости которых являются косыми во всех отношениях. Эти швы требуют более пристального изучения.

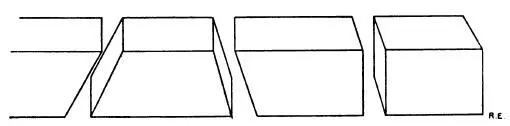

Рис. 45. Кладка «типа Б», в которой плоскости всех боковых швов располагают под прямым углом к лицевой поверхности блоков

Тот факт, что плоскости боковых швов располагаются под углом, говорит о том, что блок обтесывали, чтобы пригнать его к соседнему, а то, что они часто располагаются почти под прямым углом к лицевой плоскости, свидетельствует о том, что эти блоки для обтесывания устанавливались на одной линии и что одновременно обрабатывалась пара блоков. Ложе (на котором в конце концов устанавливались эти блоки) выравнивалось путем стесывания верхней и боковой части всей линии блоков, пока не появилась единая вертикальная плоскость. Быть может, выравнивалась поверхность каждого блока в отдельности, но это маловероятно. Вполне возможно, что боковой шов формировался таким образом: на концах каждой пары блоков делались отметки, располагавшиеся на одинаковом расстоянии друг от друга (рис. 46; аб = вг; а'б'= в'г') и лицевая поверхность блоков стесывалась до образования вертикальной плоскости ниже точек ав, бг, а'в' и т. д. Наличие боковых швов, которые являются косыми во всех отношениях, можно объяснить таким образом. Предположим, что вместо обтесывания блока ниже этих точек на каждой паре блоков делались отметки, расположенные на одинаковом расстоянии друг от друга, и края боковых швов обрабатывались так, чтобы получились плоскости, проходящие через три точки на каждом блоке. Если сделать такую работу с большой точностью, то блоки окажутся идеально пригнанными друг к другу уже в процессе их укладки на ложе, а необходимость двигать их туда-сюда, чтобы они плотнее соприкасались, отпадает. Однако вряд ли можно обтесать две параллельные плоскости, чтобы они подошли друг к другу с такой точностью, которую мы видим на многих древних памятниках. Опытные каменщики, с которыми мы беседовали на эту тему, единодушно заявили, что это совершенно невозможно, хотя идеально ровную поверхность можно получить без особого труда, однако тот факт, что боковые швы располагаются не под прямым углом, а под углами близкими к нему, говорит о том, что блоки не были обтесаны заранее и что их установили на место только после предварительной подгонки.

Если же допустить, что блоки перед укладкой подгонялись друг к другу, то процесс их обработки сильно упрощался. Значит, метод подготовки камней к обработке заключался в следующем: блоки укладывались в линию так, как описано выше, на конце каждого из них вырубались ровные поверхности, часто ниже двух отметок по вертикали (рис. 46), затем эти поверхности шлифовались и делались как можно более параллельными. Потом эти ровные поверхности стыковались и обтесывалась лицевая сторона всей линии блоков – так появилась одна длинная плоская поверхность, на которую потом укладывался новый слой кладки. Если это объяснение верное, то надо определить, каким образом плотно стыковались крупные блоки. Если они лежали на салазках без полозьев, то такая стыковка была невозможной, хотя салазки не самое удобное средство для того, чтобы слегка перемещать блоки. Идеальным приспособлением для этого была качалка (фото 23), поскольку она позволяла наклонять камень вперед и назад, а также поворачивать и поднимать его, как было описано выше, с помощью крупных клиньев, которые подкладывались под полозья. Поскольку нижняя поверхность качалки на древних моделях слегка уплощена, на ней можно было и перетаскивать блоки, хотя салазки приспособлены для этого гораздо лучше.
