Петр Горохов - Борис Львович Розинг - основоположник электронного телевидения

Этот новый, "кинематический", как его назвал Б. Л. Розинг, способ модуляции, в отличие от старого, "статического", позволял упростить конструкцию трубки, повышал чувствительность всей системы и увеличивал яркость изображения на экране трубки в несколько раз. Введение модуляции скорости движения электронного пучка по экрану трубки представляло собой новое оригинальное решение, найденное Б. Л. Розингом.

Новая схема телевизионной системы Розинга с использованием модуляции скорости движения электронного пучка в приемной трубке была запатентована им в 1911 г. в России, а затем в Англии, Германии и США.

К концу 1910 г. усовершенствованная аппаратура была готова для проведения практических опытов. Чтобы уменьшить влияние соединительных проводов, передающий и приемный аппараты были расположены в непосредственной близости один от другого.

Вспоминая о своей работе в этот период, Борис Львович писал: "Опыты развиваются все дальше, одна оптическая система сменяется другой, динамомашины у зеркал заменяются проволочными сопротивлениями, эти последние — вращающимся конденсатором, катодная трубка получает все новый вид, покрывается обмотками проволок, экран и пятно делаются все меньше, наконец применяется микроскоп для наблюдения за флуоресцирующим пятном.

Прибор со всех сторон обставляется батареями, реостатами, выключателями, измерительными приборами; опыты как бы переносятся в подземелье, в комнату, закрытую от дневного света, где по целым часам гудят быстро вращающиеся зеркала, полосы яркого электрического света мелькают кругом, а перед глазами на темном поле зрения микроскопа флуоресцирующая точка непрерывно бежит по бесконечной зигзагообразной линии как бы со скоростью почтового поезда. Необходимость регулирования нескольких реостатов и батарей, отсчеты измерительных приборов, замыкание и размыкание десяти выключателей держат нервы в напряженном состоянии. А между тем опыты дают все еще неопределенные результаты. Наконец в записной книжке появляется запись: 9 мая 1911 г. в первый раз было видно отчетливое изображение четырех параллельных светлых линий.

Книжка откладывается вместе с остатками старого прибора, хранящего надпись: опыты 1897 года" [ 12В. Л. Р о з и я г. Электрическая телескопия.].

Факт, отмеченный лаконичной фразой в записной книжке, был на самом деле знаменательным историческим событием. Это была первая в мире телевизионная передача, так как ни один из предшественников Розинга не мог показать свою систему в действии и передать хотя бы простое изображение. Она знаменательна не только как первая в истории мировой науки и техники телевизионная передача, но и как первый шаг на пути практического применения электронного телевидения. Эта передача как бы символизировала победу нового направления в развитии телевидения.

Если учесть состояние техники электронных приборов того времени и отсутствие усилителей слабых фототоков, то следует признать, что получение на экране трубки даже простых изображений, передаваемых на небольшое расстояние, явилось величайшим научно-техническим достижением.

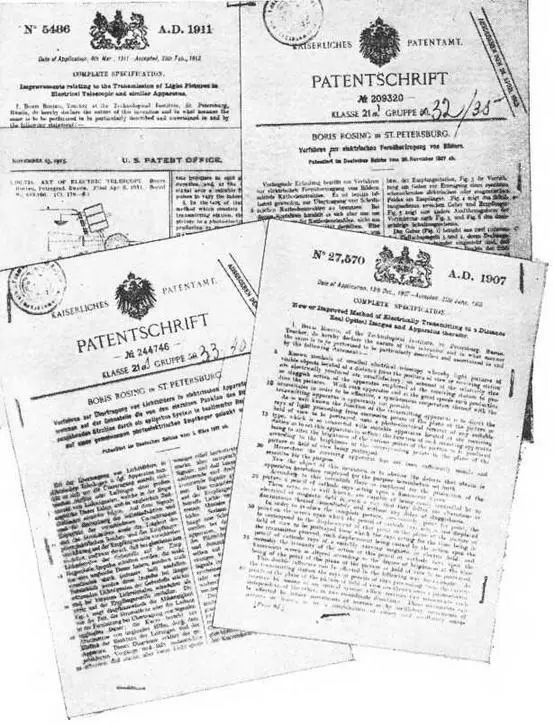

Иностранные патенты Б. Л. Розинга

Страница из записной книжки Б. Л. Розинга с записью о первой успешной передаче изображения

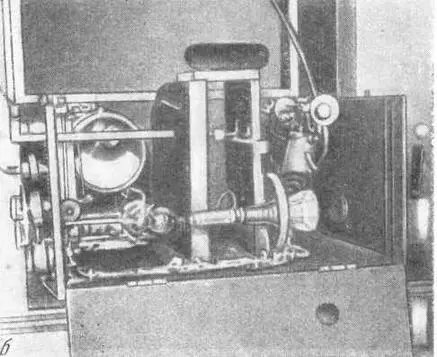

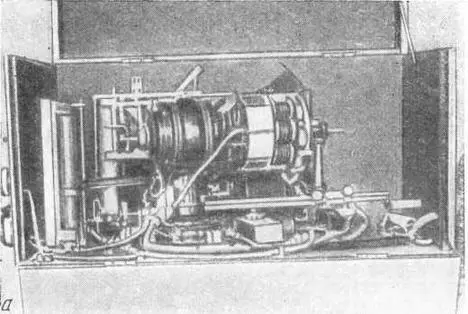

Передающий (а) и приемный (6) аппараты Б. Л. Розинга (1911 г.)

Борис Львович демонстрировал свои опыты группе петербургских физиков, среди которых были В. К. Лебединский, В. Ф. Миткевич, С. М. Покровский и др. Передавалось изображение решетки, помещенной перед объективом передатчика и освещенной проходящим светом. Это был наиболее благоприятный, с точки зрения передачи, вариант. Изображение на экране трубки состояло из четырех полос; при закрывании одного из отверстий решетки соответственные полосы на экране исчезали.

Вот, что писал в своих воспоминаниях об этих передачах один из учеников Б. Л. Розинга, в то время студент, а впоследствии профессор и заведующий кафедрой Ленинградского технологического института, Н. А. Маренин:

"Я впервые познакомился с (Борисом Львовичем еще будучи студентом первого курса Технологического института, так как он ассистировал Н. Л. Щукину на репетициях по теоретической механике. В лице Бориса Львовича я нашел чрезвычайно интересного, отзывчивого человека, с богатой творческой фантазией, постоянно занятого решением какой-либо задачи из самых разнообразных областей науки и техники... (Электрометрическая лаборатория постоянно была загромождена в разных местах очередными экспериментами Бориса Львовича, а также и нашими, студенческими, из разряда любителей, которым Борис Львович предоставлял весьма широкую свободу в пользовании оборудованием и приборами. Само собой разумеется, что некоторые из студентов помогали чем могли и самому Борису Львовичу.

В конце 1908 г. "электрический телескоп" уже был в действии. (Это была довольно примитивная установка с проволочной связью между передатчиком и приемником, причем для передачи сигнала требовалось шесть проводов, число строк развертки было всего 12, и изображение можно было передать весьма простое, например решетку или пальцы раскрытой руки, но это было уже живое движущееся изображение... Помню, с каким волнением мы, помогавшие Борису Львовичу в его опытах, следили за этими примитивными изображениями, переданными по проводам с использованием электронного луча, невесомого и безынерционного, послушно рисующего на экране. Это был верный путь, предугаданный Борисом Львовичем...

"Электрический телескоп" в действии видели многие наши профессора и преподаватели... По-видимому, примитивность передачи расхолаживала зрителей, не позволяя оценить всю важность предложения Бориса Львовича" [ 13В статье: П. В. Шмаков. Первая в мире телевизионная передача. "Вестник связи", 1951, № 4, стр. 22—24,].

Отмечая заслуги Б. Л. Розинга в области электрической телескопии, Русское техническое общество присудило ему в 1912 г. золотую медаль и премию имени почетного члена общества К. Ф. Сименса[ 14"Журнал общего собрания Русского технического общества 19 мая 1912 г." Записки РТО, 1913, № 6—7, стр. 61.]. (Эта премия присуждалась один раз в два года за выдающееся изобретение, усовершенствование или исследование в области электротехники.
