Петр Горохов - Борис Львович Розинг - основоположник электронного телевидения

Ламповый усилитель устранял основное препятствие на пути реализации телевидения — невозможность усиления слабых сигналов изображения, а техника радиосвязи позволяла использовать в качестве канала для передачи этих сигналов не проводные линии, а радиолинию. Во многих странах получило распространение массовое радиовещание. Все это способствовало возобновлению интереса к телевидению. Начался новый период его развития, ознаменовавшийся переходом к разработке практических телевизионных систем на основе новых достижений науки и техники. Однако это не означало, что задача телевидения могла быть решена сравнительно просто.

Б. Л. Розинг при первой возможности снова приступает к продолжению своих работ по телевидению. Такая возможность открылась для него в 1924 г., когда он был приглашен работать в качестве старшего научного сотрудника в Ленинградскую экспериментальную электротехническую лабораторию научно-технического отдела ВСНХ.

Основные задачи Ленинградской экспериментальной электротехнической лаборатории (ЛЭЭЛ), выделившейся с 1 февраля 1924 г. из Государственного научно-технического института в самостоятельное научное учреждение, заключались в том, чтобы оказывать всестороннее содействие развитию электропромышленности в стране и своей научно-исследовательской и испытательной работой помогать заинтересованным государственным учреждениям в разрешении различных вопросов в области электротехники. Лаборатория состояла из трех основных отделов: слабых токов (электросвязи), токов высокой частоты (радиосвязи) и сильных токов. Возглавлял лабораторию профессор Валентин Иванович (Коваленков (впоследствии член-корреспондент Академии наук СССР).

Здесь в распоряжение Б. Л. Розинга были предоставлены лаборатория, оборудованная необходимой аппаратурой, и штат сотрудников. Лишь при Советской власти он получил необходимые условия и средства для постановки и широкого проведения своих работ. "Только теперь получилась возможность продолжить опыты, — писал он в автобиографии, — и я надеюсь благополучно их закончить".

В ЛЭЭЛ Б. Л. Розинг воссоздал свою систему и внес ряд усовершенствований в передающее и приемное устройства.

Была разработана новая оптическая система для "получения неискаженного в отношении яркости, отчетливости и увеличения изображения" [ 1Б. Л. Розинг. Устройство для получения неискаженного изображения в электрических телескопах. Советский патент № 3422, заявлен 25 февраля 1925 г.].

Для повышения четкости изображения число граней барабана, вращающегося вокруг горизонтальной оси, было увеличено до 48, а второй барабан заменен одним зеркалом. Это зеркало при помощи эксцентриков совершало колебательное движение, двигаясь равномерно в одну сторону в течение 0,1 сек., затем быстро возвращалось в исходное положение и снова начинало движение в прежнем направлении. Повороту зеркального барабана на одну грань соответствовало отклонение зеркала на 748 полного утла его качания. Такая система развертки обеспечивала правильное чередование строк без всяких перерывов. Изображение разлагалось на 2400 элементов.

Была также изменена схема получения отклоняющего напряжения для электроннолучевой трубки. Оно снималось с конденсатора, соединенного через большое сопротивление с источником тока. Конденсатор заряжался за время поворота барабана на одну грань и разряжался практически мгновенно. Благодаря этому к трубке подводилось отклоняющее напряжение пилообразной формы. В другом варианте пилообразное отклоняющее напряжение получалось от схемы с катушкой индуктивности.

Подверглась изменению и электроннолучевая трубка приемного устройства. Основное внимание Б. Л. Розинг сосредоточил на получении тонкого электронного пучка, уменьшении аберраций и устранении взаимодействия фокусирующего и отклоняющего полей. Идею устройства такой трубки он высказал еще в 1916 г. Для фокусировки электронного пучка он применил фокусирующую катушку, расположенную по всей длине горловины трубки и создающую равномерное и продольное магнитное поле. Под действием этой катушки электронный пучок сводился в очень яркое пятно на экране. Отклонение пучка осуществлялось однородным электрическим полем отклоняющих пластин, длина которых равнялась длине фокусирующей катушки. Этим достигалась строгая пропорциональность между напряженностью поля и углом отклонения пучка. Однако при значительной длине пластин максимальный угол отклонения пучка мог быть очень небольшим. Соответственно уменьшались и размеры изображения на экране, и для рассмотрения его нужно было пользоваться микроскопом. Такой способ мог быть применен только в лабораторной установке на этапе разработки трубки.

В. Л. Розинг в Ленинградской экспериментальной электротехнической лаборатории. Перед ним— передающий аппарат, справа в большом ящике — приемный аппарат

Интересна также конструкция электроннолучевой трубки, которую Б. Л. Розинг намеревался использовать как в осциллографах, так и для приема изображений[ 2Б. Л. Розинг. Катодная трубка. Авторское свидетельство на изобретевие № 30768, заявлено 9 мая 1928 г.]. В этой трубке с фокусировкой электронного пучка продольным магнитным полем для улучшения фокусировки и уменьшения размеров трубки горловина имела форму кольца. На ней размещалась тороидальная обмотка, создававшая равномерное фокусирующее поле.

Б. Л. Розинг предложил также новые способы модуляции интенсивности электронного пучка в трубке [ 3Б. Л. Розинг. Способ и устройство для получения колебаний и яркости флуоресцирующего пятна на экране катодного осциллографа. Советский патент № 3426, заявлен 25 февраля 1925 г,]. По одному из этих способов в трубку между катодом и анодом вводилась управляющая сетка, на которую подавались сигналы изображения от фотоэлемента. По второму способу ток сигнала изображения пропускался по дополнительной обмотке, наложенной на фокусирующую катушку. Второй способ вряд ли можно считать удачным, так как поле модулирующей обмотки могло вызвать нарушение фокусировки пучка.

Для усиления сигналов изображения он применял ламповые усилители, но наряду с этим не отказывался и от идеи усиления фототоков за счет колебательного разряда фотоэлемента, считая, что это позволило бы снизить требуемое усиление в приемнике.

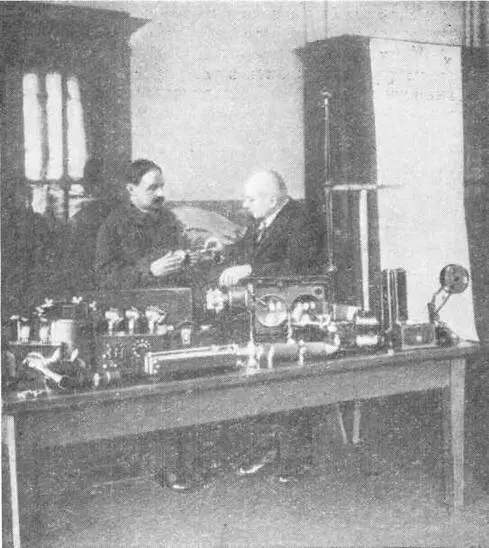

Б. Л. Розинг и В. И. Коваленков в Ленинградской экспериментальной электротехнической лаборатории
