Представим себе наводчика танка в бою. Его лицо прижато к налобнику прицела, то есть по сторонам он не смотрит и органами наведения пушки манипулирует вслепую. Правая рука лежит на маховике вертикального наведения, левая — на маховике ручного привода поворота башни. По воспоминаниям некоторых танкистов они скрещивали руки, вращая правой маховик механизма поворота башни. Возможно, так было удобнее. Для перехода на электропривод наводчику нужно было протянуть руку (левую, правой это сделать было затруднительно) и нашарить им небольшой маховичок контроллера, расположенный на механизме поворота сверху. При этом необходимо было не забыть переключиться с ручного привода на электромеханический, нажав маленькую кнопку рядом с маховичком. Как говорится «суду все ясно» — ни один нормальный человек в горячке боя делать всего этого не будет. Поэтому наводчики «тридцатьчетверок» в основном пользовались только ручным приводом поворота башни. В значительной степени выбор им облегчал и тот факт, что на танках выпущенных зимой 1941–1942 годов, например, электропривод поворота башни вообще отсутствовал — на заводы не поступали электромоторы.

По сравнению с Т-34 у Т-34–85 маневр огнем существенно улучшился. Механизм поворота башни имел объединенное управление ручным и электрическим приводами, что существенно облегчало пользование им. Полный оборот с использованием электропривода башня совершала за 12–15 с.

Что же, башню мы развернули, пора целиться. Несколько слов о прицелах.

Танки Pz.IV первоначально оборудовали монокулярным телескопическим шарнирным прицелом TZF 5b, а начиная с Ausf.E — TZF 5f или TZF 5f/1. Эти прицелы имели 2,5-кратное увеличение и поле зрения 25о. Во время вертикальной наводки окуляр в них оставался неподвижным, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицел имел ручной привод к щеткам очистки наружной поверхности защитного стекла от пыли, грязи и снега.

Танки «Пантера» Ausf.D оснащались бинокулярным телескопическим шарнирным прицелом TZF12, а Ausf.А и G — монокулярным TZF12а. Бинокулярный прицел состоял из двух труб, левая из которых отличалась от правой отсутствием сетки со шкалами прицеливания. Он имел 2,5-кратное увеличение и поле зрения 30о. Основным недостатком бинокулярного прицела TZF12 было малое увеличение, обеспечивавшее ведение прицельного огня на дистанциях не свыше 2000 м, что не позволяло в полной мере использовать великолепные баллистические характеристики пушки КwК 42.

Монокулярный прицел TZF12а по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение — 2,5- и 5-кратное. Поле зрения соответственно составляло 30о и 15о. Прицел TZF12а обеспечивал ведение прицельного огня на дистанциях до 4000 м.

Прицелы изготавливались фирмой Karl Zeiss в Йене.

Для ведения стрельбы из пушки Л-11 танка Т-34 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 — телескопический прицел ТОД-7 и перископический панорамный прицел ПТ-7, впоследствии замененные на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4–7. На части танков помимо штатного перископического прицела устанавливалась командирская панорама ПТК.

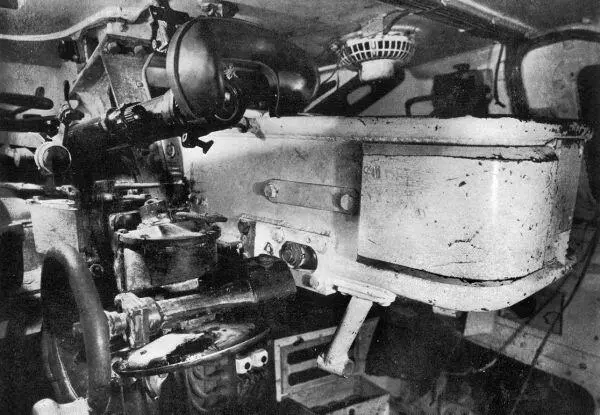

Интерьер башни танка Pz.IV Ausf.Е. Хорошо видны ограждение пушки, налобник и окуляр телескопического прицела и маховик подъемного механизма.

Телескопический прицел ТМФД-7 имел 2,5-кратное увеличение и поле зрения 15о. Он обеспечивал большую точность наведения, но работа с ним была неудобна, так как окулярная часть перемещалась вместе с орудием, а значит, наводчику приходилось либо сползать со своего сиденья, придавая стволу орудия угол возвышения, либо привставать с него, придавая угол склонения. Перископический прицел, в отличие от телескопического крепился не на орудии, а в крыше башни. Он обеспечивал круговой обзор при неподвижном окуляре. Головная призма прицела была связана с пушкой параллелограмным приводом. Прицел ПТ-4 имел более низкую точность наведения вследствие ошибок, вводимых паралеллограмным тяговым устройством и дифференциальным механизмом.

Для стрельбы прямой наводкой из 85-мм пушки Д-5Т танка Т-34–85 использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16о. Оба они имели оптический шарнир, состоявший из четырех зеркал. Головная часть прицела жестко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.

Для ведения стрельбы из 75-мм пушки М3 танка «Шерман» использовались телескопический прицел М55 и перископический прибор М4 со встроенным телескопическим прицелом М38; из 76-мм пушки М1А1(М1А2) — телескопический прицел М71D с 5-кратным увеличением и полем зрения 13о и перископический прибор М4А1 со встроенным телескопическим прицелом М47А2 с 1,44-кратным увеличением и полем зрения 9о. Пушки были стабилизированы в вертикальной плоскости наведения. Стабилизатор «Вестингауз» относился к типу гироскопических стабилизаторов с индикаторными маятниковыми гироскопами и силовой гидравлической следящей системой.

Нет никакого сомнения, что лучшими из перечисленных, да и вообще лучшими танковыми прицелами Второй мировой войны, были немецкие. Все попытки некоторых современных исследователей поставить отечественный прицел ТМФД-7 на один с ними уровень не выдерживают критики. Привлечение в качестве «экспертов» специалистов Абердинского полигона в США ничего кроме улыбки вызвать не может. В этом случае обычно ссылаются на отчет этого полигона об испытаниях танка Т-34, в котором американцы дали высокую оценку советскому прицелу, назвав его «лучшим из им известных». Напомним читателю, что танки Т-34 и КВ-1 прибыли на Абердинский полигон в ноябре 1942 года и проходили испытания в течение года. Когда точно составлялся отчет полигона автору не известно, но точно известно, что США в годы Второй мировой войны не являлись лидером мирового танкостроения. Кроме того, какие, собственно, прицелы были известны амерканцам в тот период? Свои, английские, да японские. Первые трофейные немецкие танки прибыли в Абердин только в апреле 1943 года. Интересно, что американцы записали, ознакомившись с немецкими прицелами?

Не могут не удивить и личные впечатления, которыми делятся некоторые исследователи после знакомства, например, с прицелом ТМФД-7 выпуска 1943 года — мол, спустя 60 лет, «видимость была вполне удовлетворительной». Ничего не скажешь, серьезная оценка качества танкового прицела! Хотелось бы напомнить, что через дырку в заборе видимость тоже вполне удовлетворительная.
