Валерий Августинович - Битва за скорость. Великая война авиамоторов

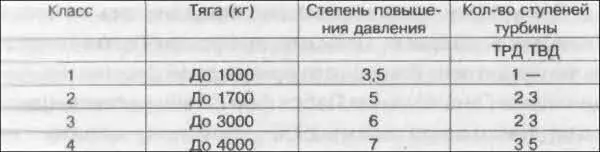

В качестве разработчиков первого турбореактивного двигателя (ТРД) с осевым компрессором были выбраны фирмы «БМВ» и моторное отделение «Юнкерса». Была составлена и первая классификация (матрица) проектируемых типов ТРД, представленная ниже.

Как видно из таблицы, уже тогда задумывалась целая гамма реактивных двигателей, включая и турбовинтовые (ТВД). Предусматривалась и разработка промежуточного (между ТВД и ТРД) класса реактивных двигателей — двухконтурного (ТРДД). Но на него не обратили тогда серьезного внимания и это было понятно: в самостоятельный класс этот вид двигателей оформился позже, когда технологический прогресс позволил сильно поднять температуру газа перед турбиной. Как и в случае с поршневым мотором воздушного охлаждения, именно двухконтурный двигатель является настоящим авиационным газотурбинным двигателем: нигде, кроме авиации, он не применяется. Далее мы увидим, почему.

Управление Шельпа провело большой объем исследовательских работ и по перспективному высокоэкономичному турбовинтовому двигателю с теплообменником для дальнего самолета, летающего со скоростью 600 км/ч на высоте 10 000 м. План работ по реактивным двигателям был составлен на… 16 лет! Несомненно, к 1950 г. Германия могла иметь передовую, непревзойденную авиацию в мире.

Параллельно с разработкой двигателей в Техническом управлении Министерства авиации в его самолетном отделе велась и разработка планера под новый двигатель. Работы над будущим реактивным самолетом (им оказался Ме-262) велись совместно с фирмой «Мессершмитт».

Пока Министерство авиации определялось со своей структурой, кадрами, планами, выпускник Геттингенского университета факультета прикладной физики и аэродинамики Ганс-Иоахим Пабст фон Охайн увлекся идеей реактивного двигателя и в 1935 г. даже получил патент на изобретение одной из разновидностей двигателя, близкий к патенту Уиттла, полученного им в 1930 г. Одержимый идеей создать такой двигатель, Охайн привлек к этому инженера-механика гаража Bartels und Becker, обслуживавшего его спортивный кар, Макса Хана. Как говорил позже фон Охайн: «Я как физик не имел понятия, что такое болты и гайки». За 1000 марок собственных денег Охайн и Хан сделали «гаражную модель» первого в мире турбореактивного двигателя. Эта модель впечатляла своей простотой: к диску с одной стороны были приклепаны радиальные «лопатки» центробежного компрессора, а с другой — центростремительной турбины. Камера сгорания располагалась над колесом.

Вся «квадратная» (диаметр был примерно равен длине двигателя) конструкция была выполнена из листовых заготовок. По сравнению со сложной кинематикой и динамикой поршневых моторов этот «гадкий утенок» должен был просто ошеломить самолетных инженеров. Так оно и вышло. Автор видел двигатель Охайна в музее авиации в Мюнхене — в сравнении с тяжеленными поршневыми этот мотор кажется игрушкой. Когда автор этих строк поступил в МАИ в 1957 г. и, естественно, услышал о пионерах эры реактивных двигателей, авиация уже прошла огромный путь развития и вся стала реактивной. Казалось, что Охайн давно умер, а его изобретение и образец мотора, судя по чертежам и описанию патента, принадлежит древней истории техники, как вертолет Леонардо да Винчи — настолько ушли вперед конструкции двигателей. А между тем Охайн был не только жив (ему в 1957 г. было всего 46 лет!), но и активно работал в США, куда он перебрался после войны. Но об этом нам никто никогда не говорил, а альтернативных источников информации не было.

Между тем начались испытания «гаражной» модели и проявились неизбежные дефекты, в первую очередь связанные с горением. Деньги быстро кончились, надо было искать спонсора. Профессор Роберт В. Поль, хорошо знавший Охайна, в феврале 1936 г. написал рекомендательное письмо Эрнсту Хейнкелю, известному владельцу и конструктору самолетной фирмы. Эрнст Хейнкель (1888–1958), которому в это время еще не было и пятидесяти лет, принадлежал уже к другому поколению инженеров, нежели Гуго Юнкерс. Не имея никакого опыта в разработке авиамоторов, Хейнкель тем не менее всегда следил за новинками в области моторостроения, включая ракетные двигатели. После встречи Охайна с инженерами Хейнкеля первый в том же 1936 г. был приглашен к нему на фирму на работу. Вскоре там же оказался и Макс Хан. Позднее Охайн вспоминал: «Когда я впервые пришел к Хейнкелю, инженеры посчитали меня сумасшедшим специалистом-физиком, который не учитывал проблем, связанных с материалами, их обработкой, литьем и т. п. Меня очень волновали пробелы в моем обучении, и я очень много работал над их устранением, с тем, чтобы стать полноценным инженером. Через два года я уже знал все теоретические вопросы проектирования ( как ему казалось. — А.В .) и инженеры Хейнкеля уже не могли сказать мне ничего нового об этом предметe» ( Кей, с. 20 ).

Работы по созданию первого в мире турбореактивно-I о двигателя HeS 1 (Heinkel-Strahltriebwerk 1 — реактивный двигатель Хейнкеля-1) велись в отдельном помещении под Ростоком и были строго засекречены. Над проектом работала группа опытных инженеров-конструкторов в количестве восьми человек и такая же по количеству группа опытных слесарей под руководством Хана. Благодаря листовой конструкции мотора его быстро изготовили на местном… судозаводе. К марту 1937 г. демонстрационный HeS 1 был готов и испытан, правда, вместо обычного углеводородного авиационного топлива на первых испытаниях использовался чистый водород из-за проблем с организацией горения. В то время все было внове — и в том числе аэродинамическая схема стабилизации горения с помощью зоны обратных токов, ставшая позднее классической. Ведь в прямоточном потоке воздуха, который имеет место в турбореактивном двигателе, из-за большой разницы скоростей потока и распространения пламени стабилизация пламени невозможна без специальных устройств — пламя будет «сдуваться».

Тут же началась работа по усовершенствованию двигателя, получившего обозначение HeS 3. Это был уже «деловой» двигатель, над которым работало много специалистов. Модификация двигателя Охайна HeS ЗЬ к лету 1939 г. была готова к летным испытаниям. В июле начались летные испытания на «летающей лаборатории» — самолете Не-118, одномоторном моноплане, конкуренте пикирующего бомбардировщика Ю-87. Двигатель Охайна был подвешен под фюзеляжем. Самолет пилотировал капитан ВВС Эрих Варзитц. Двигатель запускался после взлета самолета с помощью поршневого мотора. В августе уже был готов специально спроектированный планер самолета Не-178 для установки на него второго экземпляра двигателя. Первый в мире реактивный самолет Хейнкеля представлял собой одноместный моноплан с верхним расположением крыла и размещением двигателя в фюзеляже с длинным выхлопным каналом. По сравнению с тогдашними самолетами он был необычного вида — отсутствовал винт. Позже, правда, двигатели размещали на самолете в отдельных гондолах.
