Алекс Громов - «Волчьи стаи» во Второй мировой. Легендарные субмарины Третьего рейха

Вооружение и оборудование немецких подводных лодок, в первый год войны имевшее множество изъянов и часто дававшее сбои, постоянно совершенствовалось, помимо создания новых более надежных модификаций. Это являлось «ответом» на появление у противника новых средств противолодочной обороны и способов обнаружения субмарин.

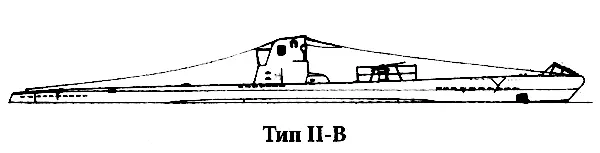

Лодки типа II-B(«Einbaum» — «каноэ») были приняты на вооружение в 1935 г.

Было построено 20 субмарин: U-7 — U-24, U-120 и U-121. Экипажи насчитывали 25–27 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 42,7 х 4,1 х 3,8 м.

Водоизмещение (в надводном/подводном положении): 283/334 т.

Максимальная скорость в надводном положении — 13 узлов, в подводном — 7 узлов.

Надводный радиус действия — 1800 миль. [50] 1 морская миля = 1852 м (примеч. ред.).

На вооружении находились 5–6 торпед и одно 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 80/120 м.

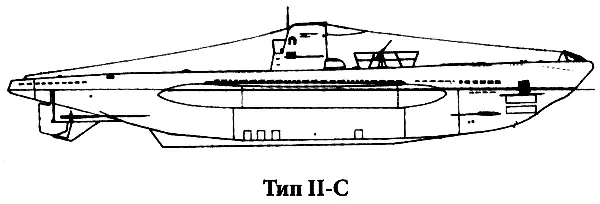

Лодки типа II-Cвошли в строй в 1938 г.

Было построено 8 субмарин: U-56 — U-63.

Экипаж насчитывал 25 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 43,9 х 4,1 х 3,8 м.

Водоизмещение (в надводном/подводном положении): 291/341 т.

Максимальная скорость в надводном положении — 12 узлов, в подводном — 7 узлов.

Надводный радиус действия — 3800 миль.

На вооружении находились торпеды и одно 20-мм орудие.

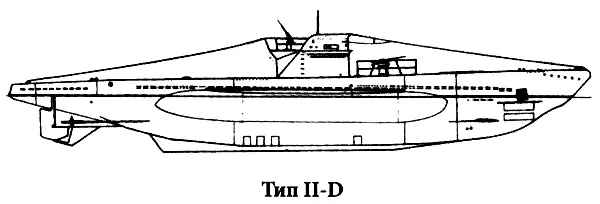

Лодки типа II-Dвведены в строй в июне 1940 г.

Было построено 16 субмарин: U-137 — U-152.

Экипаж насчитывал 25 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 44,0 х 4,9 х 3,9 м.

Водоизмещение (в надводном/подводном положении): 314/364 т.

Максимальная скорость в надводном положении — 12,7 узла, в подводном — 7,4 узла.

Надводный радиус действия — 5650 миль.

На вооружении находились 6 торпед и одно 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 80/120 м.

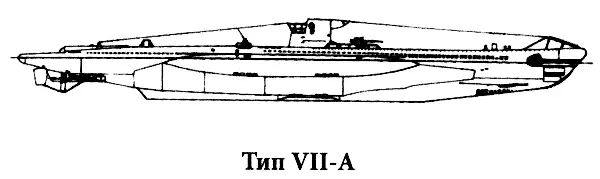

Лодки типа VII-Aвошли в строй в 1936 г. Было построено 10 субмарин: U-27 — U-36. Экипаж насчитывал 42–46 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 64 х 8 х 4,4 м.

Водоизмещение (в надводном/подводном положении): 626/745 т.

Максимальная скорость в надводном положении — 17 узлов, в подводном — 8 узлов.

Надводный радиус действия — 4300 миль.

На вооружении находились 11 торпед, одно 88-мм и одно зенитное 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 220/250 м.

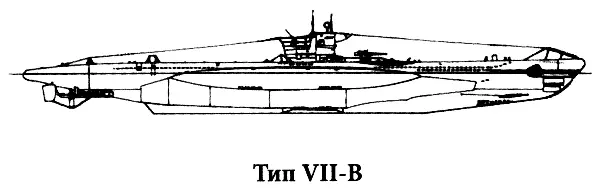

Лодки типа VII-Bбыли более совершенными по сравнению с лодками типа VII-A.

Было построено 24 субмарины: U-45 — U-55, U-73, U-74, U-75, U-76, U-83, U-84, U-85, U-86, U-87, U-99, U-100, U-101, U-102, среди них легендарные U-47, U-48, U-99, U-100. Экипаж насчитывал 44–48 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 66,5 х 6,2 х 4 м.

Водоизмещение (в надводном/подводном положении): 753/857 т.

Максимальная скорость в надводном положении — 17,9 узла, в подводном — 8 узлов.

Надводный радиус действия — 8700 миль.

На вооружении находились 14 торпед, одно 88-мм и одно 20-мм орудие.

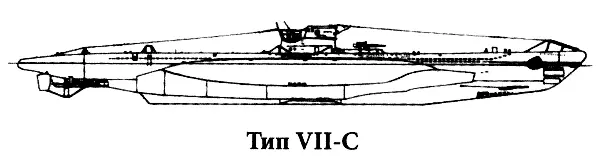

Лодки типа VII-Cбыли самыми распространенными.

Было построено 568 субмарин, в том числе: U-69 — U-72, U-77 — U-82, U-88 — U-98, U-132 — U-136, U-201 — U-206, U-1057, U-1058, U-1101, U-1102, U-1131, U-1132, U-1161, U-1162, U-1191 — U-1210…

Экипаж насчитывал 44–52 человека.

Габариты лодки (длина/наибольшая ширина/осадка): 67,1 х 6,2 х 4,8 м.

Водоизмещение (в надводном/подводном положении): 769/871 т.

Максимальная скорость в надводном положении — 17,7 узла, в подводном — 7,6 узла.

Надводный радиус действия — 12 040 миль.

На вооружении находились 14 торпед, одно 88-мм орудие, количество зениток варьировалось.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

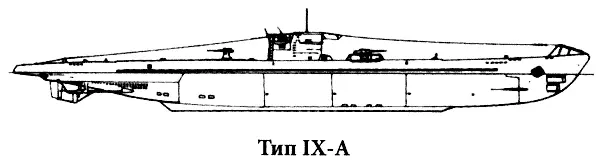

Лодки типа IX-Aявились дальнейшим развитием менее совершенного типа субмарин I-A.

Было построено 8 субмарин: U-37 — U-44.

Экипаж насчитывал 48 человек.

Габариты лодки (длина/наибольшая ширина /осадка): 76,6 х 6,51 х 4,7 м.

Водоизмещение (в надводном/подводном положении): 1032/1152 т.

Максимальная скорость в надводном положении — 18,2 узла, в подводном — 7,7 узла.

Надводный радиус действия — 10 500 миль.

На вооружении находились 22 торпеды или 66 мин, палубное 105-мм орудие, одно зенитное 37-мм орудие, одно зенитное 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

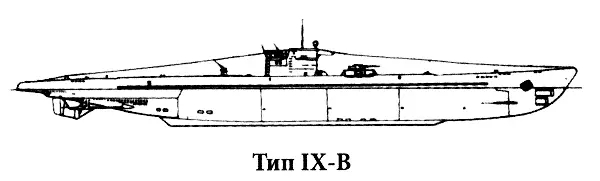

Лодки типа IX-Bво многом были идентичны субмаринам типа IX-A, отличаясь в первую очередь б о льшим запасом топлива и, соответственно, дальностью плавания в надводном положении.

Было построено 14 субмарин: U-64, U-65, U-103 — U-111, U-122 — U-124.

Экипаж насчитывал 48 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 76,5 х 6,8 х 4,7 м.

Максимальная скорость в надводном положении — 18,2 узла, в подводном — 7,3 узла.

Водоизмещение (в надводном/подводном положении): 1058/1178 т (или 1054/1159 т).

Надводный радиус действия — 8700 миль.

На вооружении находились 22 торпеды или 66 мин, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, одно зенитное 20-мм орудие.

Глубина погружения (максимальная рабочая/предельная): 230/295 м.

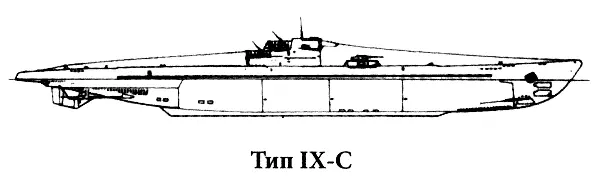

Лодки типа IX-Cимели б о льшую длину по сравнению с предыдущими модификациями.

Было построено 54 субмарины: U-66 — U-68, U-125 — U-131, U-153 — U-166, U-171 — U-176, U-501 — U-524. Экипаж насчитывал 48 человек.

Габариты лодки (длина/наибольшая ширина/осадка): 76,76 х 6,78 х 4,7 м.

Водоизмещение (в надводном/подводном положении): 1138/1232 т (часто 1120/1232 т).

Максимальная скорость в надводном положении — 18,3 узла, в подводном — 7,3 узла.

Надводный радиус действия — 11 000 миль.

На вооружении находились 22 торпеды или 66 мин, одно палубное 105-мм орудие, одно зенитное 37-мм орудие, одно 20-мм орудие.
