В качестве изделия-представителя взята 20-ламповая электронная схема средней сложности (приемник радиолокационной установки), для которой имеются опытные данные по трудоемкости конструкторских и сборочно-монтажных работ для условий опытного завода научно-исследовательского института и которая наиболее подходит по характеру работы.

Таблица № 1

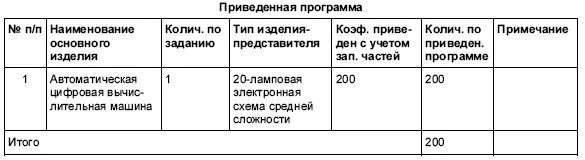

Приведенная программа

3. НАУЧНЫЕ И ПРОИЗВОДСТВЕННЫЕ СВЯЗИ С ДРУГИМИ НИИ И ЗАВОДАМИ

Научно-исследовательские и производственные работы лаборатории организованы на основе кооперирования с другими НИИ и заводами, которые проводят разработку некоторых специальных устройств и материалов, а также поставляют готовые детали и полуфабрикаты.

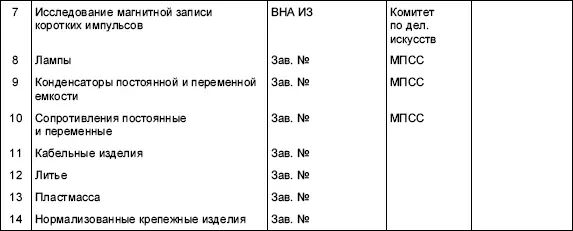

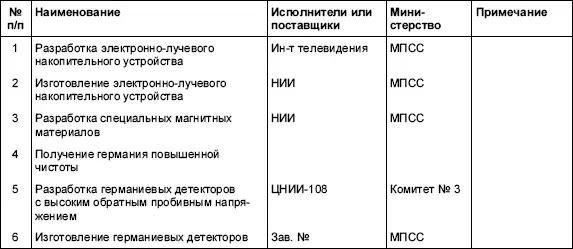

Разработки, выполняемые другими НИИ, а также детали и полуфабрикаты, поставляемые другими заводами, указаны в таблице № 2.

Таблица № 2

4. ОСНОВНЫЕ ПРИНЦИПЫ И ЭТАПЫ РАЗРАБОТКИ

Машина, подлежащая разработке, конструированию и изготовлению в лаборатории, представляет собой уникальное, в целом очень сложное электронное устройство. Она составлена из большого количества нескольких основных типов схем и элементов. Кроме чисто электронных и магнитных узлов имеются также электромеханические узлы. Машина отличается не только конструктивной и схемной сложностью, но и новизной принципов действия и схем, поэтому требуется выполнить большой объем как производственных, так и научно-исследовательских работ. Это обстоятельство, а также характер конструкций и схем машины определили основную структуру лаборатории.

Лаборатория проектируется в составе научно-исследовательского отделения, конструкторского бюро, производственных мастерских и административно-хозяйственных служб. Научно-исследовательское отделение состоит из нескольких групп, разрабатывающих отдельные сходные между собой по принципу действия или назначения элементы машины.

В задачу этих групп входит разработка, изготовление и испытание макетов отдельных элементов и узлов. Для ускорения и облегчения экспериментов, по опыту других лабораторий в некоторых группах предусматривается станочное оборудование для механических работ по макетированию.

Как уже упоминалось выше, разрабатываемая машина составлена из нескольких основных типов блоков и узлов. Из этих же блоков и узлов в дальнейшем могут быть составлены цифровые вычислительные машины для других специальных назначений. Поэтому на разработку и исследование их должно быть обращено особое внимание. Для этих основных блоков должна быть определена зависимость всех технических и конструктивных показателей от разброса параметров деталей, нестабильности источников питания, влияния температуры, влажности и т. д.

Должны быть составлены таблицы и монограммы для выбора деталей в зависимости от различных условий: скорости работы, длительности импульса, входных и выходных напряжений, стабильности источников питания и т. д.

На основании результатов разработок и испытаний макетов конструкторское бюро конструирует и составляет рабочие чертежи для изготовления машины в производственных мастерских.

При конструировании должно быть обращено особое внимание на нормализацию и взаимозаменяемость деталей, блоков и узлов. Те из готовых деталей и изделий, которые подвержены износу, должны быть исключительно отечественного производства из числа освоенных или намечаемых к освоению.

При конструировании отдельных блоков, узлов и всей машины в целом должно быть обращено внимание на легкость доступа к деталям для осмотра и замены их.

Габариты и вес машины не лимитируются.

Производственные мастерские в целом носят характер индивидуального, опытного производства, но в то же время некоторые элементы могут изготовляться мелкими сериями. Значительную долю трудозатрат составляют сборочные и монтажные работы.

Изделия, в основном простой формы и невысокой точности, монтируются в отдельные блоки, собираемые на каркасном основании в сложные и деликатные устройства, требующие тщательной настройки и регулировки. Изготовление некоторых деталей небольшими сериями потребует специального инструмента и приспособлений.

Работы по разработке, конструированию и изготовлению делятся на два этапа:

1. Разработка и составление эскизного проекта.

2. Разработка и изготовление машины.

Эти два этапа делятся на следующие подэтапы:

1. Разработка и составление эскизного проекта:

а) составление общей блок-схемы машины;

б) составление блок-схемы отдельных узлов; в) заполнение блок-схемы старыми и вновь сочиненными схемами;

г) теоретический анализ вновь сочиненных схем;

д) экспериментальная проверка некоторых схем;

е) составление эскизного проекта и детализация объема дальнейших работ.

2. Разработка и изготовление машины:

а) экспериментальная проверка отдельных схем;

б) экспериментальная проверка отдельных узлов;

в) экспериментальная проверка совместной работы узлов;

г) экспериментальное исследование с целью определения допустимого разброса деталей, стабильности в рабочих условиях, требуемой стабильности напряжения, требуемой мощности, рассеиваемой мощности и т. д.;

д) корректировка схемы с целью устранения нерационально использованных ламп, деталей и т. д.;

е) рациональная разбивка схемы на электрические подузлы;

ж) составление заданий для конструирования и конструирование машины; з) изготовление машины; и) налаживание, регулировка и испытание машины;

к) составление методики обнаружения и устранения неисправностей;

л) составление отчета и инструкции к пользованию машиной;

м) предварительные эксплуатационные испытания машины;

о) внесение изменений и исправление недостатков;

п) государственные испытания и сдача машины.

6. СОСТАВ ЛАБОРАТОРИИ

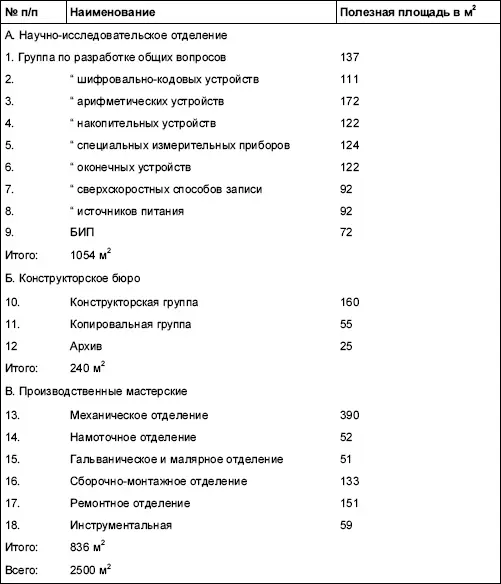

На основании анализа научно-исследовательских и конструкторских работ, а также видов обработки изделий в производственных мастерских и опыта других НИРГ и лабораторий, проектом установлен состав Лаборатории, указанный в таблице № 3.

Таблица № 3

В эту таблицу не включено энергетическое и складское хозяйство (котельные, трансформаторная подстанция), так как проектом предусматривается не новое строительство, а только переоборудование готовых помещений и мастерских.
