Подобное благожелательное отношение к М.Т. Калашникову со стороны его бывших сослуживцев не пропало втуне. Дополнительный сравнительный анализ конструкции автомата Калашникова с оружием его конкурентов, наряду с изучением возможностей устранения выявленных недостатков, показал преимущества АК, который, наряду с автоматами Булкина и Дементьева, был отнесен к числу лучших образцов. В результате в заключении конкурсной комиссии было сказано:

«1. Все представленные на испытания автоматы не удовлетворяют ТТТ ГАУ, и ни один из них не может быть рекомендован на изготовление серии.

2. Автоматы Калашникова (со штампованной ствольной коробкой), Дементьева и Булкина, как наиболее полно удовлетворившие ТТТ, рекомендовать для доработки».

Конструкторы должны были доработать свое оружие в плане приведения кучности боя и практической скорострельности в соответствии с нормами ТТТ, добиться снижения массо-габаритных характеристик автоматов, повысить надежность работы и улучшить живучесть. Калашникову было рекомендовано переконструировать ствольную коробку и ударно-спусковой механизм: осуществить крепление приклада непосредственно к ствольной коробке с одновременным изъятием металлического затылка приклада; ввести съемное цевье. Дементьеву предлагалось доработать конструкцию затвора, повысив его износоустойчивость; добиться надежной работы автоматики в затрудненных условиях работы; увеличить эффективность действия дульного тормоза. От Булкина требовали улучшить надежность работы подвижной системы автоматики; переконструировать кожух с одновременным уменьшением его длины; внести изменения в конструкцию отражателя.

По возвращении на завод было проведено совещание по вопросам доработки опытного образца автомата Калашникова. Для того чтобы учесть все рекомендации, требовалась коренная переделка всего проекта автомата. Александр Алексеевич Зайцев, лучший друг М. Калашникова, а также один из ведущих конструкторов в группе по разработке АК, предложил радикальное решение проблему: «..при обсуждении результатов испытаний автоматов Калашникова и его потенциальных противников мною была предложена коренная переработка образца. Михаил Тимофеевич сначала колебался и склонен был остаться на схеме первого тура, т. к. времени для повторных испытаний было очень мало. Но мне удалось убедить его в коренной переработке. При этом особое значение придавалось надежности работы автоматики, технологичности, улучшенных эксплуатационных качеств и внешнего вида. Работы было много, но работали вдохновенно, с душой, все кто мог, нам помогали во всем».

Конструкторский коллектив отдела Главного конструктора Ковровского завода № 2 совместно с М.Т. Калашниковым быстро принялся за дело. Усовершенствованный автомат Калашникова, которому был присвоен индекс АК-47, был полностью переконструирован. Были взяты все лучшие идеи конкурентов, было предложено переделать затворную раму, выполнив ее единым агрегатом вместе со штоком газового поршня, отработал чертежи ствольной коробки, спускового механизма и приклада, В.П. Пискунов трудился над чертежами ствольной группы.

Автомат АК-47 состоял из следующих основных деталей и механизмов: ствол со ствольной коробкой; прицельные приспособления; затвора; затворная рама со штоком и поршнем; возвратный механизм; ударно-спусковой механизм; крышка ствольной коробки; газовая трубка со ствольной накладкой; цевье; приклад; пистолетная рукоятка и магазин. К автомату придавались шомпол и принадлежность для чистки и смазки оружия.

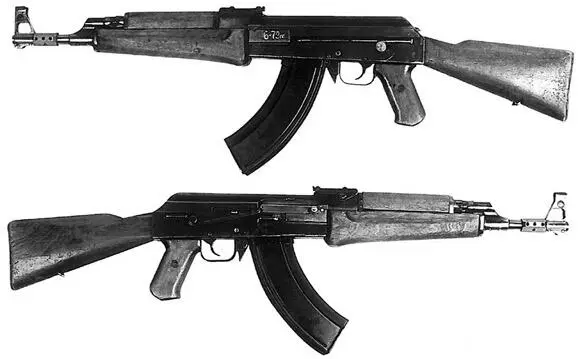

Опытный автомат АК, 1947 г. Доработанный автомат Калашникова, уже больше похожий на оружие, знакомое сегодня многим, был представлен на испытания в 1947 году. Следует отметить, что и он провалил стрельбы, показав хорошие характеристики надежности, но плохую кучность огня. Тем не менее, этот автомат по своим характеристикам превзошел конкурентов, и военные выбрали АК, решив уже в процессе эксплуатации дорабатывать его тактико-технические характеристики

В новом варианте автомата Калашникова АК-47 автоматика оружия так же как и в предыдущих, работала по принципу использования энергии части пороховых газов, отводимых из канала ствола и воздействующих на газовый поршень затворной рамы, расположенной сверху. Шток соединялся с газовым поршнем резьбой и дополнительно фиксировался штифтом. Шток имел четыре продольных выема, что уменьшило его массу. Поршень имел обтюратор с кольцевыми выточками для уменьшения прорыва пороховых газов между поршнем и стенками цилиндра газовой каморы. Кроме того, на переднем торце поршня была образована острая кромка, которая при движении затворной рамы соскабливала нагар со стенок цилиндра газовой камеры. Конструкция соединения поршня с рамой обеспечивала сто качание относительно рамы, что позволило избежать утыкания поршня в патрубок газовой камеры при подходе затворной рамы в переднее положение. Новая затворная рама имела два продольных цилиндрических канала для размещения: верхний – возвратного механизма, нижний – хвостовика затвора. Затворная рама АК-47 в отличие от ЛК-46 N2 перемещалась по отгибам и направляющим выступам заново переделанной ствольной коробки, для чего по бокам рамы имелись пазы, которыми направлялось ее движение. Выступ с правой стороны рамы обеспечивал выключение автоспуска. В нижней части рамы имелся фигурный паз, стенки которого обеспечивали поворот затвора при запирании и отпирании.

Была существенно переработана и конструкция ствольной коробки. В ней очень удачно были скомпонованы все детали автоматики и ударно-спускового механизма. Новая ствольная коробка, выполненная также методом штамповки, принципиально отличалась от предыдущих наличием жестко закрепленного на ней (приклепанного) специального вкладыша, соединявшего ее со стволом. Это было вызвано малой жесткостью штампованной ствольной коробки в АК-46 № 2, получившей много рекламаций на испытаниях. На вкладыше крепились: жесткий отражатель стреляных гильз, сухарь, передняя часть направляющих планок затвора и. кроме того, имелись продольные вырезы. Задние спиральные торцы продольных вырезов служили опорной поверхностью боевых уступов, обеспечивая этим прочное запирание канала ствола. Скос левого продольного паза взаимодействовал со скосом левого упора затвора, заставляя его при переходе в переднее положение разворачиваться.

При этом запирающий выступ затвора сходил с ведущей площадки на наклонную поверхность запирающего фигурного паза затворной рамы, обеспечивавшая дальнейший поворот затвора. Помимо этого во вкладыше имелись вырез для основания прицела, вырез и уступы для крепления магазина. Верхние края штампованной ствольной коробки были теперь загнуты внутрь и образовывали полочки, направляющие движение затворной рамы, а внутри коробки приклепывались угольники, верхние отгибы которых служили направляющими выступами затвора, а нижние – для упрочения ствольной коробки вокруг курка. В боковых стенках коробки были просверлены отверстия под оси ударно-спускового механизма и переводчик-предохранитель. В нижней части ствольной коробки имелось окно для магазина и были приклепаны спусковая скоба и основание пистолетной рукоятки, на котором крепились две деревянные щеки рукоятки с помощью винта с гайкой.
