На основании предложений из войск и курсов «Выстрел» верхнюю антабку в автомате Калашникова перенесли с кольца цевья ближе к дульной части ствола – на газовую камеру, что исключило расшатывание цевья во время эксплуатации автомата. Большим переделкам вновь подверглись деревянные части автомата. Удешевлению их изготовления способствовали не только новая технология производства приклада и цевья, где березовые заготовки заменили плитами из березовой клееной фанеры, а ствольные накладки изготавливались теперь штамповкой из клееного шпона, но и более простое крепление приклада. Вместо обоймы приклада, использованной в предыдущем образце, вновь применили затыльник с двумя хвостовиками, но который теперь крепился к ствольной коробке не на заклепках (как в первой модели серийного АК 1949 г. выпуска), а стиркой. Подобная конструкция обеспечивала не только уменьшение себестоимости изготовления, но и делало само оружие более прочным в рукопашном бою. Наряду с этим возврат к старой испытанной схеме крепления приклада к ствольной коробке исключил расшатывание обоймы приклада, что в немалой степени повлияло на улучшение кучности боя из автомата Калашникова, сделав его более устойчивым во время стрельбы. Рассеивание при стрельбе из АК короткими очередями на дальности прямого выстрела (350 м) по грудной фигуре высотой 50 см стало составлять 0,3х0,4 м. что являлось неплохим результатом для подобного оружия, хотя эффективная стрельба на максимальную дальность 800 м из-за большого рассеивания пуль (1,9–2,7 м) была практически невозможна. У автоматов АКС на плечевом упоре металлического приклада появился ограничитель, предназначавшийся для предохранения цевья от повреждения упором в сложенном состоянии. Одновременно с этим была увеличена надежность работы автоматики, что достигалось как путем сокращения потерь энергии откатных частей на преодоление сил трения, обусловленных различными перекосами деталей, их невыгодными габаритами, так и улучшения параметров газоотводной системы, и в частности, по диаметру газоотводного отверстия, радиальному поршневому зазору и запоршневому объему газовой камеры.
В результате работы по модернизации автомата Калашникова были улучшены как его конструкция, так и технология производства. Это привело к существенному повышению боевых и служебно-эксплуатационных качеств оружия, поскольку АК, обладая рациональной схемой устройства автоматики с перспективными резервами, имел большие возможности по дальнейшему конструктивно-технологическому совершенствованию. Снижение трудоемкости производства к 1954 г. привело к уменьшению расхода металла на 1.2 кг, а кроме того к резкому, почти в три раза, снижению его себестоимости.
Усовершенствованный вариант оружия поступил на вооружение Советской армии уже в копне 1954 г. под обозначением «Облегченный 7,62-мм автомат Калашникова (АК)». А уже в следующем, 1955 г. Ижевский машиностроительный завод освоил выпуск третьей модели автомата Калашникова (индекс 56-А-212) с деревянным прикладом и АКС со складывающимся прикладом (индекс 56-А-212М). Масса автомата уменьшилась на 0,5 кг (с 4,3 до 3,8 кг), а общий вес оружия с носимым боекомплектом (180 патронов) снизился с 10,1 до 9,1 кг (масса автомата со снаряженным магазином – 4,3 кг). Основным, так и не устраненным, недостатком этого автомата оставалась низкая кучность при стрельбе непрерывным огнем.
В середине 1950-х гг. в Советском Союзе по инициативе Министра Обороны СССР Г.К. Жукова были созданы разведывательно-диверсионные части и подразделения специального назначения ГРУ СПН Советской армии. Задачи, стоящие перед этими частями, требовали и соответствующего оснащения разведчиков специальным оружием, обладающим не только высокой эффективностью стрельбы, но и возможностью его скрытного использования. Поэтому уже в 1956 г. в войска поступает еще одна, очень удачная модификация автомата Калашникова с прибором для беззвучной и беспламенной стрельбы (ИВС) конструкции инженера НИИ-61 Л.И. Голубева. В приборе для беззвучной и беспламенной стрельбы расширительного типа глушение звука достигалось не только снижением давления пороховых газов на дульном срезе, но и использованием патронов с дозвуковой скоростью пули. Стрельба из этого глушителя звука выстрела велась специальными патронами «УО» с уменьшенной начальной скоростью пули (270–295 м/с), созданными инженером этого же НИИ Г.М. Терешиным под руководством начальника отдела боеприпасов Б.В. Семина. Более тяжелая пуля нового патрона «УС» измененной конструкции имела в головной части стальной сердечник.
Прибор ПБС крепился на дульной части ствола на резьбовой посадке. Корпус ПБС состоял из двух полуцилиндров, соединенных между собой в задней части двумя осями. На наружной поверхности полуцилиндров имелась резьба для соединения корпуса с головкой, которая и навинчивалась на ствол. Для предотвращения самоотвинчивания корпуса к одному из полуцилиндров была приклепана защелка в виде пластинчатой пружины. В полости каждого полуцилиндра располагалось 12 перегородок с полукруглыми вырезами для прохода пули, причем в первой перегородке крепился обтюратор, представлявший собой резиновую пробку, заключенную в металлическую обойму с фиксатором. Для стрельбы из автомата АК с ПБС также использовалась специальная прицельная планка с возможностью бокового смешения целика. На верхней плоскости планки имелись деления с цифрами от 1 до 10 и деление с буквой «П» для стрельбы обыкновенными патронами. А с обратной стороны планки (на нижней плоскости) были нанесены деления с цифрами от 1 до 4 для стрельбы патронами «УС». При выстреле пуля по вылету из канала ствола пробивала резиновый обтюратор, который, сжимаясь, замедлял истечение пороховых газов в корпус прибора. Газы, успевшие прорваться вслед за пулей в отсеки, образуемые перегородками, расширяясь, теряли скорость, не вызывая звука. Обтюратор обеспечивал надежную работу механизмов автомата до настрела 200 выстрелов, а после этого подлежал замене. Автомат АК с прибором ПБС позволял вести прицельный действительный огонь на дальностях до 400 м. В ночных условиях прицельная стрельба из АК с ПБС могла вестись с комплектом ночного стрелкового прицела НСП-2.
Появление подобного простого, но одновременно с этим и исключительно эффективного оружия, каким являлся АК с ПБС на вооружении разведывательных подразделений и частей специального назначения, позволило вывести советское специальное оружие вперед, поскольку у наших противников в то время еще не было штатного бесшумного автоматического стрелкового оружия, рассчитанного под мощный «промежуточный» патрон.

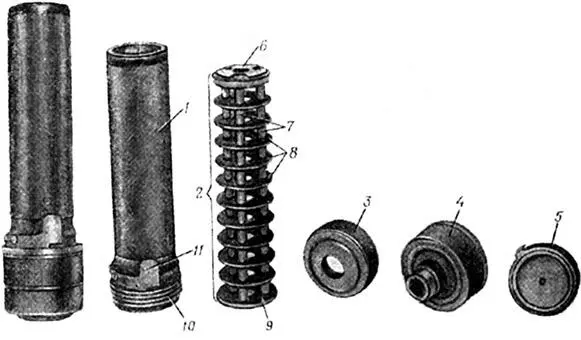

ПБС состоит из: кожуха (корпуса) – 1, сепаратора – 2, крышки головки – 3, основания головки – 4 и обтюратора – 5. Кожух (корпус) представляет собой полый цилиндр, в который помещаются сепаратор и обтюратор. На наружной поверхности кожуха имеется резьба – 10, для соединения кожуха с головкой. Для предотвращения самоотвинчивания кожуха на его наружной поверхности приклепана (привинчена) защелка – 11, в виде пластинчатой пружины. Сепаратор состоит из десяти перегородок – 8. Для предотвращения смещения перегородок между ними на стержнях помещены цилиндрические втулки –7. Перегородки и втулки соединены между собой стержнями с помощью переднего кольца – 6 и заднего кольца – 9. В кольцах и в перегородках имеются отверстия для прохода пуль
