Конструкция 5,45-мм автомата Калашникова образца 1974 г. практически полностью повторяла конструкцию автомата АКМ, с которым было унифицировано 9 узлов (36 %) и 52 детали (53 %). Это послужило началом ускоренного освоения изготовления нового оружия. Технология производства автомата вновь подверглась коренному пересмотру. Большая часть деталей выпускалась методом штамповки, однако значительное количество деталей, в т. ч. газовая камера, кольцо цевья, колодка прицела, основание мушки, спусковой крючок стали изготавливать более прогрессивным методом точного литья по формам; кроме того, удалось максимально сократить ручную подгонку деталей при сборке. Уже в процессе постановки АК-74 в производство ижевские конструкторы и технологи еще раз доработали его конструкцию. Все металлические детали автомата АК-74 подвергались фосфато-лаковому покрытию, что позволило заложить в его характеристики и более низкий уровень требований к складам и базам хранения оружия, в которых не предусмотрены специальные меры по созданию благоприятных микроклиматических условий. Крайне сложное и трудоемкое изготовление стволов малого калибра для нового автомата осуществлялось наиболее прогрессивным способом – редуцированием (холодной ковкой) с формообразованием нарезов канала ствола ротационной ковки в сочетании со скоростным хромированием в протоке электролита. Помимо этого, редуцирование существенно упростило изготовление дульного тормоза-компенсатора. Всего же в результате конструктивно-технологической отработки в процессе освоения новых 5,45-мм автоматов Калашникова в их конструкцию было внесено 350 изменений, что позволило снизить трудоемкость изготовления АК74 на 20 %.

Автоматика АК-74 работает по принципу отвода пороховых газов из ствола. Запирание канала ствола – поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. На нескольких партиях автоматов АК-74 и ручных пулеметов РПК-74 первых лет выпуска в ударно-спусковом механизме отсутствовал замедлитель, впоследствии вновь введенный в конструкцию оружия. Флажок переводчика-предохранителя располагается с правой стороны стольной коробки. Прицельное приспособление состоит из секторного прицела открытого типа, рассчитанного на дальность до 1000 м и мушки. Причем на прицельной планке нового автомата была нанесена буква «П» (соответствующая прицелу 4 – дальности стрельбы 440 м по грудной цели высотой 50 см), в отличие от АКМ с дальностью прямого выстрела – 350 м. Длина прицельной линии – 379 мм. Так же как и раньше на АКМ на АК-74 (РПК74) устанавливались прицельные приспособления для стрельбы ночью и в условиях ограниченной видимости (самосветящиеся насадки). Однако в приспособлении нового образца наносились не точки, а светящиеся полоски – две горизонтальные на целике и одна вертикальная – на мушке.

Поскольку по сравнению с автоматами АК/АКМ в их 5,45-мм варианте значительно увеличился выхлоп пламени и уровень звука выстрела, это могло привести к тяжелым повреждениям слуха в случае нахождения другого стрелка в непосредственной близости сбоку от автомата АК-74. Это обстоятельство послужило импульсом для создания двухкамерного дульного тормоза-компенсатора, игравшего также роль пламегасителя. Это устройство существенно повысило устойчивость оружия при стрельбе, а кроме того, по сравнению с автоматом АКМ, новый двухкамерный дульный тормоз-компенсатор существенно снизил давление звуковой волны. Он имел две камеры: переднюю и заднюю. Задняя камера представляла собой цилиндр длиной 48 мм с отверстием для прохода пули и тремя несимметричными компенсационными отверстиями диаметром 2 мм сверху для выхода пороховых газов в средней части. Спереди в задней камере дульного тормоза-компенсатора на боковых гранях имелись две щели, расположенные слева и справа от диафрагмы, для прохождения пули. Передняя камера имела по бокам два широких окна для выхода пороховых газов и дополнительной компенсации увода ствола вверх. На диафрагме были скошены края для обеспечения направленности выхода пороховых газов, а на торце передней камеры сделан венчик, на который надевалось кольцо штык-ножа при его примыкании к автомату. В момент выстрела пороховые газы, ударяя в переднюю стенку задней камеры дульного тормоза-компенсатора. тянут ствол вперед, уменьшая тем самым отдачу, а газы, выходящие через компенсационные отверстия, толкают ствол вниз, резко снижая «подскок» дульной части оружия и препятствуя, таким образом, уводу ствола автомата вправо-вверх при стрельбе автоматическим огнем.

За счет меньшего импульса отдачи и введения эффективного дульного тормоза-компенсатора при стрельбе очередями в автомате АК-74 удалось снизить рассеивание в 2–2,5 раза (по сравнению с АКМ). Длина хода нарезов канала ствола была уменьшена и составляла теперь 200 мм. Па затворной раме с левой стороны имелся вырез для облегчения, а в нижней торцевой части – выступ прямоугольной формы, исключивший при откате подвижных частей автоматики взаимодействие затвора с патронами, находящимися в магазине. На заднем торце газовой трубки со ствольной накладкой закреплена пластинчатая пружина овальной формы, служившая не только для исключения продольной качки цевья, но и для компенсации удлинения ствола при нагреве во время интенсивной стрельбы.

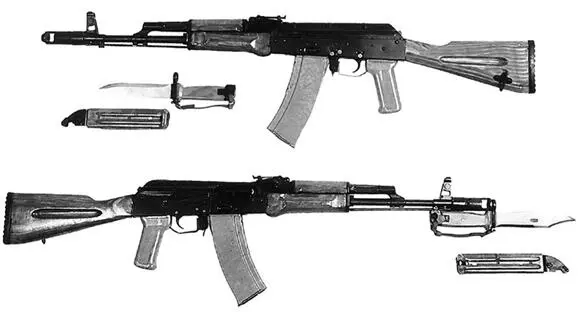

Автомат АК-74. В 1974 году на вооружение СССР была принята первая существенно модернизированная версия автомата Калашникова: АК-74. Это оружие уже было создано под патрон калибра 5,45x39 мм. Масса автомата составила 3,2 килограмма. Автомат комплектовался магазином на 30 патронов и был способен вести огонь со скоростью до 600 выстрелов в минуту. Прицельная дальность стрельбы АК-74 составляла около тысячи метров. Главным отличием автомата от АК стало расширение использования литых заготовок деталей и применение нового дульного тормоза-компенсатора

Эту идею М.Т. Калашников позаимствовал из конструкции цевья снайперской винтовки СВД Н.Ф. Драгунова. Затвор АК-74 был уменьшен по размеру по сравнению с затвором автомата АКМ. В чашечке затвора отсутствовало кольцевое углубление, а гнездо под выбрасыватель получило форму продольного паза. Для улучшения безотказности работы автомата АК-74 конструкторы усилили пружину выбрасывателя. Введено направление патрона взамен скоса зацепа магазина у АКМ скосом сухаря вкладыша, а вольной коробки, устранившее утыкание патрона в ствол со срезанием вершинок пуль. Удобство разборки ударно-спускового механизма, а особенно его сборки, существенно улучшилось после создания отдельной сборки спускового крючка, шептала с пружиной и замедлителя на одной оси. Газоотводное отверстие в газовой камере было выполнено не под углом к оси канала ствола, как в АК/АКМ. а перпендикулярно – из-за большой толщины слоя хрома.
