Михаил Лесников - Джемс Уатт

Первоначально охлаждение цилиндра для конденсации пара достигалось путем обливания цилиндра холодной водой, как в машине Сэвэри, но вскоре было сделано первое усовершенствование машины, а именно — впрыскивание струи холодной воды внутрь цилиндра. По недостоверным данным, это важное усовершенствование было открыто случайно. На поршень обыкновенно наливалась вода для того, чтобы воспрепятствовать воздуху проникнуть внутрь цилиндра через щели от неплотного прилегания к стенкам цилиндра. Случайно как-то немного воды попало внутрь цилиндра и произвело быстрое осаждение пара. Это обстоятельство будто бы и послужило толчком к применению вспрыскивания воды.

Во время рабочего цикла машины нужно было, таким образом, открыть паровпускной кран (предполается, что поршень находится внизу). Затем, после поднятия поршня до верхнего края цилиндра, под влиянием веса штока и поршня насоса, висящего на другом конце коромысла, и наполнения цилиндра паром, нужно было закрыть сообщение с котлом и открыть кран для впрыскивания воды, закрыть его во время опускания поршня, затем, когда поршень дошел до дна, выпустить образовавшуюся воду и начать снова повторение этих операций.

Первоначально все они производились от руки, но, некоторое время спустя Ньюкомэн придумал механизм, автоматически открывающий и закрывающий в нужный момент соответствующие краны. Суть механизма заключалась в том, что к коромыслу со стороны цилиндра был подвешен длинный брус с выступами, который при движении коромысла вверх и вниз задевал ими за систему рычажков с противовесами, соединенных с соответствующими кранами. Повидимому, все эти усовершенствования были внесены самим Ньюкомэном, как это видно из ряда современных ему изображений машины.

Одним из крупнейших достоинств этой атмосферной машины Ньюкомэна являлось то, что она была вполне по силам технике той эпохи, хотя постройка ее все же представляла собой большие трудности. Сначала цилиндры ньюкомэновской машины делались из меди, трубы — из свинца, коромысло было деревянным (оно представляло собой огромное бревно, а впоследствии даже несколько бревен, соединенных болтами). Мелкие части делались из ковкого железа. Более поздние машины Ньюкомэна, примерно после 1718 года, имели уже чугунный цилинр. Они отливались обыкновенно на литейном заводе Абрагама Дэрби в Колбрукдэле, упорно работавшего тогда над применением кокса к выплавке чугуна. Дэрби ввел усовершенствования и в литейную технику, и только тогда и стало возможным получать цилиндры достаточно хорошего качества. Завод Дэрби в течение многих лет являлся единственным поставщиком цилиндров Ньюкомэна на всю Англию. Впоследствии их стали изготовлять на шотландском заводе Каррон и затем на двух заводах бр. Вилькинсон. Фирмы эти в 1762 году даже заключили соглашение о поставках цилиндров по одинаковым ценам.

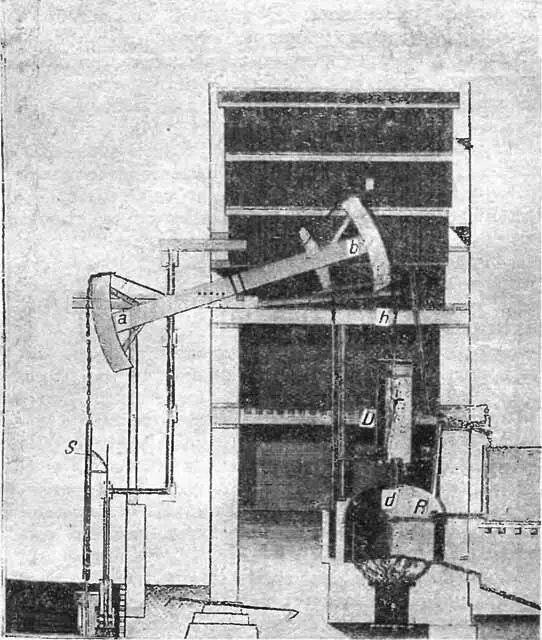

Машина Ньюкомэна.

R — котел; d — паровпускная заслонка; DD — цилиндр (в разрезе; изображен момент впрыскивания воды); h — цепь, на которой подвешен поршень; а, Ь — балансир, или коромысло; S — шток поршня насоса.

Очень трудной задачей являлось получение более или менее правильной и гладкой поверхности с внутренней стороны цилиндра.

Уже в 1734 году для этого на заводе Дэрби был установлен специальный станок, представляющий собой несколько измененный станок для высверливания дула орудий.

Этот станок является первой рабочей машиной в машиностроительной технике, в производстве машин. Его усовершенствования сыграли очень большую, можно сказать, решающую роль и в истории паровой машины, но они были внесены значительно позже: в 1769 году инженером Смитоном на Карроновском заводе и в 1774 году Вилькинсоном, ставшим вскоре после этого постоянным и единственным поставщиком цилиндров для машины Уатта.

Ньюкомэновская машина хорошо удовлетворяла потребность в двигателе для насоса, ни для какой другой работы она не употреблялась и носила название «огненный насос», или «огненная машина». Однако, на первых порах ее распространение шло очень медленно. В общем, насчитывают, что Ньюкомэн соорудил сам около шести-семи машин. Постройка ее была делом очень трудным и дорогим. Машина особенно привилась на угольных шахтах, там, где было дешево топливо.

Около 1775 года во всей Англии насчитывалось сто тридцать действующих машин. Из них шестьдесят приходилось на район Ньюкэстль; много было установлено и на Корнуэлских рудниках, несколько машин работало на городских водокачках. Одним из оригинальных применений машины было применение ее на заводе Дэрби, где она накачивала отработавшую на водяном колесе воду снова в верхний резервуар.

Значение ее для горной промышленности было очень велико: она открыла доступ к глубоким пластам руды и угля. Вместе с тем она произвела и большие экономические сдвиги в горном деле, способствовала развитию в нем капиталистических предприятий. Установка машины и эксплоатация глубоких рудников и шахт требовала больших капиталов и была совершенно недоступна для местных артелей рабочих горняков.

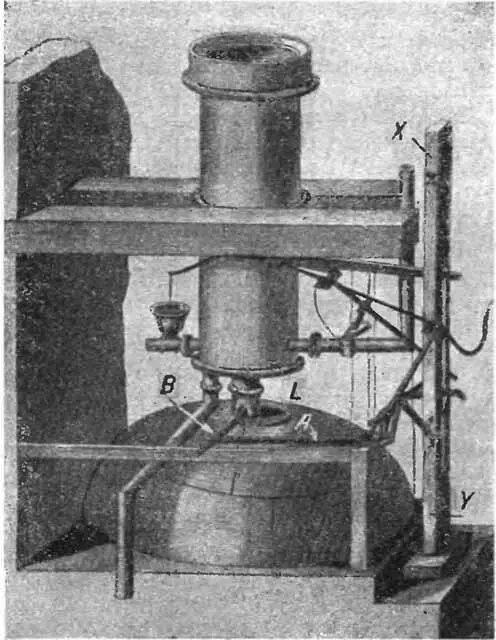

Машина Ньюкомэна (верх котла и цилиндр).

XY — брус, подвешенный к коромыслу и приводящий в движение систему рычагов к клапанам и кранам; А и В — рычаги, передвигающие заслонку, закрывающую паровпускное отверстие с внутренней стороны котла; L— паровпускная труба в цилиндр.

Маленькая модель атмосферной машины Ньюкомэна, починить которую Андерсон поручил Уатту, была сделана точь-в-точь как большая настоящая машина и должна была работать, «как большая». Неизвестно, кто сделал ее, но в глазгоуском университете она стояла уже несколько лет. Она была неисправна и работала плохо; ее возили в Лондон к знаменитому оптику и механику Сиссону, но напрасно университет заплатил Сиссону 2 фунта стерлингов: после того, как ее взяли от него в 1760 году, она продолжала «выполнять свою работу» так же неисправно, как и раньше. После этого она простояла на одной из полок кабинета естественных наук еще года три без всякого употребления, пока профессор Андерсон не предложил Уатту посмотреть, нельзя ли все же что-нибудь сделать с этим любопытным, но капризным прибором.

Это было, по собственному свидетельству Уатта, зимой 1763–1764 года. Едва ли до этого Уатт интересовался судьбой этой маленькой модели, едва ли вернули ее из Лондона от Сиссона именно по его просьбе Для того, чтобы дать ему возможность изучить на ней Действие ньюкомэновских машин. Иначе ведь он уж гораздо раньше принялся бы за ее ремонт и гораздо раньше открыл бы ее недостатки. Повидимому, модель ньюкомэновской машины интересовала механика глазгоуского университета не больше, чем другой прибор кабинета естественных наук, и за ее починку он взялся, как за очередную работу, не задаваясь какими-нибудь исследовательскими целями.
